Descripción

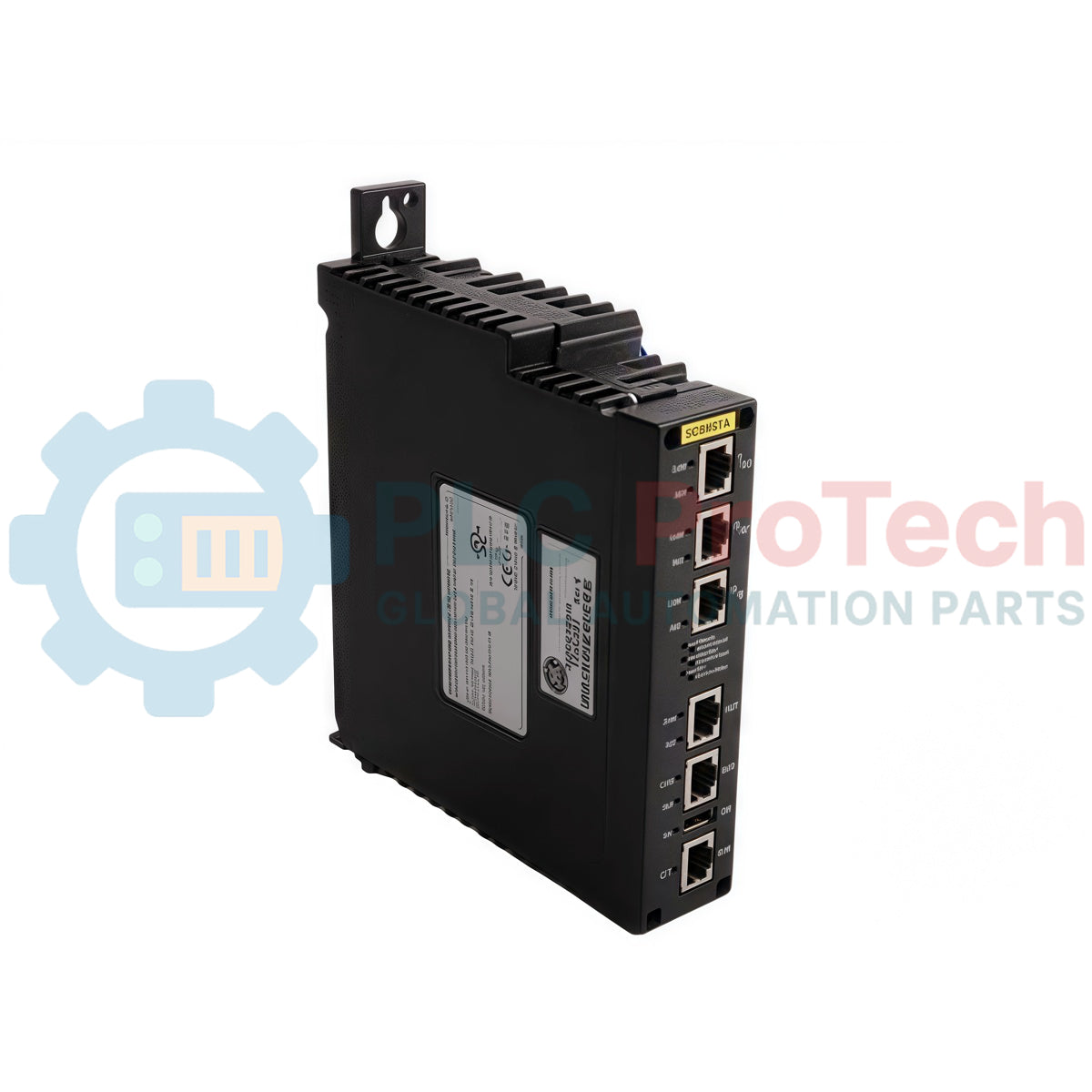

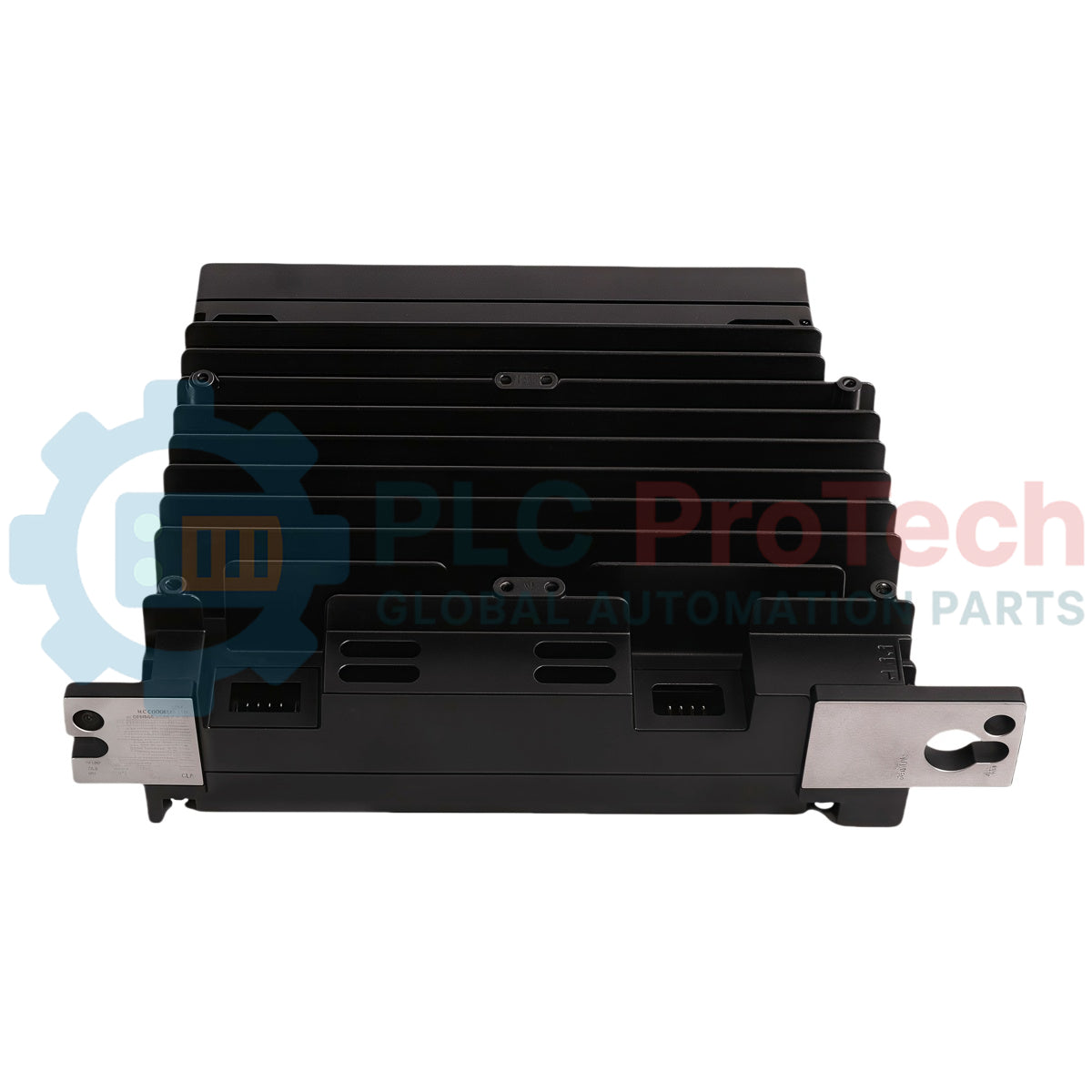

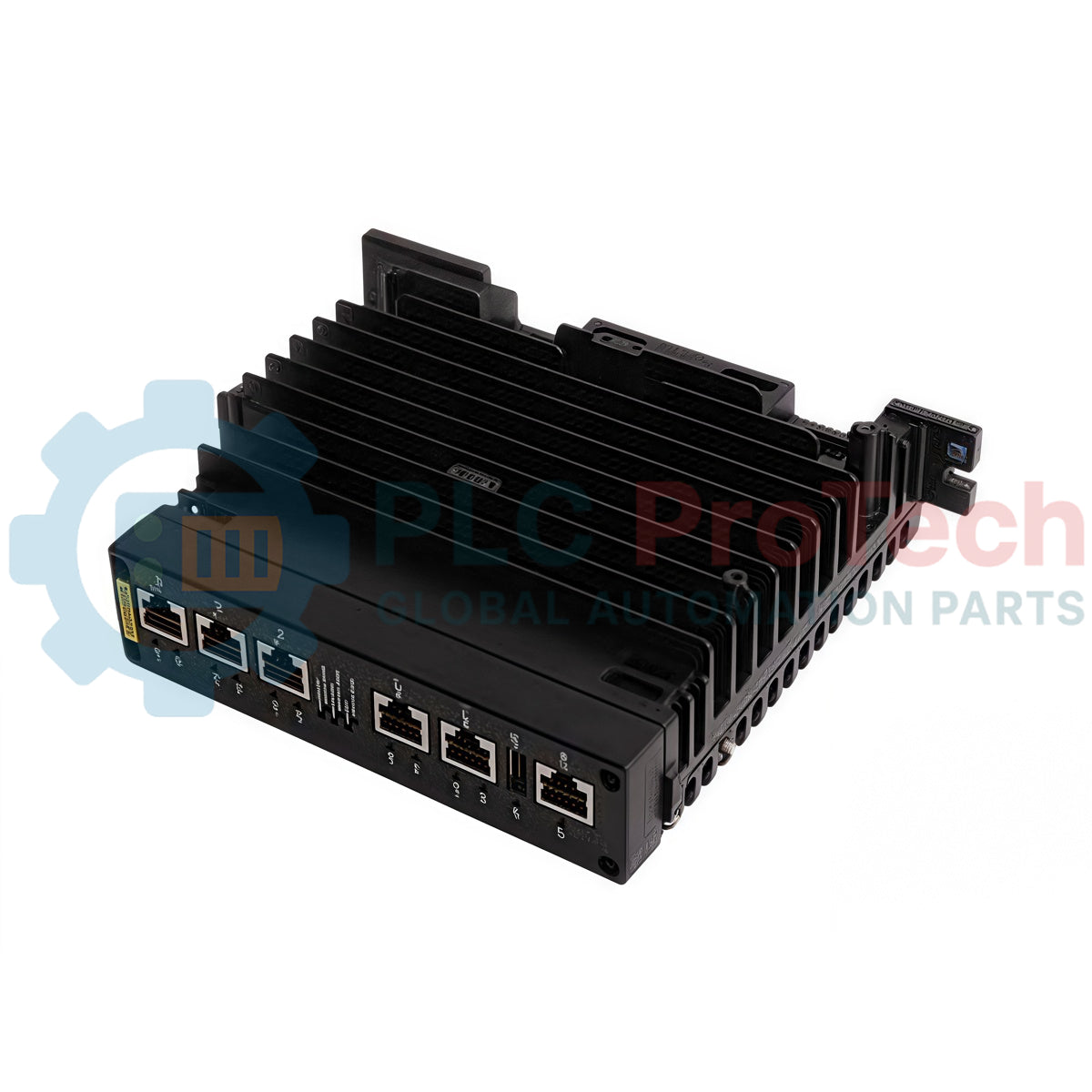

El GE Fanuc IS420UCSCS2 es un módulo controlador independiente especializado, desarrollado para la plataforma del sistema de control de seguridad Mark VIeS. Equipado con un procesador AMD G-Series de doble núcleo a 1,6 GHz, este controlador de una sola placa proporciona un entorno de procesamiento seguro y dedicado, adaptado específicamente a bucles de seguridad críticos, redes de parada de emergencia (ESD) y aplicaciones de seguridad funcional. A diferencia de los controladores de propósito general, el IS420UCSCS2 procesa lógica de votación crítica para la seguridad y se comunica mediante protocolos de seguridad especializados para garantizar una monitorización de alta integridad y una ejecución determinista. El módulo presenta un formato compacto que integra la comunicación, el procesamiento y la gestión de la lógica directamente en una sola placa reemplazable en campo, eliminando las complejas interconexiones del bastidor.
Características
-
Procesamiento de seguridad dedicado: Diseñado específicamente como controlador de seguridad Mark VIeS para ejecutar lógica de votación de seguridad, en lugar de bucles de control de máquinas estándar.
-
Arquitectura de alto rendimiento: Incorpora un procesador AMD G-Series de doble núcleo que funciona a 1,6 GHz para proporcionar tiempos de ciclo rápidos y una ejecución determinista altamente predecible.
-
Certificación para ubicaciones peligrosas: Está totalmente certificado para una instalación y un funcionamiento fiables en entornos industriales peligrosos y exigentes.
-
Eficiencia en una sola placa: Combina microprocesadores, interfaces de red duales y memoria de sistema local en un diseño de hardware compacto para aumentar el tiempo medio entre fallos (MTBF).
-
Integración fluida con la plataforma: Se conecta de forma nativa con los módulos de E/S de seguridad Mark VIeS a través de redes Ethernet de control redundantes y dedicadas (IONet) para mantener la seguridad de las comunicaciones de extremo a extremo.
Aplicaciones
-
Sistemas de parada de emergencia (ESD): Actúa como nodo principal de procesamiento para ejecutar de forma segura secuencias de disparo y parada de emergencia en procesos críticos.
-
Sistemas de gestión de quemadores (BMS): Proporciona secuencias de seguridad de alta fiabilidad y controles de monitorización de llama para calderas industriales, hornos y oxidadores térmicos.
-
Seguridad funcional de bucles críticos: Implementa configuraciones de supervisión protectora en turbomaquinaria industrial, sistemas de fluidos y procesos de fabricación peligrosos donde deben prevenirse los fallos de punto único.
Especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
GE Fanuc / GE Gas Power |
| País de origen |
Estados Unidos |
| Plataforma del sistema de control |
Sistema de control de seguridad Mark VIeS |
| Tipo de procesador |
AMD G-Series de doble núcleo |
| Velocidad del procesador |
1,6 GHz |
| Entrada de alimentación nominal |
24,0 V CC / 28,0 V CC (acepta un rango de 18,0 a 30,0 V CC) |
| Consumo máximo de corriente |
1,1 A CC |
| Temperatura de funcionamiento |
De 0 a 65 grados Celsius (de 32 a 149 grados Fahrenheit) de temperatura ambiente |
| Refrigeración |
Convección / flujo de aire natural |
| Clasificaciones para ubicaciones peligrosas |
Certificado para Clase I, División 2 (Grupos A, B, C, D); Clase I, Zona 2 (Grupo IIC); Zona 2 ATEX |
| Peso de envío (calculado) |
1,20 kg (2,65 lb) |
| Dimensiones del paquete (calculadas) |
210 mm x 160 mm x 55 mm |
Directrices de instalación
ADVERTENCIA CRÍTICA:
Antes de manipular o colocar el módulo, aísle y desconecte todas las líneas de alimentación de control que suministran energía al área del panel. Asegúrese de que el arnés principal de alimentación de CC esté completamente desenergizado. El incumplimiento estricto de los protocolos de desenergización en entornos peligrosos puede provocar arcos eléctricos, graves riesgos de contacto con herramientas o fallos catastróficos de sistemas de lógica críticos para la seguridad.
1
Verificación del aislamiento de la alimentación: Antes de manipular o colocar el módulo, aísle y desconecte todas las líneas de alimentación de control que suministran energía al área del panel. Asegúrese de que el arnés principal de alimentación de CC esté completamente desenergizado.
2
Montaje mecánico: Coloque el módulo en el espacio designado del panel o en la superficie de montaje correspondiente. Apriete firmemente los tornillos de puesta a tierra y de montaje a la estructura del chasis para establecer una ruta limpia del circuito de puesta a tierra eléctrica.
3
Conexión del cable IONet: Conecte los cables de interfaz Ethernet de alta velocidad a los puertos IONet dedicados. Asegúrese de que los clips de los conectores RJ-45 queden firmemente bloqueados para garantizar comunicaciones ininterrumpidas en tiempo real a través de la red de seguridad.
4
Encendido y diagnóstico: Aplique la fuente nominal de 24 V CC al módulo. Observe los indicadores de estado de diagnóstico del panel frontal para verificar que la secuencia de arranque se complete correctamente y que la unidad establezca un estado de funcionamiento normal sin activar fallos del sistema de seguridad interno.
