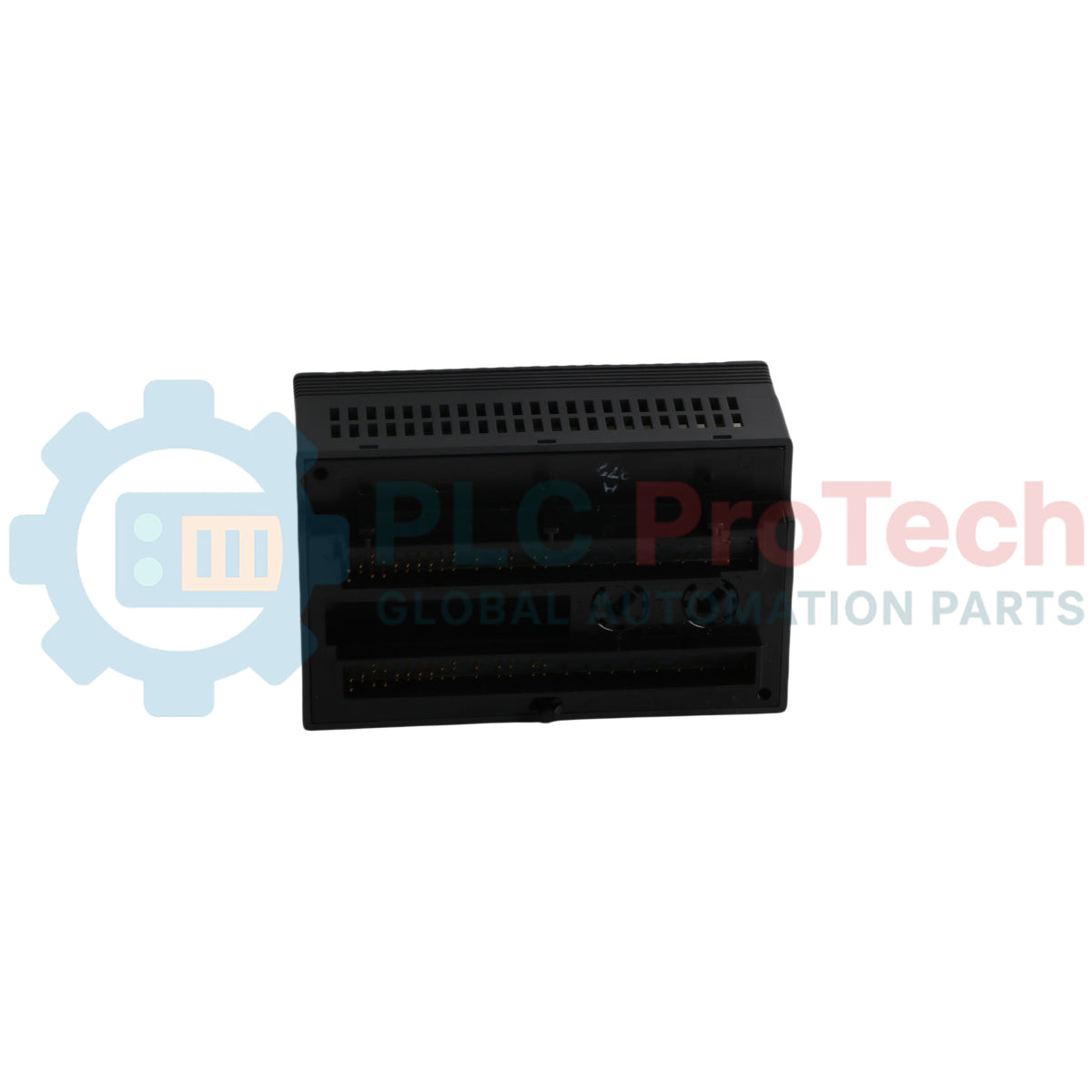

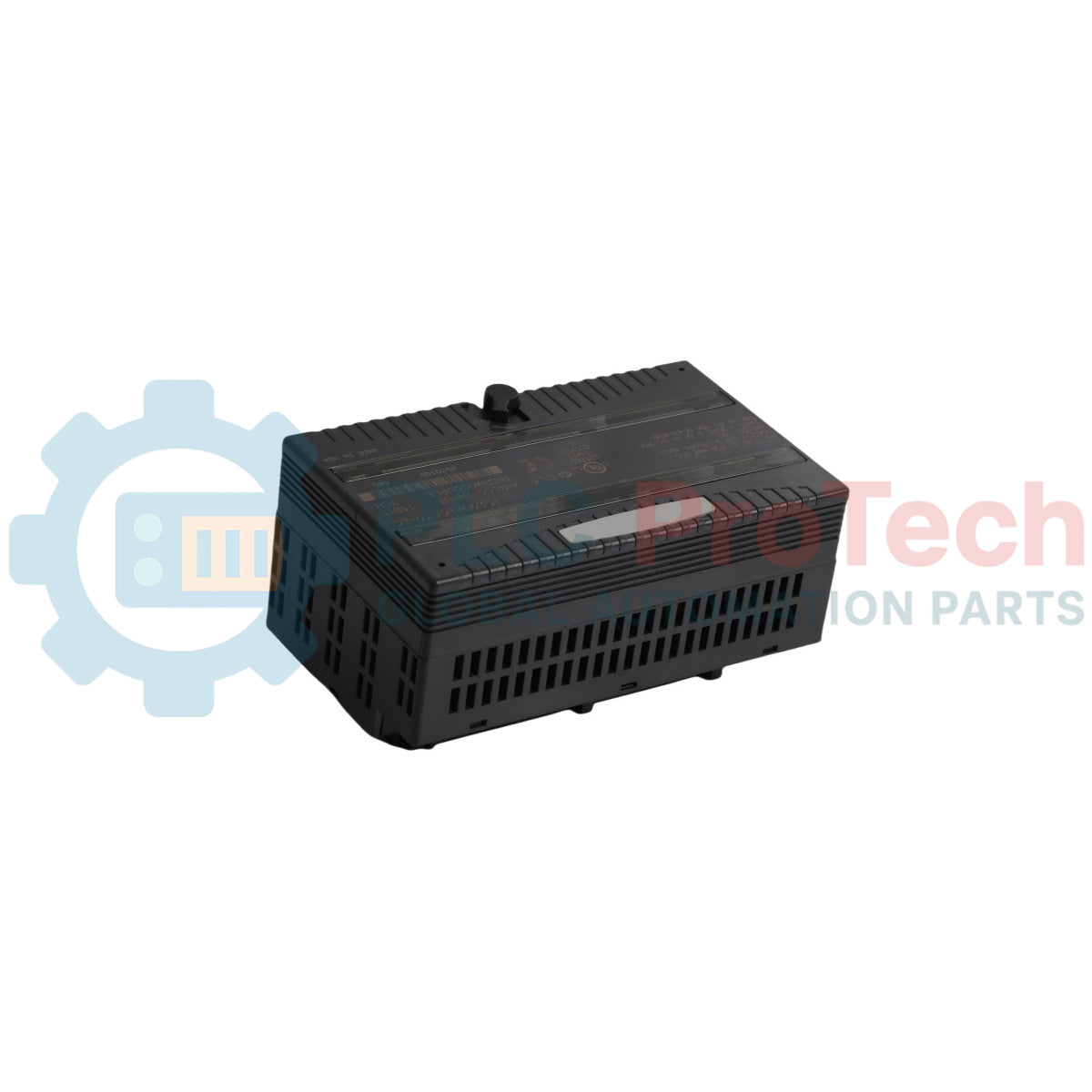

Módulo de salida analógica de 4 canales GE Fanuc VersaMax IC200ALG322 (corriente)

Descripción general del producto

El IC200ALG322 (IC200-ALG-322) es un módulo de salida analógica de alta precisión y 4 canales perteneciente a la familia de E/S GE VersaMax. Está diseñado específicamente para proporcionar señales de corriente de fuente, compatibles con rangos de 0 a 20 mA y de 4 a 20 mA. Este módulo es el estándar de la industria para controlar actuadores accionados por corriente, como variadores de frecuencia (VFD), válvulas proporcionales y compuertas industriales. Su resolución de 12 bits garantiza la fluidez y precisión de los lazos de control, mientras que su diseño compacto y modular permite instalar E/S descentralizadas en plantas de tratamiento de aguas residuales y en instalaciones de las industrias del petróleo y gas y farmacéutica. Como componente crítico para la operación, el IC200ALG322 garantiza que los comandos de control digitales de la CPU se traduzcan en movimientos físicos precisos en campo.

Configuración técnica

El módulo cuenta con cuatro canales independientes de fuente de corriente que comparten un retorno común. Está diseñado para instalarse en una base terminal VersaMax, lo que facilita el "cableado permanente" y permite reemplazar los componentes electrónicos sin desconectar los cables de campo. El IC200ALG322 incluye diagnósticos internos avanzados para supervisar el estado de los convertidores D/A y la presencia de alimentación de 24 VCC suministrada por el usuario. Los indicadores LED del panel frontal proporcionan información visual inmediata: "OK" indica que el módulo funciona correctamente, mientras que "Alimentación del usuario" confirma que está presente la alimentación externa de 24 VCC necesaria para los lazos de corriente.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo configuro el módulo para 4-20 mA en lugar de 0-20 mA?

La selección del rango se realiza mediante la configuración de software en Proficy Machine Edition (o PAC Machine Edition). Una vez configurado, el módulo escala automáticamente las cuentas internas (0-4000) al rango de corriente física seleccionado.

¿Este módulo requiere alimentación externa para los lazos?

Sí. El IC200ALG322 requiere una fuente externa de "Alimentación del usuario" de +24 VCC. Esta alimentación se utiliza para hacer circular la corriente por los lazos de campo. Si falta esta alimentación, las salidas permanecerán en 0 mA independientemente del estado lógico del PLC.

¿Qué ocurre con la salida si el PLC cambia al modo STOP?

El comportamiento es configurable. Puede establecer los canales en "Mantener el último estado" o "Salida predeterminada". En el modo "Salida predeterminada", puede especificar un valor de corriente seguro (por ejemplo, 4 mA) que el módulo emitirá si se pierde la comunicación con la CPU.

Guía de ingeniería e instalación

• Límites de resistencia del lazo: El IC200ALG322 puede accionar una resistencia de carga máxima de 850 ohmios a 24 VCC. Asegúrese de que la resistencia combinada del dispositivo de campo y del cable de interconexión no supere este valor; de lo contrario, el módulo no podrá alcanzar la salida máxima de 20 mA.

• Blindaje y ruido: Las señales de corriente son más resistentes que las señales de tensión, pero el blindaje sigue siendo esencial para los lazos de alta precisión. Conecte el blindaje del cable a tierra en la base terminal y asegúrese de que no esté conectado a tierra en el extremo del actuador para evitar interferencias por lazos de tierra.

• Procedimiento de intercambio en caliente: Aunque VersaMax admite el intercambio en caliente, asegúrese siempre de que la "Alimentación del usuario" esté desconectada o de que el lazo de campo se encuentre en un modo de anulación manual segura antes de retirar el módulo. Esto evita movimientos inesperados del actuador o la formación de arcos eléctricos durante el intercambio.
