Módulo de excitación y desexcitación GE IS200EDEXG1B EX2100

SKU IS200EDEXG1B

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: General Electric

  • Número de producto: IS200EDEXG1B

  • País de origen:Estados Unidos

  • Tipo de producto: Módulo de excitación y desexcitación

  • Pago: Transferencia bancaria, Western Union

  • Peso: 1361g

  • Dimensiones: 12,8 cm x 8,2 cm x 6 cm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

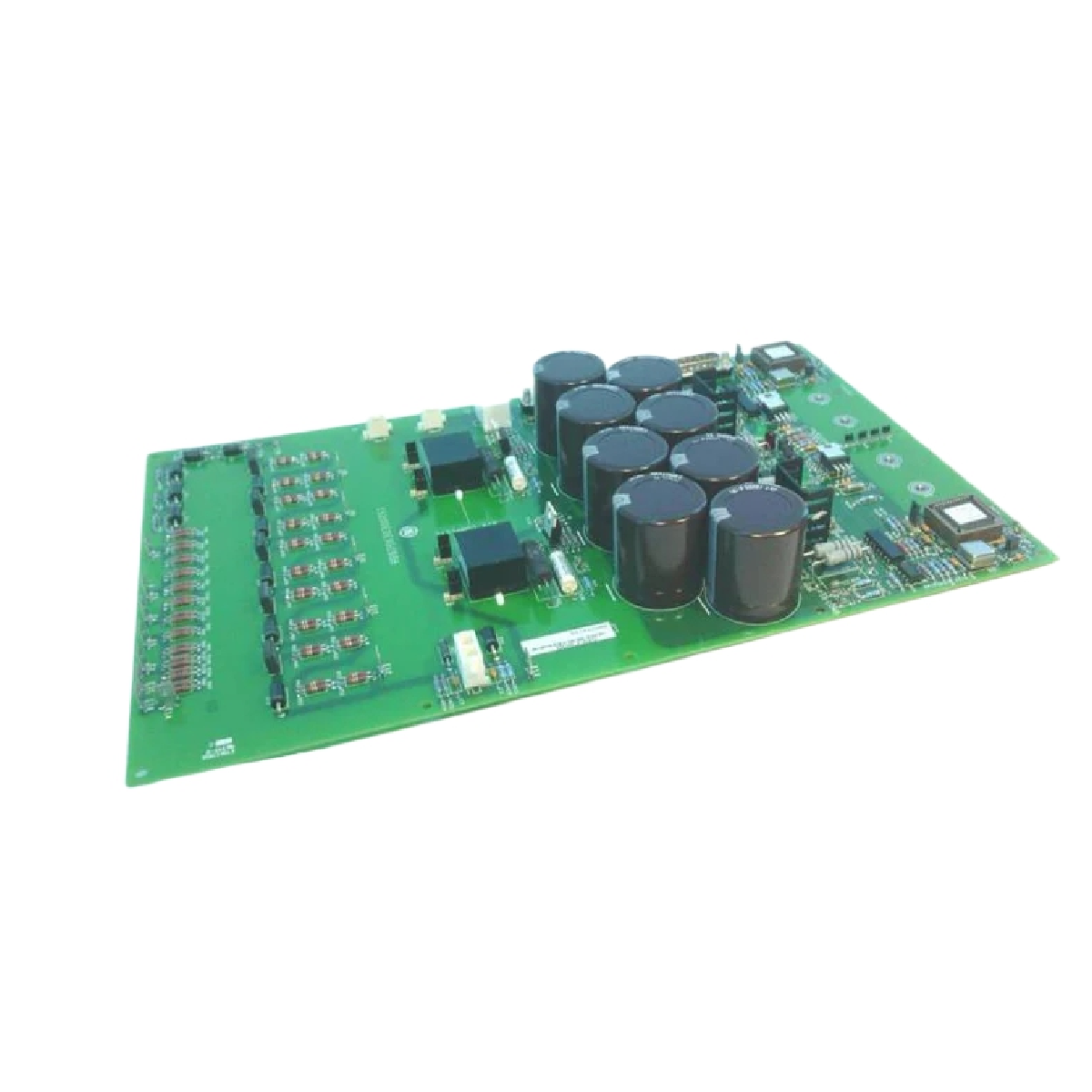

La IS200EDEXG1B es una tarjeta de puente de desexcitación y protección utilizada dentro de la plataforma de control de excitación GE EX2100. Está diseñada para disipar de forma segura la energía almacenada en la inductancia del campo del generador durante los eventos de desexcitación y proporciona funciones de protección para el sistema de excitación. La tarjeta funciona junto con las tarjetas EMIO y EXTB, donde la tarjeta EXTB suministra alimentación y señales de control, además de admitir funciones de control de desexcitación.

El General Electric IS200EDEXG1B recibe alimentación de funcionamiento de 24 VCC y normalmente se instala dentro de un armario auxiliar equipado con un sistema de desexcitación mediante rectificador controlado de silicio (SCR). Durante un evento de desexcitación ordenado, el SCR establece una ruta de conducción a través del inductor de descarga del campo, lo que permite que la corriente de campo disminuya y que la energía magnética almacenada se disipe. Si el control de disparo del SCR deja de estar disponible, la tarjeta incorpora protección contra el disparo por sobretensión mediante una cadena de diodos de ruptura conectada entre los circuitos de compuerta y ánodo.

Como parte de la arquitectura de control de excitación EX2100, el módulo admite funciones de protección del generador al garantizar la descarga controlada del campo durante las paradas normales y las condiciones de falla. Los sensores de conducción de efecto Hall, montados dentro de un núcleo circular de acero, permiten monitorear la corriente durante las operaciones de desexcitación.

Características

  • Diseñado para sistemas de control de excitación GE EX2100
  • Funciona como puente de desexcitación y tarjeta de protección
  • Admite el funcionamiento de desexcitación basado en SCR
  • Disipa la energía almacenada en el campo del generador
  • Funciona con las tarjetas de control EMIO y EXTB
  • Alimentado por una fuente de 24 VCC
  • Incluye sensores de conducción de efecto Hall
  • Proporciona protección contra el disparo de SCR activado por sobretensión
  • Equipado con seis puentes configurables
  • Cuenta con dos conectores de pines D para la integración del sistema
  • Instalado dentro de un armario auxiliar de excitación

Aplicaciones

  • Sistemas de control de excitación de generadores
  • Instalaciones de generación de energía eléctrica de servicio público
  • Instalaciones industriales de turbinas y generadores
  • Sistemas de excitación de turbinas de vapor
  • Sistemas de excitación de turbinas de gas
  • Sistemas de protección de generadores síncronos
  • Proyectos de modernización de centrales eléctricas
  • Conjuntos de gabinetes de excitación EX2100

Especificaciones técnicas

Parámetro Especificación
Fabricante General Electric
Modelo IS200EDEXG1B
Descripción de la placa Placa de puente de desexcitación y protección
Serie Sistema de control de excitación EX2100
Tipo de producto Placa de control de excitación
Función operativa Desexcitación del campo del generador
Método de desexcitación Desexcitación basada en SCR
Fuente de alimentación 24 VCC
Placas asociadas EMIO, EXTB
Módulo de fuente de alimentación EPSM
Puentes ajustables JP1, JP2, JP3, JP4, JP5, JP6
Conectores 2 conectores D
Monitoreo de corriente Sensores de conducción de efecto Hall
Ubicación de instalación Gabinete auxiliar
Manual técnico GEH-6632
Peso 3 lb 6 oz
País de origen Estados Unidos
Ubicación del fabricante General Electric

Conexiones/Interfaces

Pin del conector Función
Conector D 1 Conexiones de control e interfaz del sistema
Conector D 2 Conexiones de la interfaz de desexcitación y monitoreo

Directrices de instalación

  • Montaje en el gabinete: Instale la placa en la ranura designada del gabinete auxiliar EX2100, asegurando la alineación mecánica adecuada y el acoplamiento con las interfaces del plano posterior.
  • Cableado y conexiones: Conecte firmemente los dos cables de interfaz con conectores D para establecer las líneas de comunicación adecuadas con las placas EMIO y EXTB.
  • Configuración de puentes: Verifique y configure los puentes ajustables JP1 a JP6 estrictamente de acuerdo con los requisitos de diseño del sistema descritos en la guía del usuario GEH-6632 antes de aplicar alimentación.
  • Precauciones contra descargas electrostáticas (ESD): Manipule el módulo utilizando pulseras antiestáticas industriales estándar y embalaje seguro contra ESD para evitar daños en los componentes sensibles de la placa.
  • Refrigeración y ventilación: Asegúrese de que las vías de ventilación del gabinete auxiliar estén despejadas para favorecer la convección térmica adecuada alrededor de los componentes SCR y del inductor.

Preguntas frecuentes

¿Cuál es la función principal de esta tarjeta?

Su función principal es disipar la energía almacenada en la inductancia de campo del generador durante los eventos de desexcitación.

¿Con qué tarjetas se interconecta directamente el módulo?

La tarjeta funciona junto con las tarjetas EMIO y EXTB dentro del sistema de excitación EX2100.

¿Qué fuente de alimentación se utiliza para su funcionamiento?

El módulo funciona con una alimentación de 24 VCC proporcionada a través del módulo de fuente de alimentación EPSM asociado.

¿Qué ocurre si no está disponible el disparo normal de los SCR?

El circuito de protección puede activar la conducción de los SCR mediante un mecanismo de disparo por sobretensión que utiliza una cadena de diodos de ruptura.

¿Cómo se supervisa la corriente durante la desexcitación?

La tarjeta utiliza sensores de conducción de efecto Hall montados dentro de un núcleo circular de acero para supervisar las condiciones de conducción.
