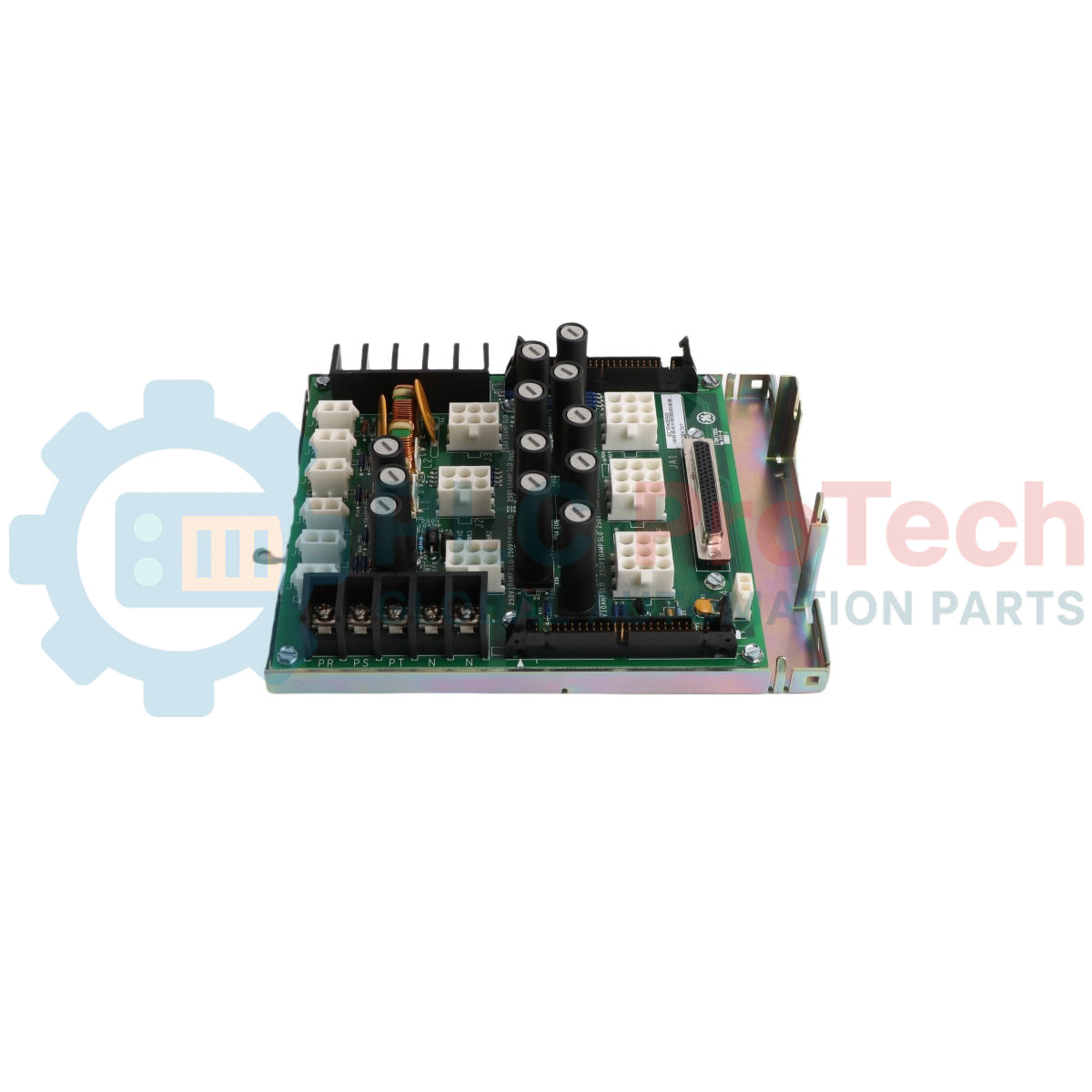

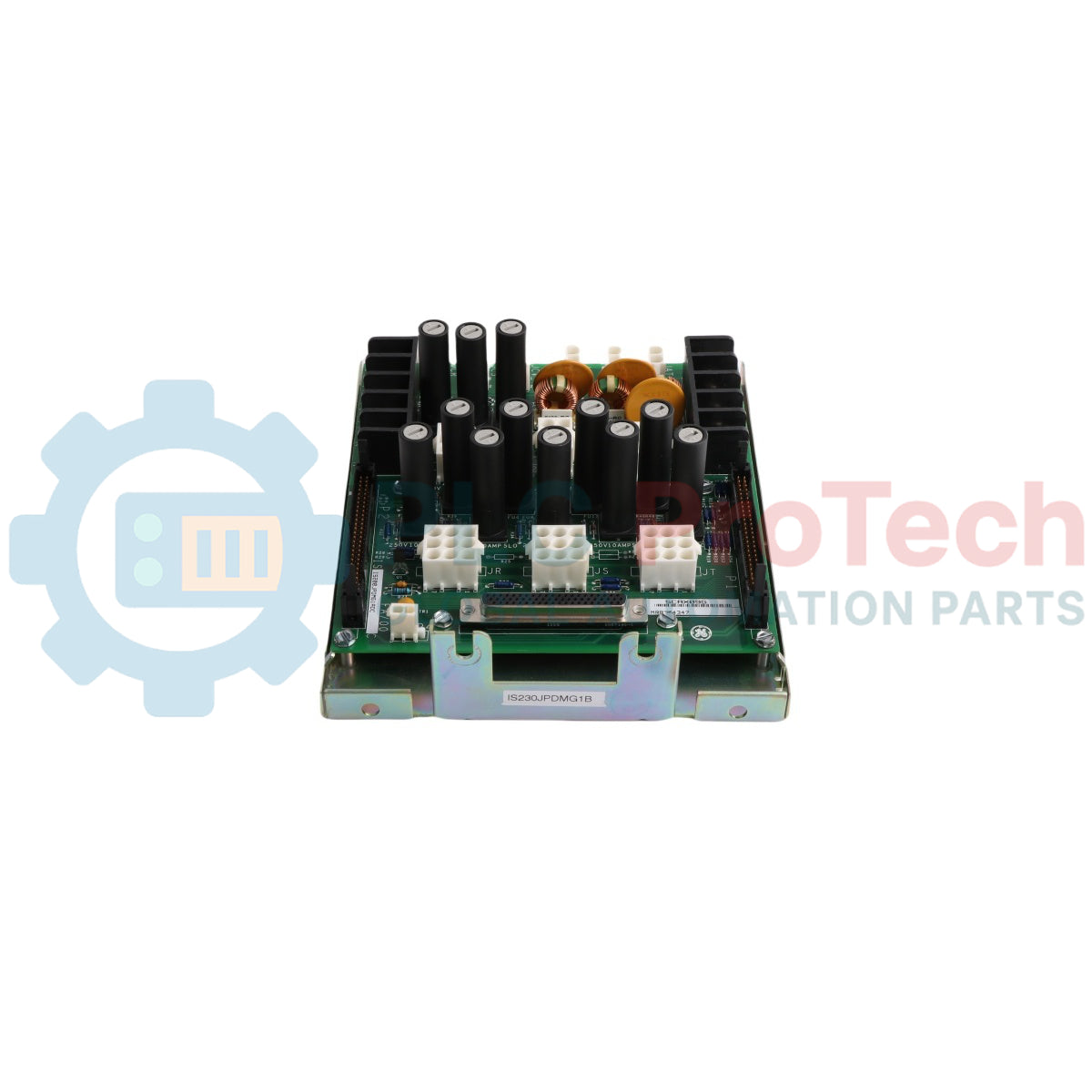

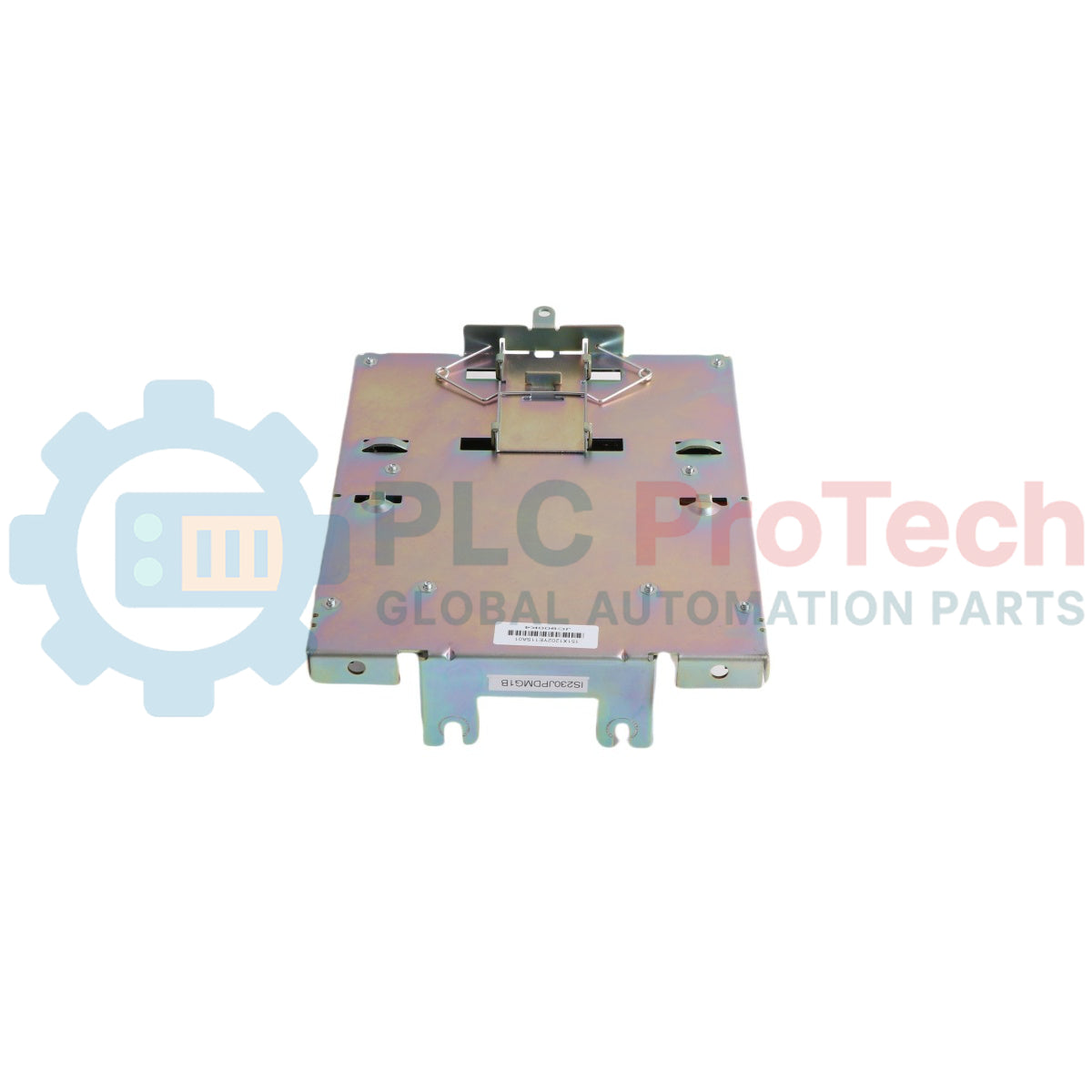

Módulo de Distribución de Energía GE IS230JPDMG1B Mark VIe

Descripción

El IS230JPDMG1B es un componente central de hardware que funciona como un Módulo de Distribución de Energía diseñado para la plataforma de control Mark VIe. Actúa como un centro para regular y distribuir el voltaje operativo a través de subensamblajes críticos del sistema. El diseño subyacente consiste en una placa integrada de distribución de energía IS200JPDM acoplada física y eléctricamente con un paquete I/O PPDA. El conjunto procesa la fuente de energía de 28 V cc suministrada mediante hardware externo de conversión AC/DC o DC/DC ascendente, asegurando líneas de bus limpias para la infraestructura del sistema aguas abajo. Una interfaz especializada DC-62 proporciona un mapeo de señal de alta integridad desde la placa directamente a la arquitectura PPDA, que gestiona activamente métricas del módulo, verificación de estado y diagnósticos hacia la red del controlador maestro.

Características

• Acepta fuentes de alimentación DC triple redundantes (TMR) a través de entradas dedicadas.
• Aislamiento completo del circuito ramal mediante protección independiente de fusibles a bordo.
• Integración activa de enrutamiento de retroalimentación para gestión moderna de distribución de energía.
• Compatibilidad de interfaz con múltiples tarjetas externas de monitoreo de alimentación periférica.
• Compatibilidad directa de configuración con topologías estándar de hardware simplex.

Aplicaciones

• Enrutamiento de energía del panel principal de Sistemas de Control Distribuido (DCS).
• Redes de control de seguridad para turbinas de gas y vapor de alta resistencia.
• Filtrado de infraestructura de energía central para plantas industriales críticas.
• Subsistemas de control de gestión de activos de generación de energía térmica.

Especificaciones Técnicas

Conexiones/Interfaces

Directrices de Instalación

• Montaje del Módulo: Fije de forma segura en la huella designada del gabinete dentro del rack de hardware Mark VIe, asegurando una alineación precisa de las conexiones terminales pesadas.
• Protocolos de Puesta a Tierra: Conecte a tierra el plano del chasis de manera exhaustiva con la matriz de tierra maestra de baja impedancia del gabinete utilizando una correa de puesta a tierra adecuada para limitar la exposición a EMI.
• Enrutamiento de Cables: Separe el cableado de alimentación de 28 V cc de calibre pesado entrante de las señales limpias de lógica de control de bajo voltaje y las conexiones de comunicación de red para evitar interferencias industriales.
• Mantenimiento de Fusibles: Verifique que todas las clasificaciones de fusibles del circuito ramal coincidan perfectamente con los requisitos de ingeniería de fábrica antes de iniciar los pasos estándar de puesta en marcha del lazo.
