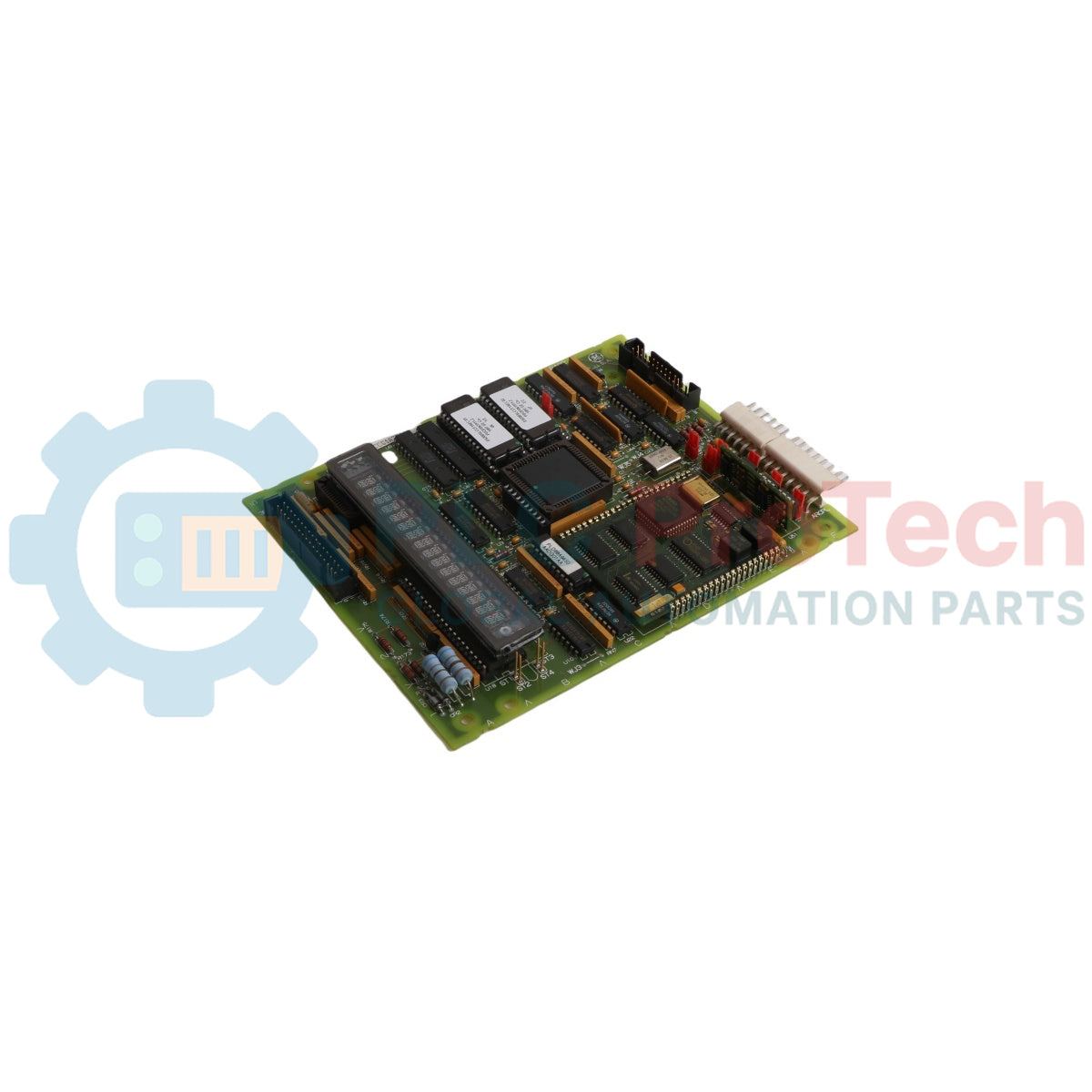

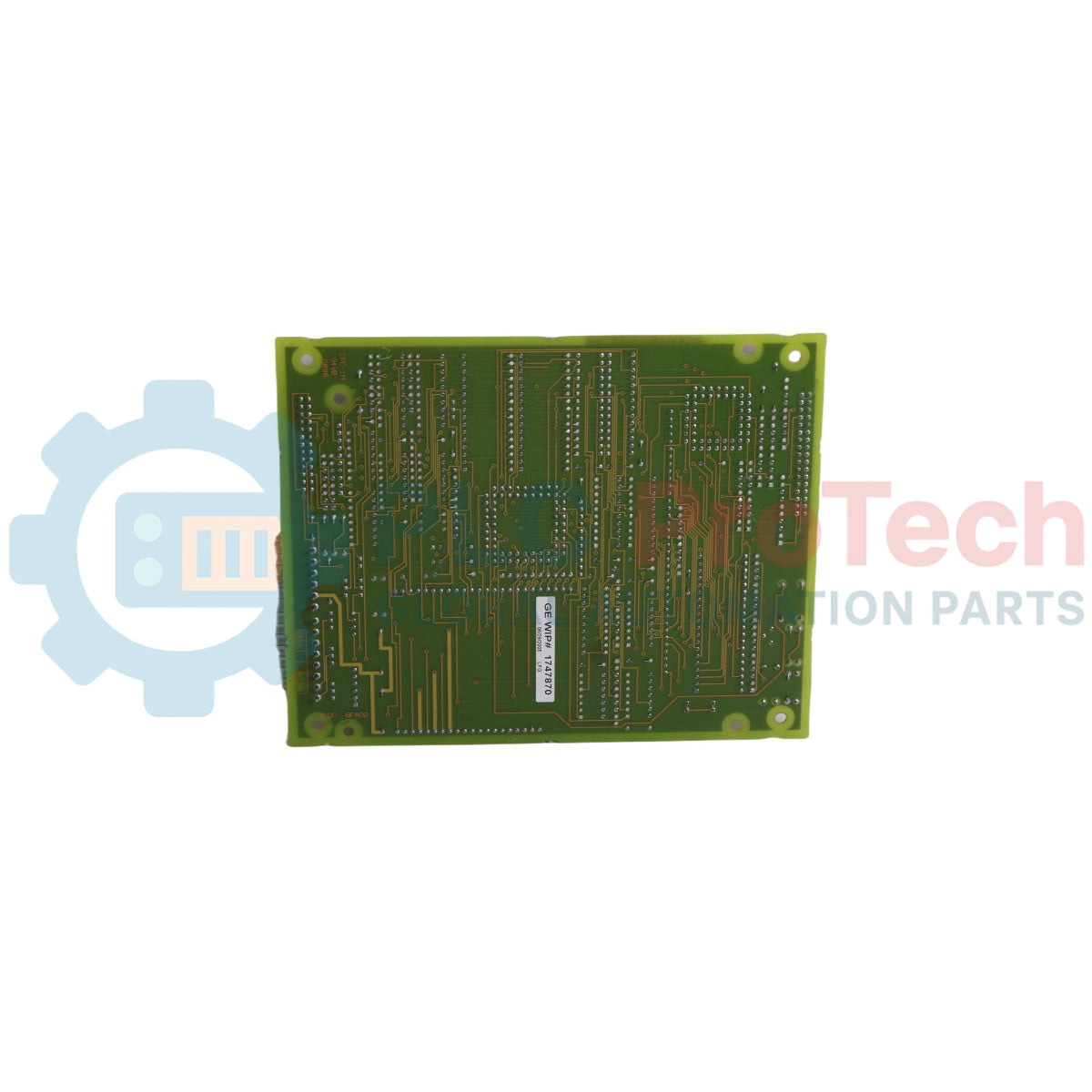

Placa de comunicaciones LAN GE Mark V DS215SLCCG1AZZ01A

Descripción general del producto

La tarjeta  DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) es una tarjeta de orquestación de red de alto rendimiento, diseñada para las plataformas de control de turbinas y accionamientos industriales pesados  Mark V de General Electric. Bajo el acrónimo funcional  SLCC, esta tarjeta de procesamiento local coordina la telemetría de redes de área local (LAN) complejas y proporciona una interfaz integrada para maquinaria industrial de gran escala. Instalaciones de infraestructura crítica —incluidas operaciones de refinado de petróleo, centrales de generación eléctrica de ciclo combinado y grandes instalaciones marinas de compresión— dependen de la  DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) para mantener bucles de comunicación ininterrumpidos entre el controlador principal del accionamiento y los equipos periféricos de monitorización. Al alojar vías aisladas y no aisladas, el módulo gestiona transiciones síncronas de nodos a través de redes de doble protocolo. Esta estricta segregación de datos mitiga el ruido inductivo de las líneas, garantiza una sincronización de red de alta integridad y evita pérdidas catastróficas de comunicación que provocan disparos no programados del sistema y tiempos de inactividad de la planta.

Subsistemas arquitectónicos y desglose de revisiones

La arquitectura de componentes y el esquema de identificación de la tarjeta de red  DS215SLCCG1AZZ01A determinan su capacidad de comunicación y los límites de integración del hardware.

• Motor de control de doble protocolo: Se centra en un procesador de control LAN (LCP) integrado, identificado en la posición U1. Este nodo de procesamiento gestiona transferencias de datos de alta velocidad a través de las infraestructuras de red DLAN y ARCNET.

• Asignación de memoria mediante zócalos: Utiliza dos chips de memoria EPROM independientes y reemplazables en campo, ubicados en las ranuras U6 y U7, para alojar los archivos del sistema operativo del LCP, junto con RAM dedicada de alta velocidad para facilitar los intercambios de lógica del accionamiento en tiempo real.

• Encabezados de interfaz multipunto: Aloja cinco conectores de interconexión de alta densidad distintos: 2PL para la distribución centralizada de la alimentación, 3PL para la interfaz directa con la tarjeta de control del accionamiento, 10PL para las líneas de la tarjeta de terminales, ARCPL para el enrutamiento especializado de señales de red y KPPL para las funciones de interfaz del teclado portátil.

• Decodificación del sufijo funcional: La cadena alfanumérica final revela los parámetros de fabricación del ensamblaje: familia funcional de piezas SLCC, código de recubrimiento conformado estándar de la PCB G1, revisión de hardware base A, nivel de actualización de ingeniería funcional Z, índice de modificación del diseño de la placa Z y subidentificador de variante del sistema 01A.

Especificaciones técnicas

Preguntas frecuentes sobre integración y diagnóstico del sistema

¿Qué función específica de campo cumple el puente JP19 en la placa de circuito DS215SLCCG1AZZ01A?

El puente JP19 sirve como enlace físico de encaminamiento de hardware que conecta directamente el oscilador de cristal de temporización integrado con el Procesador de Control de LAN principal. Modificar este puente durante el mantenimiento habitual altera la sincronización del reloj del microprocesador y deshabilita inmediatamente las comunicaciones de red.

¿Cómo pueden los equipos de campo actualizar los archivos del sistema operativo base alojados en una tarjeta SLCC activa?

Las reglas del software de procesamiento principal están integradas en chips EPROM físicos con zócalo, ubicados en U6 y U7. Actualizar los parámetros del firmware o reemplazar particiones dañadas del sistema operativo requiere sustituir estos microchips físicos por unidades programadas en fábrica, en lugar de ejecutar utilidades digitales de descarga de memoria flash a través del bus de comunicación.

¿Qué importancia tienen los circuitos aislados y no aislados dobles integrados en la placa?

La tarjeta combina circuitos aislados para las líneas externas DLAN y ARCNET con circuitos lógicos no aislados para la comunicación estrechamente acoplada con el módulo principal de control del accionamiento. Las rutas aisladas utilizan componentes de protección galvánica para garantizar que los rayos externos, los cortocircuitos de alta tensión o las transiciones del campo eléctrico a lo largo del canal de red no puedan pasar al bus central del ordenador de control del accionamiento.

Guía de ingeniería e instalación

• Directrices para mitigar las descargas electrostáticas:

  La DS215SLCCG1AZZ01A contiene procesadores CMOS de alta densidad y rutas de registros volátiles muy vulnerables a la electricidad estática. Mantenga la tarjeta sellada dentro de su bolsa conductora protectora hasta justo antes de insertarla. Los técnicos deben conectar una pulsera de control antiestático con toma de tierra al riel estructural de acero sin pintar del panel de la carcasa antes de manipular la placa, y sujetar el módulo estrictamente por su borde exterior estructural de fibra de vidrio para evitar el contacto de la piel con las pistas de soldadura de la superficie.

• Conservación de los puentes de hardware y límites de personalización:

  El módulo incorpora enlaces de bloques manuales de tipo JP Berg, junto con puentes de cableado de fábrica (WJ), agrupados principalmente en el cuadrante inferior izquierdo del sustrato de la PCB. La gran mayoría de estos componentes personalizables están configurados de forma fija o ajustados permanentemente en fábrica. No cambie, puentee ni reubique ningún pin de puente manual respecto a las posiciones indicadas en la documentación de referencia, ya que las configuraciones incorrectas corromperán los diagnósticos del sistema, provocarán incompatibilidades en la configuración del hardware o causarán un fallo de inicialización del sistema.

• Alineación y retención de los cables de interconexión:

  Al conectar cables planos entre los puertos 2PL, 3PL, 10PL, ARCPL y KPPL, inspeccione las cubiertas de los conectores para comprobar que no haya pines doblados antes de acoplarlos. Alinee correctamente las guías para evitar una correspondencia inversa de los pines. Asegúrese de que las pestañas de bloqueo de plástico integradas encajen completamente en su lugar. Los conectores sueltos de los cables planos, sometidos a vibraciones continuas de la plataforma de la máquina, generan una alta resistencia de contacto, lo que provoca una degradación intermitente de la señal y pérdidas de paquetes de red.
