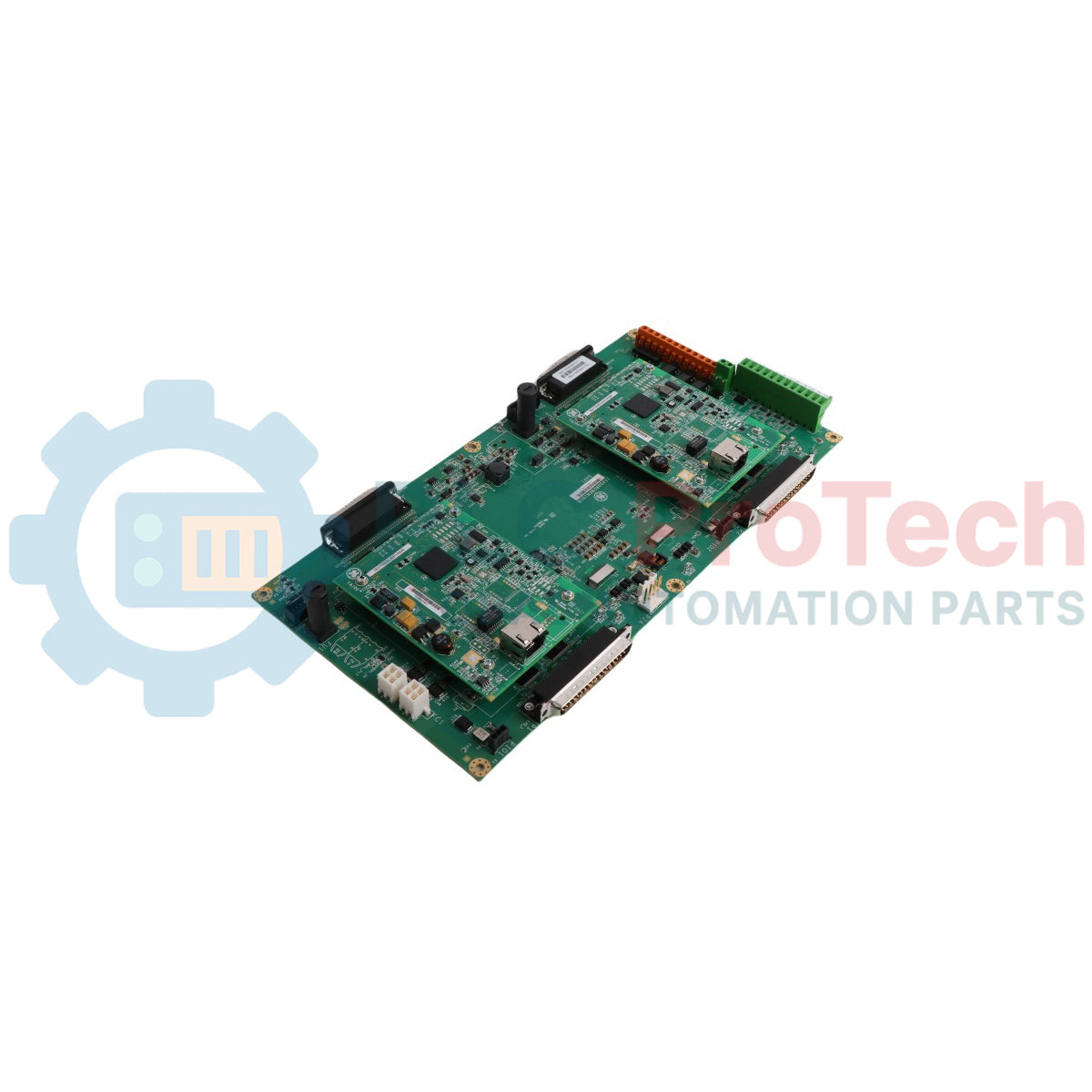

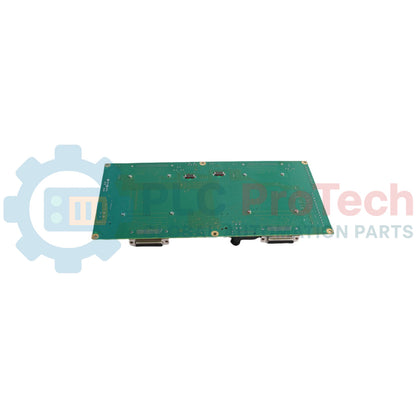

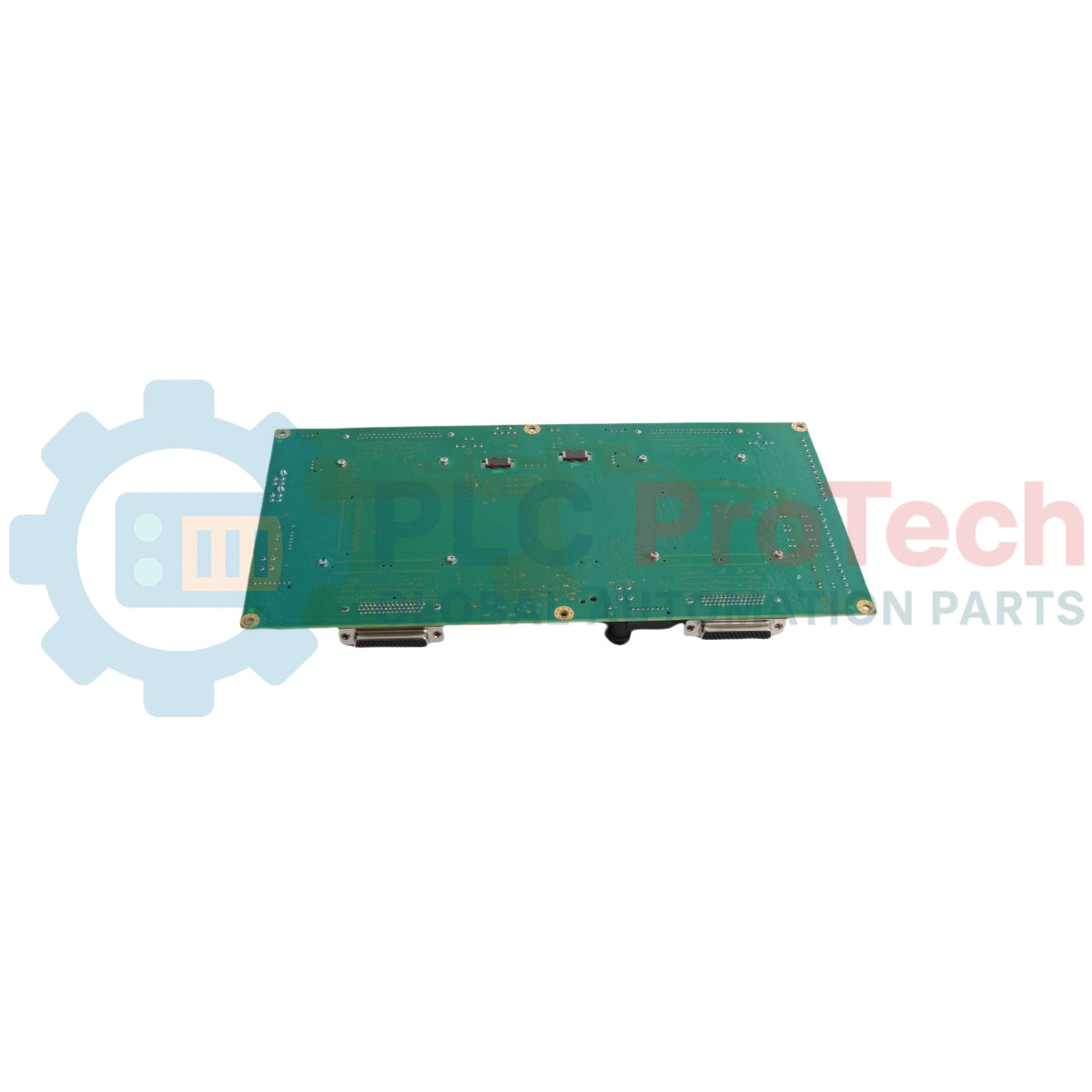

PCB de interfaz para energías renovables GE Mark VIe IS215REBFH1BA

Descripción

La GE IS215REBFH1BA es una placa de circuito impreso de interfaz del puente de energías renovables REBF diseñada para hardware de control de convertidores de energías renovables GE. La familia de placas REBF se utiliza en sistemas de convertidores de aerogeneradores donde la electrónica de control del puente interactúa con la arquitectura de control general del aerogenerador.

En los sistemas de aerogeneradores GE, el hardware REBF está asociado con la monitorización del convertidor y los diagnósticos de fallos. La documentación de aerogeneradores GE Mark VIe identifica condiciones relacionadas con REBF, incluida la detección de placa no válida y fallos de alimentación de control REBF dentro de la estructura de diagnóstico del convertidor.

La IS215REBFH1BA es principalmente relevante como sustitución a nivel de placa para equipos de energías renovables GE instalados que utilizan el mismo número de pieza y la misma revisión de hardware. Dado que el hardware del convertidor puede depender de la revisión, las decisiones de sustitución deben basarse en el número de pieza completo instalado, no solo en la designación REBF.

Para los trabajos de mantenimiento, los técnicos deben registrar el número de placa original, las posiciones de los conectores, el historial de fallos del convertidor y el estado del hardware circundante antes de retirarla. Los protocolos, las especificaciones eléctricas, las asignaciones de conectores y la intercambiabilidad entre revisiones solo deben aplicarse cuando se hayan confirmado mediante la documentación correspondiente del equipo GE.

Características

• PCB de interfaz del puente de energías renovables REBF
• Diseñado para hardware de control de convertidores de energías renovables GE
• Asociado con las funciones de control del puente y del convertidor en sistemas de aerogeneradores GE
• El hardware REBF está representado en las funciones de diagnóstico de convertidores GE Mark VIe
• Sustitución a nivel de placa identificada por el número completo de IS215REBFH1BA número de pieza
• Adecuado para el mantenimiento y la restauración de equipos de convertidores GE compatibles instalados
• El método de sustitución específico de la revisión ayuda a evitar la sustitución incorrecta de la placa

Aplicaciones

• Sistemas de control de convertidores de aerogeneradores GE que utilizan hardware REBF compatible
• Sustitución de la placa de interfaz del puente del convertidor
• Mantenimiento de convertidores de potencia de aerogeneradores
• Diagnóstico de fallos del convertidor relacionados con REBF
• Restauración de armarios de control de energías renovables GE instalados
• Mantenimiento de componentes electrónicos de convertidores GE antiguos cuando la placa instalada se identifica como IS215REBFH1BA

Especificaciones técnicas

Directrices de instalación

1. Verifique que la tarjeta retirada esté marcada IS215REBFH1BA antes de preparar el reemplazo.
2. Siga los procedimientos de parada, bloqueo y descarga de energía almacenada del fabricante de la turbina o del convertidor. Los armarios del convertidor pueden contener tensiones peligrosas del bus de CC incluso después de haber desconectado la alimentación de control normal.
3. Anote las posiciones actuales de la tarjeta, el recorrido de los cables, la orientación de los conectores y cualquier posición de puentes o interruptores antes de desconectar el módulo instalado.
4. Revise las alarmas activas del convertidor antes de retirar la tarjeta. Los fallos relacionados con REBF también pueden involucrar la alimentación de control, los conectores o el hardware circundante del convertidor.
5. Utilice procedimientos adecuados de manipulación ESD. Retire e instale la PCB sujetándola por sus bordes mecánicos cuando sea posible y evite el contacto directo con los componentes electrónicos expuestos.
6. Inspeccione los conectores de acoplamiento, los conjuntos de cableado, las guías de la tarjeta y los componentes adyacentes para detectar contaminación, daños por calor, corrosión, conexiones flojas o daños mecánicos.
7. Instale la tarjeta de reemplazo sin forzar los conectores ni las interfaces del plano posterior. Verifique que todas las conexiones documentadas anteriormente se hayan restablecido en sus ubicaciones originales.
8. Complete el procedimiento aplicable de arranque y diagnóstico del convertidor GE antes de devolver la turbina al funcionamiento normal.

Recomendaciones de puesta en servicio

Después de la instalación, borre únicamente los fallos permitidos por el procedimiento de mantenimiento aplicable y observe si vuelven a aparecer los diagnósticos del convertidor relacionados con REBF.

Compruebe si se repiten fallos de alimentación de control, identificación de la tarjeta, comunicación o del puente del convertidor durante el arranque. Una alarma REBF recurrente no demuestra automáticamente que la PCB de reemplazo esté defectuosa.

Verifique las fuentes de alimentación, los conectores, los conjuntos de cables y los componentes electrónicos relacionados del convertidor cuando el fallo siga activo después del reemplazo.

Cuando el entorno de control GE instalado permita acceder a los diagnósticos, revise la información detallada de los fallos del convertidor antes de autorizar el funcionamiento normal.

Recomendaciones de reemplazo

Utilice el documento completo IS215REBFH1BA identificación al adquirir un reemplazo. No dé por hecho que otra tarjeta REBF con un sufijo H1A, H1B u otro es automáticamente intercambiable.

Antes de sustituirla por otra revisión, confirme la documentación de hardware GE aplicable, la configuración del convertidor instalado, la disposición de los conectores y cualquier requisito de compatibilidad de firmware o hardware.

Al sustituir una tarjeta que presenta fallos intermitentes, conserve la unidad original hasta completar la puesta en servicio. Los fallos intermitentes del convertidor también pueden deberse a la degradación de la fuente de alimentación, los conectores, el cableado u otros componentes electrónicos del puente.
