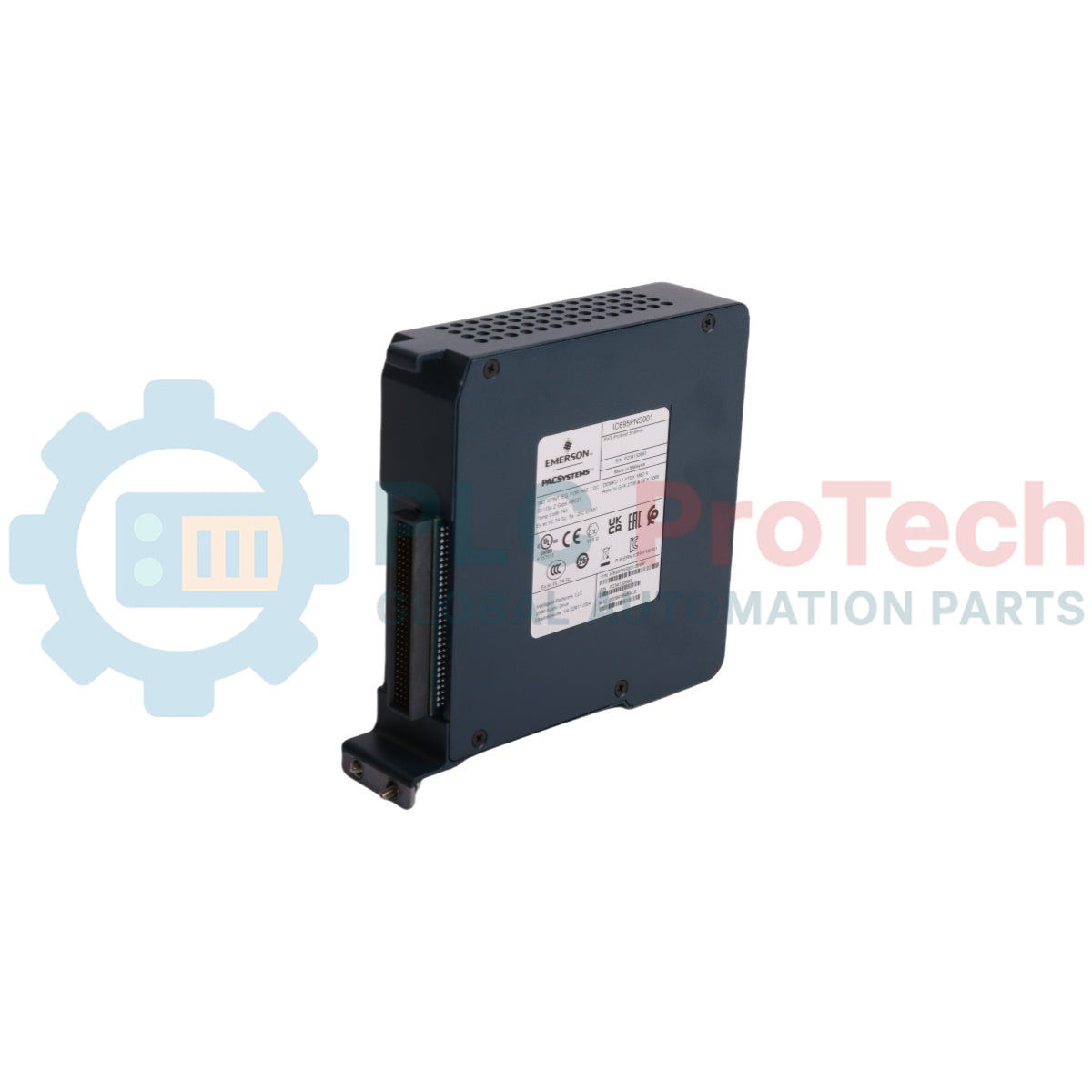

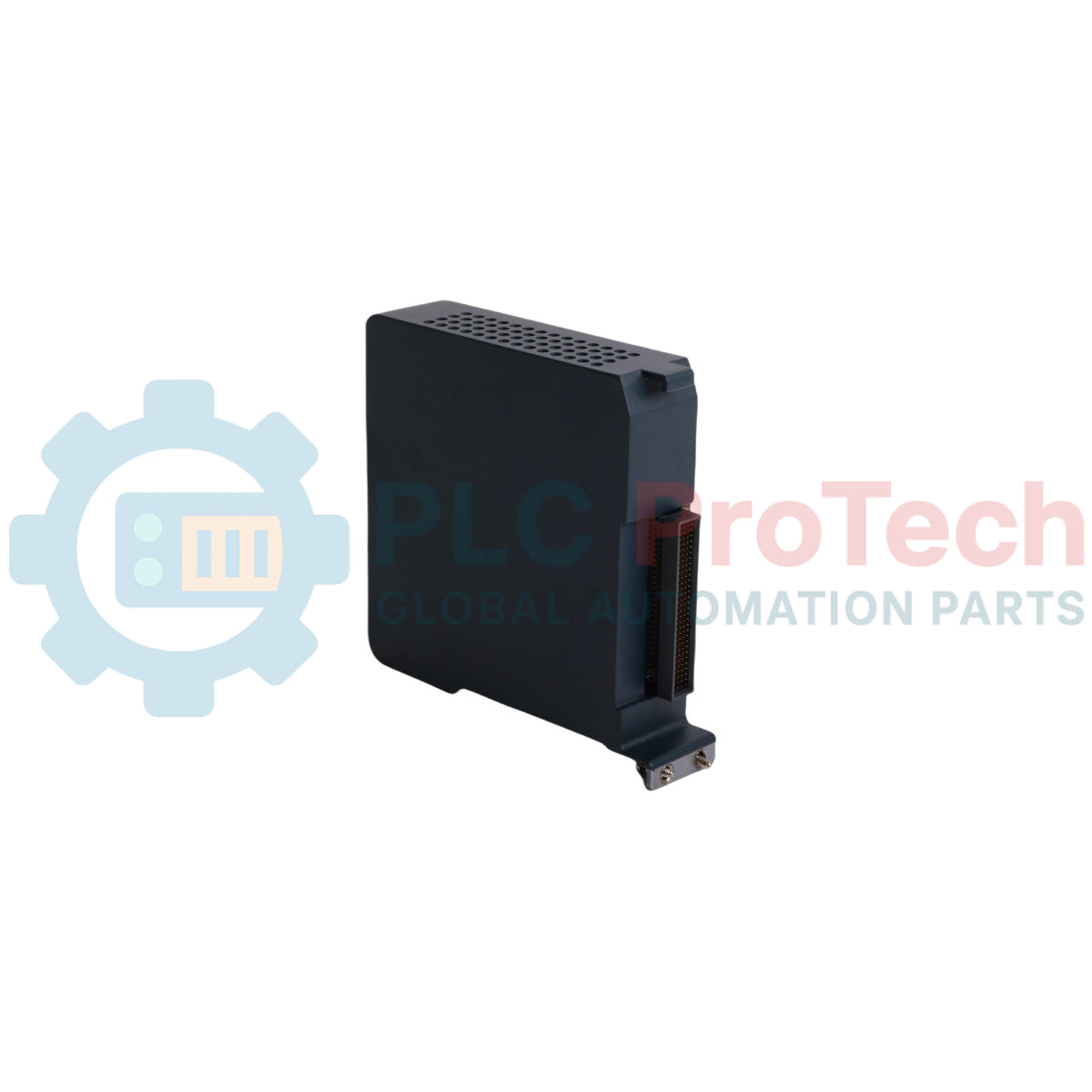

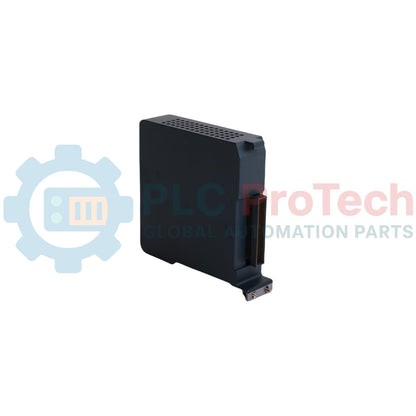

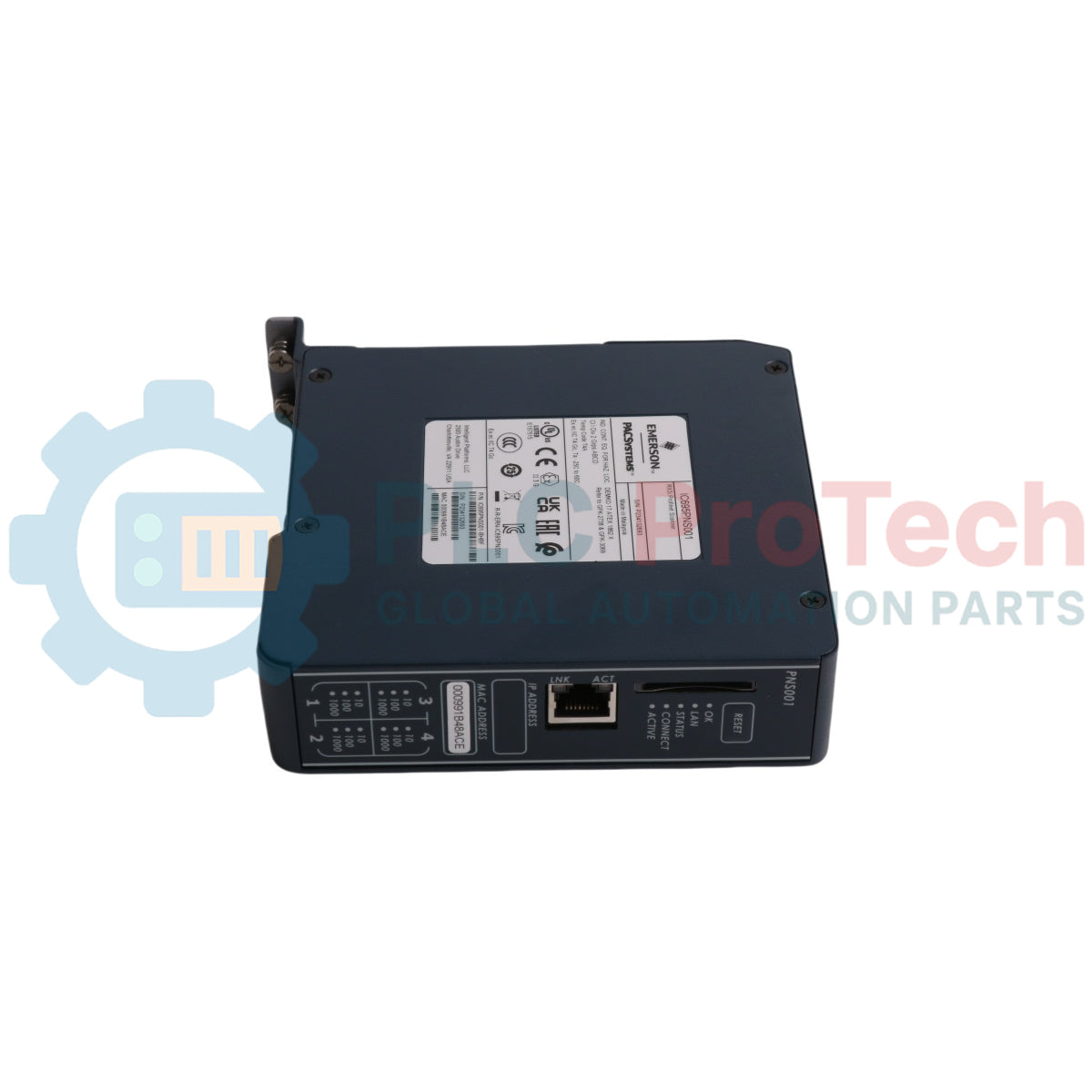

Módulo escáner PROFINET GE PACSystems RX3i IC695PNS001CA-ABAH

Descripción del Producto

El IC695PNS001CA-ABAH (IC695PNS001CA-ABAH) es un módulo escáner de red PROFINET determinista de alto rendimiento fabricado por General Electric para la plataforma de control PACSystems RX3i. Desplegado en industrias de procesos exigentes como refinación petroquímica, generación moderna de energía y grandes operaciones mineras, este módulo establece arquitecturas de red descentralizadas de alta velocidad. Conecta un backplane universal remoto RX3i que contiene módulos I/O Series 90-30 o RX3i directamente a un controlador I/O PROFINET principal. Al recuperar datos de entrada en tiempo real, suministrar valores de salida y mantener el determinismo sobre la red LAN, este módulo reduce drásticamente la latencia desde el campo hasta la sala de control. La designación específica -ABAH asegura una combinación certificada de revisión de hardware y línea base de ejecución de firmware, proporcionando lógica local de respaldo estandarizada que gestiona de forma segura los estados de I/O si se pierde la comunicación con el controlador ascendente. Esta función defensiva previene paradas de proceso en todo el sistema, reduce significativamente el tiempo de inactividad inesperado de la planta y protege equipos de campo costosos contra impactos mecánicos.

Configuración Técnica

La arquitectura IC695PNS001CA-ABAH incorpora capas dobles de procesamiento de red diseñadas para manejar tráfico determinista intensivo sobre redes industriales. La lógica de configuración y el firmware operativo soportan las siguientes características principales de ingeniería:

• Recubrimiento Conformal (Sufijo CA): Las placas de circuito impreso internas multicapa cuentan con un recubrimiento polimérico aplicado de fábrica. Esta capa protectora aísla los componentes superficiales contra la humedad, polvo particulado conductor y contaminantes químicos agresivos en el aire, cumpliendo con estrictas normas ambientales G3.

• Arquitectura Específica de Revisión (Versión -ABAH): Este identificador de versión específico garantiza la compatibilidad con chips de comunicación de backplane de alta densidad específicos y define la revisión del bootloader cargado de fábrica. Asegura que la lógica interna se mapee perfectamente con las tablas de configuración del controlador principal sin registrar fallos por incompatibilidad de revisión.

• Interfaces de Infraestructura Dual: La configuración del hardware integra dos interfaces de red de cobre RJ-45 y dos ranuras SFP (Small Form-factor Pluggable). Esta configuración permite a los ingenieros de campo configurar topologías redundantes en estrella, línea o anillo utilizando cableado de cobre estándar o enlaces de fibra óptica multimodo/monomodo de larga distancia.

• Retorno local inteligente: El escáner gestiona de forma independiente los parámetros de configuración y estado de todos los módulos en su rack remoto. Si falla el enlace de red principal, el módulo inicia una rutina de retorno localizada, forzando las salidas discretas y analógicas a estados seguros preprogramados (Mantener último estado, Forzar alto o Forzar bajo) para aislar la infraestructura localizada.

Especificaciones técnicas

Preguntas frecuentes

• ¿Cuál es la importancia estructural del sufijo "-ABAH" al obtener un módulo de reemplazo?

• El -ABAH es el sufijo exacto del bloque de revisión del producto utilizado por la logística de fábrica de GE. Al reemplazar una unidad fallida en un sistema altamente regulado (como generación nuclear o circuitos químicos críticos), obtener la revisión exacta -ABAH garantiza que las revisiones internas de hardware y las capas iniciales de firmware coincidan perfectamente con la línea base aprobada del sistema, evitando rechazos en el protocolo de software.

• ¿Puede este módulo ejecutar comunicación PROFINET estándar a través de un enlace Ethernet de 10 Mbps?

• No. Los protocolos de comunicación determinista PROFINET activos requieren una velocidad mínima de enlace de red de 100 Mbps o 1000 Mbps. Aunque el puerto físico puede negociar automáticamente hasta 10 Mbps, ese ancho de banda inferior está restringido exclusivamente al tráfico Ethernet de fondo no crítico, como las rutinas básicas de PING de red.

• ¿Por qué una incompatibilidad de módulo no genera una falla de Configuración del Sistema para ciertas tarjetas en el rack remoto?

• El escáner categoriza los componentes aguas abajo por Clases Distintivas generalizadas. Si una tarjeta instalada físicamente pertenece a la misma clase funcional exacta que la tarjeta designada en la configuración del software (por ejemplo, intercambiar un módulo discreto de densidad alternativa dentro de la misma clase de entrada), el escáner omitirá los disparadores de fallas por incompatibilidad en la Tabla de Fallas del Controlador.

Procedimientos de ingeniería de campo y puesta en marcha

Restricciones mecánicas rígidas para la instalación en el backplane

El módulo no soporta intercambio en caliente ni inserción/extracción mientras la alimentación esté aplicada al Backplane Universal. Apague todas las fuentes de alimentación principales del rack antes de instalar la unidad. La tarjeta debe instalarse exclusivamente en la Ranura 1 o 2 de un Backplane Universal de 7, 12 o 16 ranuras, o en la Ranura 6 de una variante de 7 ranuras. Alinee la tarjeta con precisión, enganche el gancho pivote trasero superior en la muesca correspondiente en el borde superior del riel del backplane y gire firmemente la parte inferior de la tarjeta hacia adentro hasta que el conector PCI de alta densidad quede completamente asentado. Fije los tornillos integrados en la base del panel frontal al riel de tierra del backplane para evitar desconexiones por vibración.

Arquitectura de red y reglas para la prevención de bucles

Al cablear la red de conmutación a través de los cuatro puertos, nunca conecte dos o más interfaces en un solo módulo escáner directa o indirectamente al mismo dispositivo físico de conmutador de red externo. Cada puerto de red en el módulo opera en un canal de medios completamente independiente. Crear bucles paralelos no intencionados inundará el dominio de difusión PROFINET, causando un colapso instantáneo de la comunicación a través del enlace remoto de E/S. Para topologías en anillo, asegúrese de que la estructura del anillo de red esté gobernada activamente por la configuración maestra del Protocolo de Redundancia de Medios PROFINET (MRP).

Recomendaciones de cableado y conexión a tierra de la fuente de alimentación de CC RX3i

Al desplegar este módulo junto con fuentes de alimentación de CC RX3i (como la IC695PSD140), el lado negativo de la entrada de 24 VCC debe estar conectado directamente a tierra. No establecer este punto de referencia puede resultar en fallas localizadas de la fuente de alimentación donde el LED de falla de la fuente se ilumina en fuentes adyacentes sin energía, cortando la distribución de energía a los módulos internos del backplane durante las secuencias de arranque.
