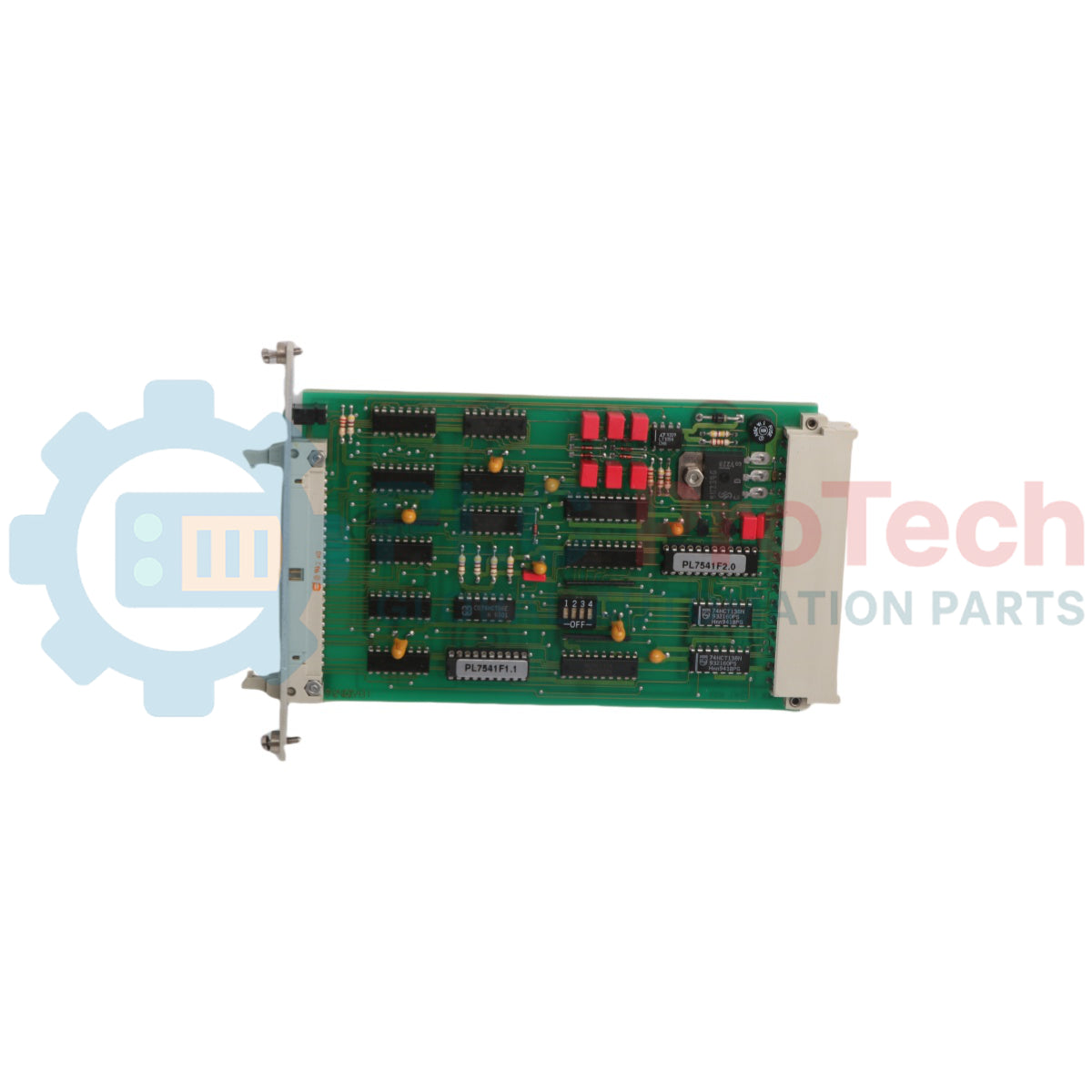

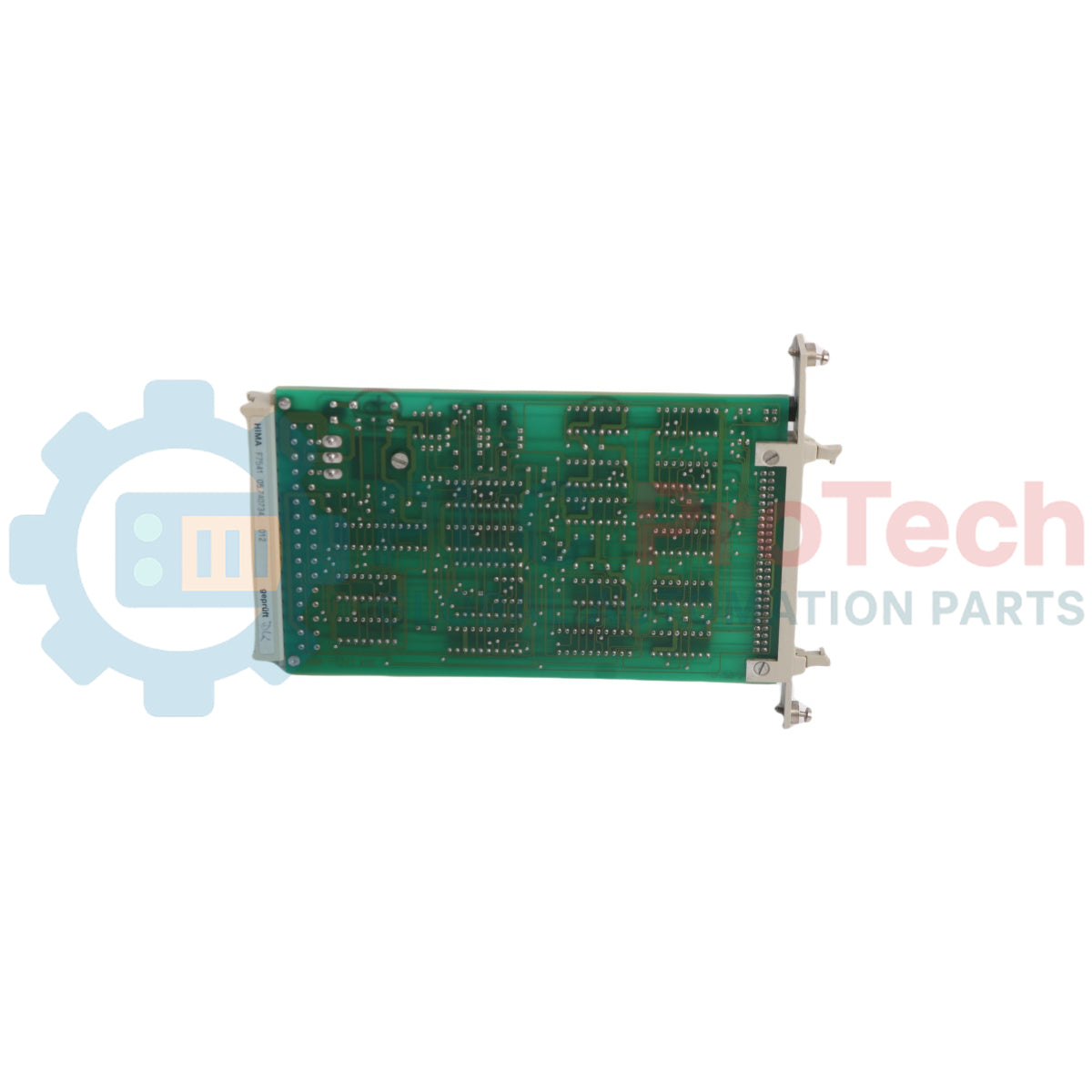

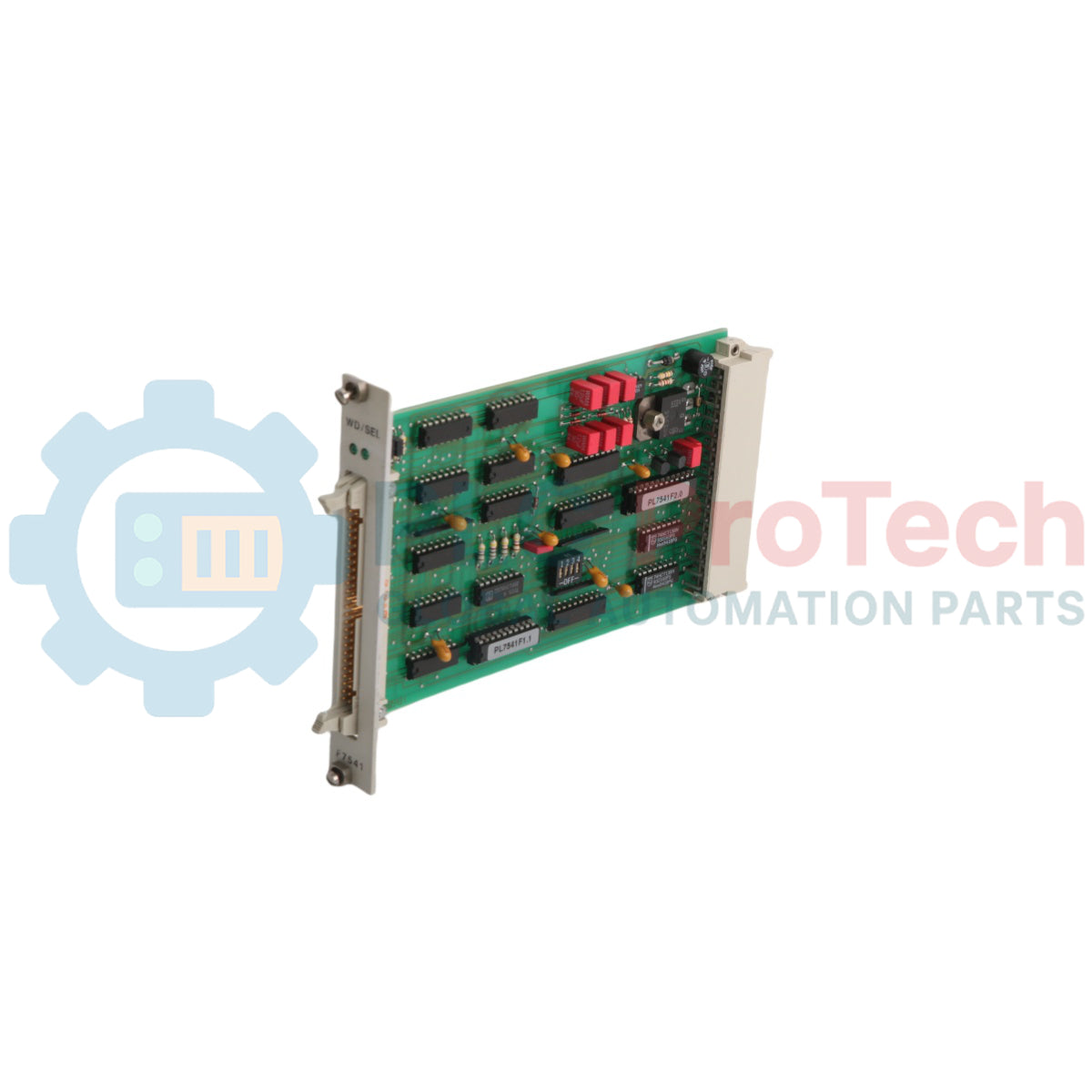

Módulo de sistema HIMA F 7541 (F7541) H41/H51

Descripción

El HIMA F 7541 es un módulo de sistema crítico para la seguridad, diseñado para su implementación en arquitecturas de automatización antiguas relacionadas con la seguridad H41 y H51. Como plataforma de hardware fundamental dentro de estos sistemas de seguridad certificados, este módulo gestiona la interfaz de control discreto y lógica dedicada para infraestructuras industriales de parada de emergencia. Para lograr la máxima disponibilidad del hardware y resistencia sistémica a fallos, el conjunto físico de la placa de circuito se fabricó específicamente mediante canales de fabricantes de equipos originales europeos e incorpora nodos de firmware grabados en fábrica, designados como PL7541. Se integra sin problemas en las posiciones del bastidor estándar HIMA de instalaciones antiguas, facilitando rutas directas de sustitución de hardware para evitar tiempos de inactividad en plantas de procesamiento activas.

Características

• Diseñado específicamente para sistemas antiguos y adaptado al sistema original H41 y H51 carcasas de controladores
• Incluye nodos de firmware de hardware preprogramados y optimizados para una distribución lógica segura
• Diseñado sobre una disposición de circuito estándar europea de grado industrial para garantizar una larga vida útil estructural
• Proporciona compatibilidad funcional y de pines para actualizaciones de paneles antiguos

Aplicaciones

• Lazos de seguridad de procesos de alta disponibilidad dentro de H41 y H51 infraestructuras
• Sistemas industriales de gestión de parada de emergencia (ESD)
• Matrices lógicas críticas de sistemas de gestión de quemadores (BMS)
• Mantenimiento durante la vida útil de instalaciones HIMA antiguas

Información de pedido

Especificaciones técnicas

Directrices de instalación

• Mitigación electrostática: Asegúrese de que una pulsera ESD homologada esté correctamente conectada a tierra antes de retirar el módulo de reemplazo de su bolsa protectora.
• Alineación del chasis: Guíe cuidadosamente el módulo por los rieles guía superior e inferior del chasis, presionando de manera uniforme hasta que el conector de contacto posterior quede completamente acoplado al plano posterior.
• Corrección del aflojamiento: Apriete firmemente los tornillos de montaje de la placa frontal para evitar el aflojamiento mecánico causado por la vibración ambiental industrial continua.
