Fabricante: Honeywell
Número de producto: 10105/2/1
País de origen:Estados Unidos
Tipo de producto: Módulos de entrada analógica a prueba de fallos
Pago: Transferencia bancaria, Western Union
Peso: 1500g
Puerto de envío: Xiamen
Garantía: 12 meses

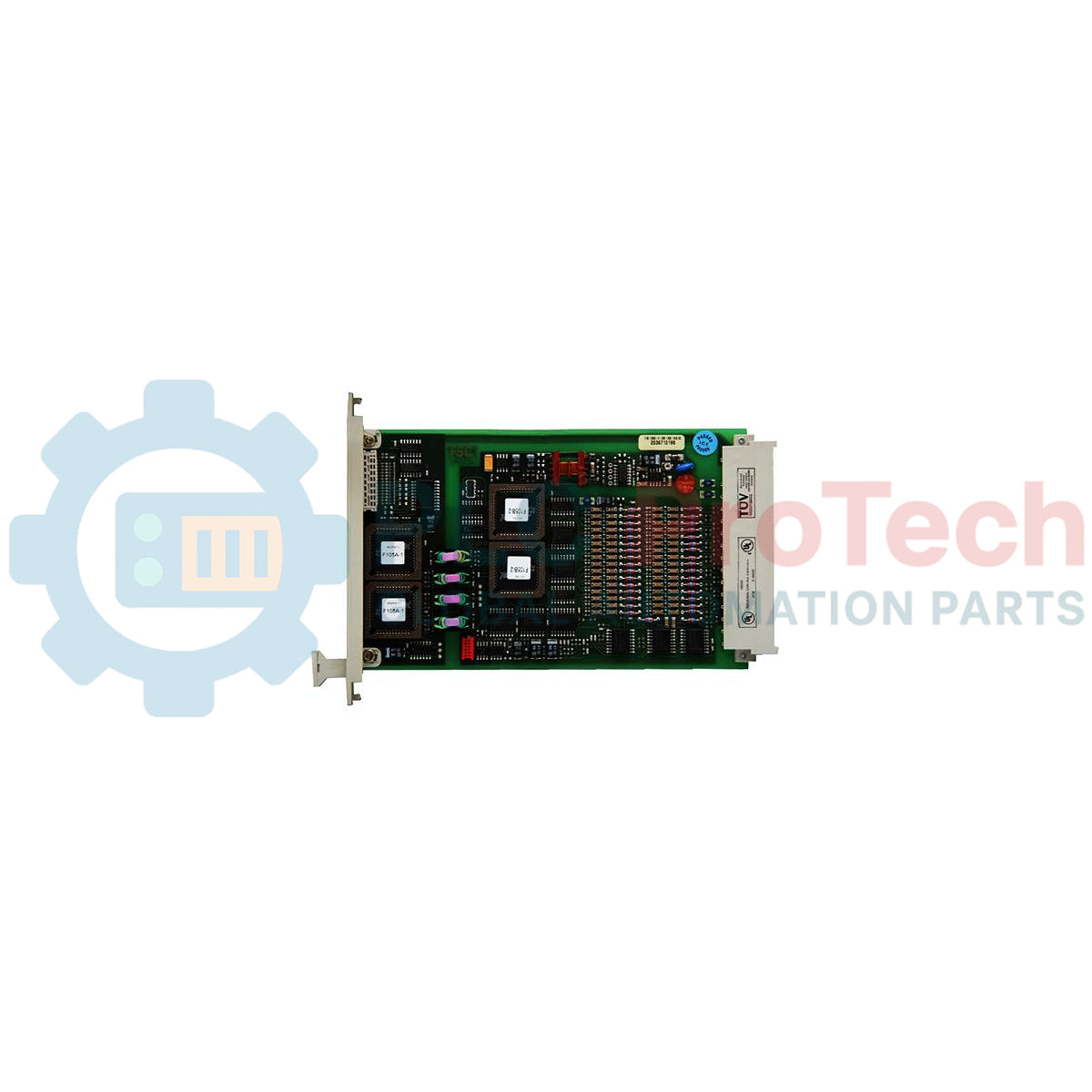

Diseñado para sistemas instrumentados de seguridad (SIS) de alta integridad, el Honeywell 10105/2/1 funciona como un módulo de entrada analógica de alta densidad y tolerante a fallos dentro de la arquitectura del sistema de control a prueba de fallos (FSC). Este módulo procesa hasta 16 canales analógicos críticos para la seguridad que funcionan con una alimentación de campo nominal de 24 Vcc. Para conectarse con transmisores industriales estándar, las entradas de alta impedancia requieren una conversión externa de corriente a tensión de 0-20 mA al rango nativo del módulo de 0 a 4,1 V. Esta conversión se realiza de forma transparente mediante conjuntos de terminación de campo específicos o unidades de conversión de plano posterior, manteniendo una separación galvánica completa y la integridad del lazo de seguridad.
| Parámetro | Valores de especificación |
|---|---|
| Fabricante | Honeywell |
| Número de pieza del módulo | 10105/2/1 |
| Referencia de clase de seguridad | AK1 a AK6 (AK6 se logra en funcionamiento redundante) |
| Versión de software requerida | Versión 500 o superior |
| Número de canales | 16 canales de entrada no aislados |
| Rango de tensión de entrada | De 0 a 4,1 Vcc (nominal) |
| Tensión de entrada máxima absoluta | ±36 Vcc |
| Impedancia de entrada | > 1 MOhm |
| Requisitos de alimentación del sistema | 5 Vcc a 35 mA; 24 Vcc a 35 mA |
| Resolución del convertidor A/D | 12 bits (inexactitud: ±1 LSB) |
| Inexactitud total del módulo | < 0,25 % del rango de escala completa |
| Diafonía entre canales | > 60 dB |
| Factor de forma físico | Eurocard de 3U (4 TE de ancho, 3 HE de altura) |
| Homologaciones | Conforme con CE; certificado por TÜV |
| Peso de envío (calculado) | 1,5 kg |
| Componente de interfaz | Método de conexión / Función |
|---|---|
| Módulo FTA-T-14 | Conjunto de terminación de campo externo. Convierte directamente los lazos de campo de 0-20 mA en la señal requerida de 0-4,1 Vcc mediante redes de resistencias de alta precisión. |
| Convertidor 10105/A/1 | Tarjeta de conversión de entrada analógica instalada en el conector de programación (Px), en el lado posterior del plano posterior de E/S de 19 pulgadas. |
| Lectura externa de tensión | Bucles de diagnóstico internos integrados que leen de vuelta las tensiones críticas para la seguridad a fin de garantizar una validación absoluta de las mediciones. |
El módulo requiere la versión 500 o posterior del software del sistema FSC. Ejecutar plataformas de firmware anteriores con este perfil de hardware físico específico puede impedir la sincronización de los diagnósticos y provocar un fallo al inicializar los estados de seguridad. Asegúrese de que el hardware de conversión correspondiente (como 10105/A/1) esté alineado con el conjunto del bastidor antes de aplicar la alimentación.
Dado que este es un módulo de alta impedancia (> 1 MOhm), intentar conectar directamente un lazo de transmisor estándar de 4-20 mA sin procesar a los pines de entrada sin un conjunto de conversión (ya sea el FTA-T-14 o 10105/A/1) hará que el canal de entrada se sature y active un fallo del sistema por lazo abierto. Los diseñadores del sistema deben asegurarse de que las resistencias de caída de precisión estén configuradas correctamente para escalar la señal de corriente a los límites de 0 a 4,1 Vcc.
Para garantizar que la diafonía se mantenga por encima del límite especificado de 60 dB en condiciones ruidosas, asegúrese de que todo el cableado de campo tendido desde los transmisores de proceso hasta el módulo FTA esté construido con pares trenzados de alta calidad y apantallados individualmente. Conecte las pantallas de los cables estrictamente en el lado del instrumento o en el bloque de terminales de tierra de seguridad del panel, pero nunca en ambos extremos, para evitar la creación de bucles de tierra.
Apague siempre por completo la alimentación activa de 24 Vcc del sistema y la alimentación auxiliar del lazo antes de insertar o extraer este módulo del plano posterior. La sustitución en caliente sin controles de derivación verificados puede provocar una parada de seguridad de todo el bastidor del sistema FSC y dañar las sensibles entradas ADC de 12 bits.
Verifique que la ranura del plano posterior esté libre de polvo e inspeccione si hay pines doblados en los conectores Eurocard traseros del módulo antes de alinearlo.
Deslice suavemente el módulo por los rieles guía designados de 4 TE del subbastidor físico hasta que los conectores del plano posterior queden firmemente asentados.
Apriete los tornillos de fijación superiores e inferiores de la placa frontal para garantizar una correcta puesta a tierra y estabilidad mecánica frente a las vibraciones industriales.
Vuelva a aplicar la alimentación mientras supervisa el panel de diagnósticos del sistema para verificar que las comprobaciones de diagnóstico se hayan realizado correctamente y que los 16 canales estén activos.
