Descripción

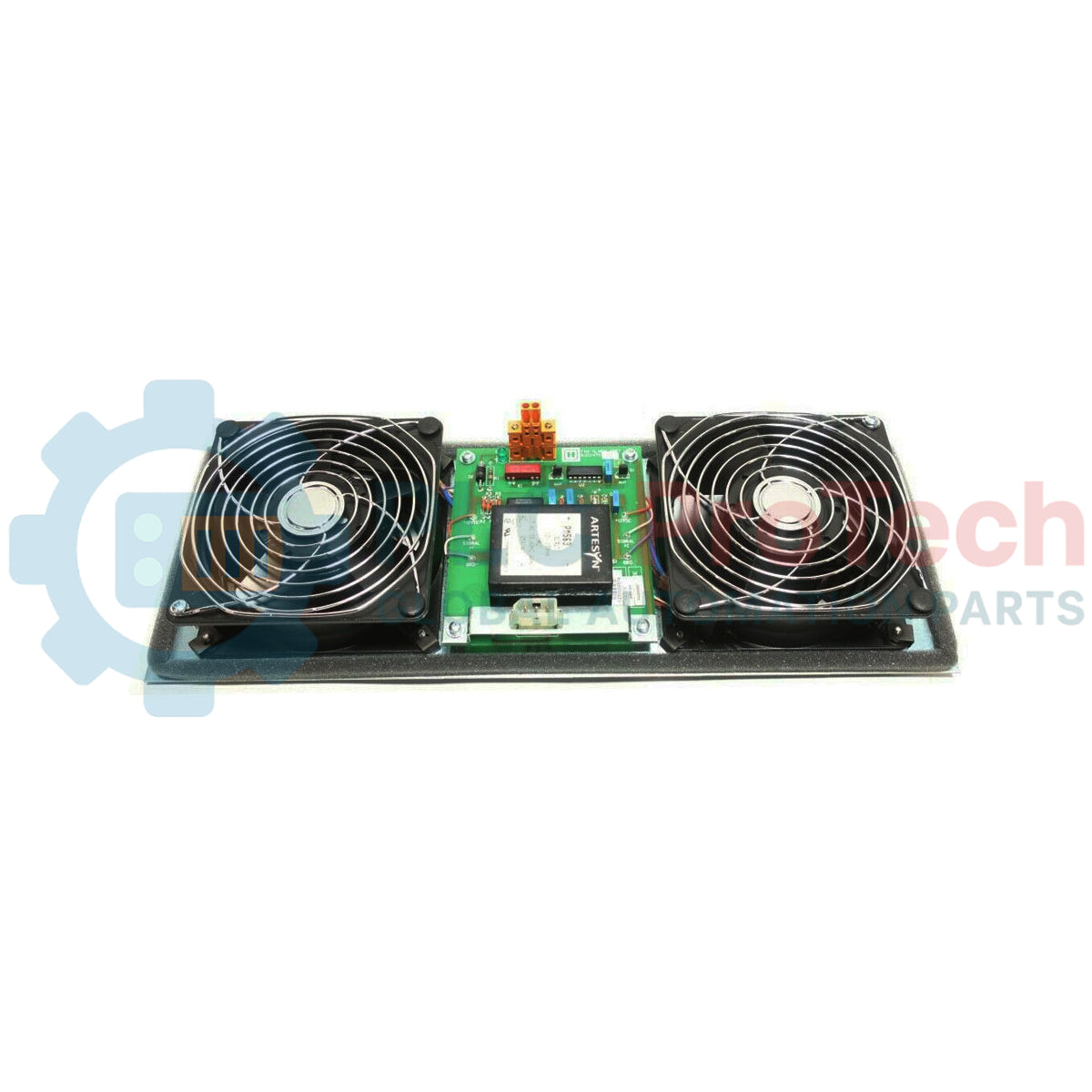

Diseñado para mantener el equilibrio térmico dentro de recintos críticos del sistema, el Honeywell 51199947-175 representa una solución de enfriamiento por convección forzada de alta confiabilidad, diseñada específicamente para gabinetes de control industrial. Este robusto conjunto integra un circuito activo de monitoreo de fallas que se conecta directamente con sistemas centrales de control supervisivo para asegurar una advertencia inmediata ante la desaceleración o falla del ventilador. Operando con un rango amplio de voltaje de entrada de 85-132V CA a 47-63 Hz, el conjunto proporciona un flujo de aire constante y de alto volumen para mitigar la acumulación de calor en gabinetes DCS y PLC de alta densidad, protegiendo componentes electrónicos sensibles de la degradación térmica.
Características Clave
-
Monitoreo de Alarma Integrado: Interruptor de contacto de hardware dedicado que activa un estado de alarma durante condiciones de bloqueo del motor o falla de energía.
-
Amplia Tolerancia de Voltaje de Entrada: Diseñado para soportar fluctuaciones de voltaje de 85V a 132V CA sin comprometer la velocidad del ventilador ni la dinámica del flujo de aire.
-
Sistema de Rodamiento de Grado Industrial: Diseñado para operaciones continuas 24/7 en ambientes de sala de control con alta temperatura ambiente.
-
Construcción de Marco Duradero: Chasis de montaje robusto que permite la instalación directa en configuraciones estándar de bastidores de gabinetes industriales.
Aplicaciones
- Gestión térmica del gabinete del sistema Honeywell TDC 3000 y Experion PKS.
- Ventilación activa del gabinete del suministro principal de energía y controlador del sistema.
- Entornos industriales severos que requieren enfriamiento por presión positiva y retroalimentación activa de diagnóstico a nivel de sistema.
Especificaciones Técnicas
| Parámetro |
Valores de Especificación |
| Fabricante |
Honeywell |
| Número de Modelo |
51199947-175 |
| Voltaje de Operación Nominal |
85 a 132V CA |
| Frecuencia de Línea Nominal |
47 a 63 Hz |
| Consumo de Corriente Nominal |
0.5A CA |
| Clasificación del Contacto de Alarma |
0.5 Amperios Máx DC / Pico AC Resistivo |
| Límite de Voltaje del Interruptor de Alarma |
200 VDC Pico |
| Peso Neto de la Unidad |
3.22 kg |
| Peso de Envío (Calculado) |
4.50 kg |
Conexiones e Interfaces
| Conexión de Terminal |
Asignación de Señal / Circuito |
| L / N / PE |
Suministro de Entrada de CA (Línea, Neutro, Tierra de Protección) |
| Contacto de Interruptor de Alarma 1 |
Retorno Común del Contacto de Alarma |
| Contacto del Interruptor de Alarma 2 |
Salida de Alarma Activa (Dispara circuito abierto/cerrado ante pérdida de velocidad) |
Perspectivas Empíricas de Ingeniería
Modelos Alternativos y Compatibilidad
El 51199947-175 actúa como un reemplazo directo para conjuntos de ventiladores antiguos sin monitoreo de alarma usados en marcos de gabinetes heredados de Honeywell. Al actualizar gabinetes antiguos a esta variante monitoreada, asegúrese de que la configuración de la tarjeta de entrada digital en el nodo Honeywell (por ejemplo, módulos HLAI o DI) esté correctamente mapeada para reconocer el cambio de estado del interruptor de contacto seco.
Errores Comunes en la Aplicación y Notas de Ingeniería
Evite usar este conjunto en ambientes con alta concentración de gases corrosivos sin una prefiltración adecuada. Aunque la carcasa del motor del ventilador está sellada, la acumulación de polvo en el rotor del sensor de alarma puede activar alarmas de fallo prematuro incluso cuando el ventilador sigue girando a RPM nominal. Asegure cambios regulares del panel de filtros para maximizar la vida útil.
Consejos para Puesta en Marcha y Cableado
Para evitar la acoplamiento de ruido eléctrico del motor del ventilador de CA en circuitos analógicos de alta sensibilidad del DCS, aísle los cables de retroalimentación del contacto de alarma. Pase los contactos de alarma duales a través de un cable par trenzado blindado (STP) directamente hacia el panel de terminales auxiliar, conectando a tierra la pantalla únicamente en el lado del controlador.
Directrices de Instalación
ADVERTENCIA CRÍTICA: Niveles peligrosos de voltaje están presentes dentro de los bloques de terminales del gabinete. Desenergice y bloquee todas las líneas de alimentación de CA entrantes antes de iniciar el montaje físico o las terminaciones de cables. Verifique la ausencia de voltaje con un instrumento calibrado antes de comenzar el trabajo.
1
Coloque el conjunto dentro de la ranura del ventilador del gabinete, alineando los orificios del chasis con las roscas estándar de montaje en rack. Asegure el ventilador usando el hardware designado para amortiguación de vibraciones.
2
Conecte el cable de tierra de protección al bloque de terminales PE para asegurar una correcta conexión a tierra en caso de fallos eléctricos antes de conectar las líneas de corriente alterna viva y neutra.
3
Termine las líneas de salida de alarma de contacto seco al módulo de entrada digital de su sistema. Verifique los parámetros correctos de torque en los terminales para evitar contactos de alta resistencia.
