Fabricante: Honeywell
Número de producto: 51204166-175
País de origen:Estados Unidos
Tipo de producto: Ensamblajes de terminación de campo de relé de salida digital
Pago: Transferencia bancaria, Western Union
Peso: 1000g
Dimensiones: 31,0 cm x 15,0 cm x 8,0 cm (12,2" x 5,9" x 3,1")
Puerto de envío: Xiamen
Garantía: 12 meses

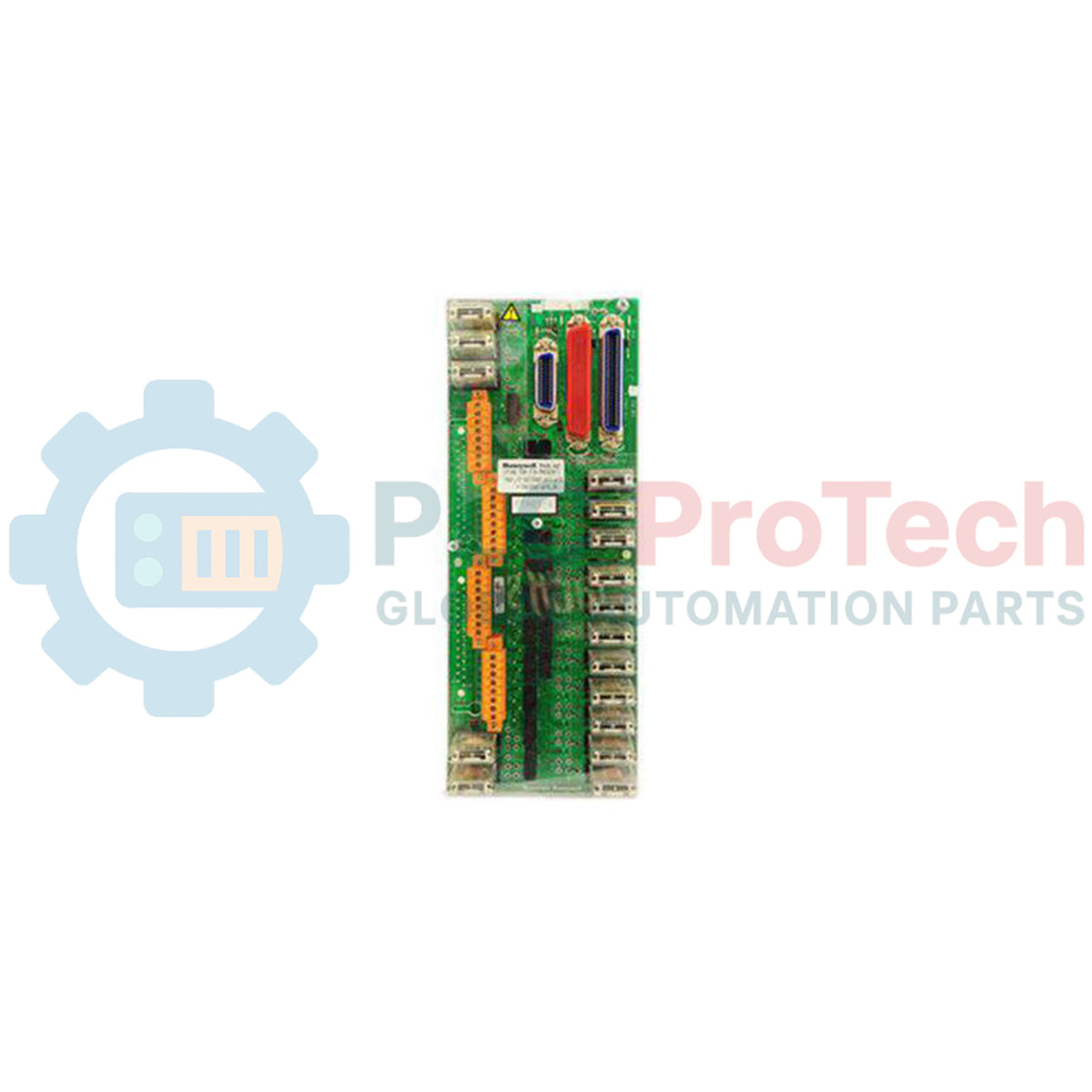

Diseñado para funcionar en paneles de conexionado reforzados, el Honeywell 51204166-175 es un conjunto de terminación de campo (FTA) con recubrimiento protector que actúa como puente de hardware entre los procesadores de salida digital y los actuadores de campo de alta potencia. Diseñado como parte de la arquitectura del sistema de control heredado Honeywell TDC 3000, este módulo de relés de salida digital proporciona aislamiento eléctrico y capacidades de conmutación de alta resistencia para lazos de proceso críticos. La placa está equipada con un recubrimiento protector (designación del sufijo -175) para evitar la degradación causada por la humedad, el polvo y los gases corrosivos en entornos industriales exigentes. Al aislar la electrónica de control sensible del ruido eléctrico y los picos de tensión del lado de campo, garantiza la integridad del sistema a largo plazo y un funcionamiento fiable.
| Parámetro | Valor de la especificación |
|---|---|
| Fabricante | Honeywell |
| Número de pieza / SKU | 51204166-175 |
| Compatibilidad del sistema | Sistemas TDC 3000 / Experion UCN |
| Tipo de módulo | Conjunto de terminación de campo (FTA) de relés de salida digital |
| Número de canales | 16 canales |
| Protección ambiental | Recubrimiento protector (conforme con ISA S71.04 G3) |
| Tensión de control nominal | 24 VCC (lado del sistema) |
| Tipo de contacto | Contactos secos electromecánicos |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) |
| Temperatura de almacenamiento | -40 a 85 °C (-40 a 185 °F) |
| Rango de humedad | 5 % a 95 % de HR (sin condensación) |
| Peso de envío (calculado) | 1,00 kg (2,20 lb) |
| Dimensiones del paquete (calculadas) | 31,0 cm x 15,0 cm x 8,0 cm (12,2" x 5,9" x 3,1") |
| País de origen | Estados Unidos |
| Puerto de conexión | Función / asignación |
|---|---|
| Interfaz de cable multipin | Se conecta directamente a la tarjeta de salida digital IOP (procesador de entrada/salida) mediante un cable estándar del sistema TDC 3000. |
| Bloques de terminales de campo | Terminales de compresión con tornillo que aceptan cables de 0,5 a 2,5 mm2 (20 a 12 AWG) para contactos de relé del lado de campo. |
| Espárrago de puesta a tierra | Punto de conexión a tierra del chasis para garantizar la integridad del blindaje y la seguridad eléctrica. |
El 51204166-175 es el equivalente funcional de sustitución directa con recubrimiento conformado de la versión sin recubrimiento 51204166-075. En entornos industriales exigentes con trazas de sulfuro de hidrógeno (H2S), cloro o alta humedad relativa, sustituir los conjuntos sin recubrimiento por la variante -175 evita la microcorrosión en las pistas y los pines de los terminales de los relés. Esta tarjeta funciona perfectamente con tarjetas IOP de salida digital de Honeywell, como las HLAI y los procesadores de salida digital estándar, sin requerir modificaciones en las definiciones de la base de datos ni en las configuraciones de la estrategia de control en los entornos Experion o Local Control Network (LCN).
Al conmutar cargas de campo altamente inductivas, como válvulas solenoides grandes o arrancadores magnéticos de motores, los ingenieros deben instalar dispositivos externos de supresión de arco. Para circuitos operados con CA, se debe cablear una red supresora RC en paralelo con la carga. Para circuitos operados con CC, se debe instalar un diodo de rueda libre con polarización inversa. No proporcionar supresión externa provoca una rápida erosión de los contactos, la soldadura eventual de los contactos secos y ruido eléctrico de alta frecuencia que puede propagarse de regreso a la red de control UCN.
Durante la puesta en servicio del gabinete, verifique que la fuente de alimentación del sistema de 24 VCC que suministra energía al FTA sea estable y limpia. Al tender el cable del sistema prefabricado desde la tarjeta IOP hasta el 51204166-175, asegúrese de mantener un radio de curvatura mínimo de 75 mm para evitar esfuerzos estructurales en los cabezales del conector multipin. Todas las conexiones de terminales de tornillo deben apretarse a 0,5 Nm para evitar puntos de contacto de alta resistencia, que pueden provocar problemas térmicos localizados en condiciones de carga máxima.
ADVERTENCIA CRÍTICA:
Desconecte todas las fuentes de alimentación primaria de CA y CC que suministran energía tanto al bastidor de control como a los terminales de interconexión del lado de campo antes de realizar cualquier instalación, extracción o ajuste del cableado. Trabajar con componentes energizados implica un riesgo grave de descarga eléctrica, daños al equipo y disparos accidentales del proceso.
Verifique que el riel DIN o la placa de montaje del gabinete estén firmes y correctamente conectados al sistema de puesta a tierra de la instrumentación de la planta.
Alinee los clips de montaje del chasis FTA con el riel DIN y presione firmemente la unidad hasta que encaje de forma segura.
Conecte el cable de interfaz del sistema prefabricado desde la ranura correspondiente de la tarjeta IOP al conector multipin integrado del 51204166-175.
Conecte los cables de control individuales de los relés del lado de campo a las posiciones etiquetadas del bloque de terminales, asegurando la polarización adecuada y prácticas de blindaje seguras.
