Honeywell 51304481-150 MC-PAIL02 TDC 3000, módulo procesador LLAI

Descripción

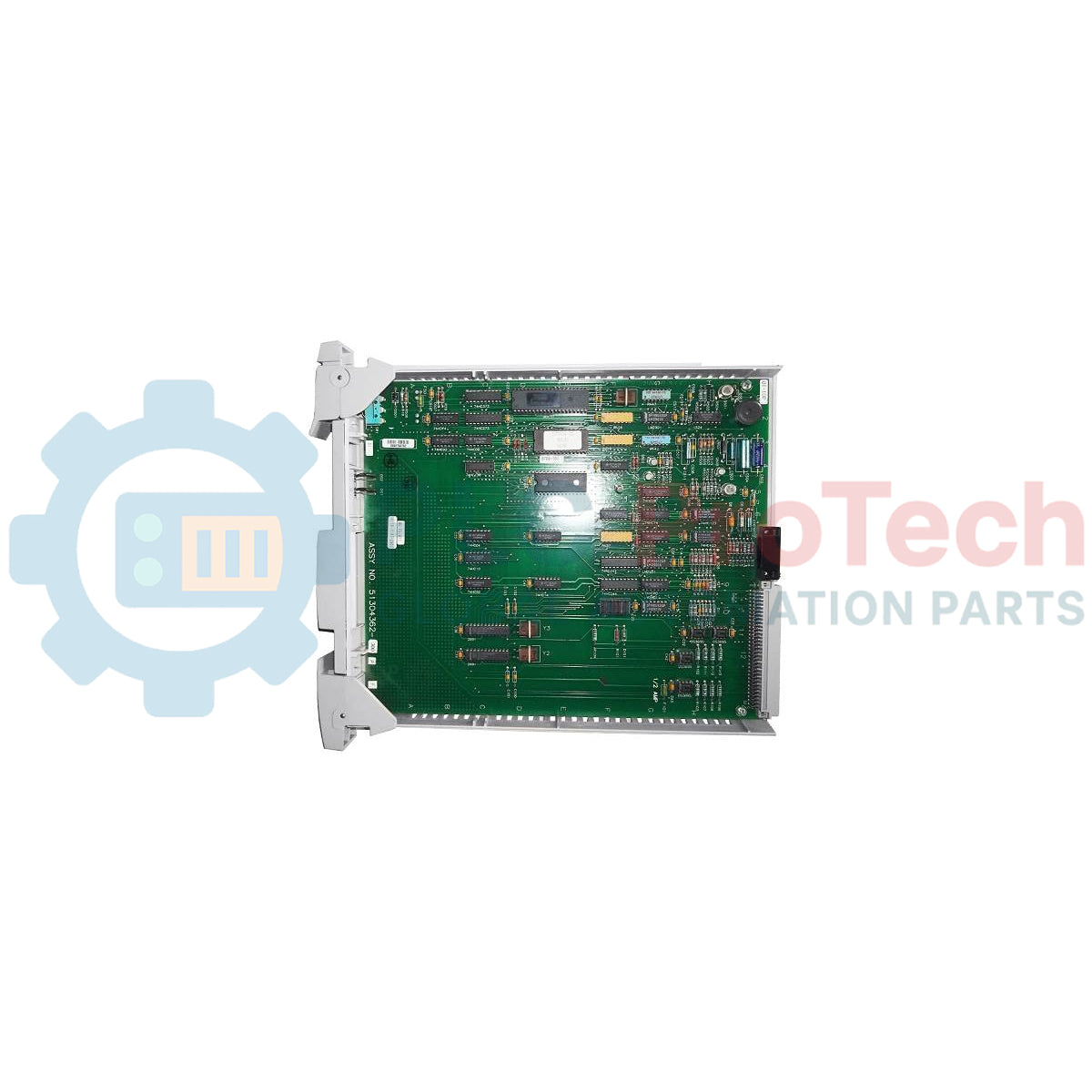

La función principal de la tarjeta procesadora MC-PAIL02 (número de pieza 51304481-150) es procesar señales analógicas de bajo nivel altamente sensibles en entornos de control Honeywell TDC 3000. Diseñado como procesador de entradas analógicas de bajo nivel (LLAI), este módulo se conecta directamente a hasta 8 sensores de campo de bajo nivel, como termopares y RTD, y convierte las débiles entradas eléctricas de milivoltios en valores digitales estabilizados para la interfaz del controlador del sistema. Gracias a su avanzado recubrimiento conformado, este conjunto está sellado con una barrera protectora de polímero ultrafina que garantiza la integridad operativa a largo plazo y protege los delicados componentes electrónicos contra los efectos destructivos de la alta humedad, la humedad ambiental y los contaminantes químicos suspendidos en el aire, habituales en instalaciones industriales pesadas.

Características

• Proporciona 8 canales de entrada analógica aislados y de alta precisión para señales de bajo nivel.
• Los circuitos de la PCB con recubrimiento conformado ofrecen una protección sólida contra gases industriales corrosivos y la humedad.
• El diseño conforme con CE garantiza el pleno cumplimiento de las normas europeas de compatibilidad electromagnética (EMC).
• Compatible directamente con los bastidores de tarjetas Honeywell High-Performance Process Manager (HPPM) y Advanced Process Manager (APM).
• Optimizado para el procesamiento en el rango de milivoltios bajos, lo que garantiza una integración fiable de sensores térmicos y de presión.

Aplicaciones

• Sistemas de monitoreo térmico en plantas de generación eléctrica que requieren la terminación directa de termopares.
• Procesos petroquímicos y de refinación de petróleo que operan en condiciones ambientales corrosivas y de alta humedad.
• Instalaciones de procesamiento químico pesado que utilizan arquitecturas de control APM/HPPM centralizadas.

Especificaciones técnicas

Conexiones e interfaces

Información técnica empírica

Modelos alternativos y compatibilidad

La MC-PAIL02 (51304481-150) sirve como reemplazo directo y conforme con la normativa CE para los procesadores LLAI Honeywell antiguos. Al actualizar desde un módulo de sistema que no cumple con la normativa CE, asegúrese de que el cableado de campo asociado, las placas de terminales y la puesta a tierra del gabinete del sistema cumplan las normas de apantallamiento CE para evitar lazos de tierra localizados. Las distribuciones de programación y las configuraciones de puntos dentro del entorno de software APM/HPPM son idénticas, lo que permite un reemplazo mecánico y de configuración directo.

Errores comunes de aplicación y notas de ingeniería

Dado que el módulo LLAI gestiona señales desde niveles de microvoltios hasta niveles bajos de milivoltios, es excepcionalmente sensible al ruido electromagnético de alta frecuencia. Evite tender los cables de extensión de los termopares junto a cables de CA de alta tensión dentro de las canaletas del panel. Asegúrese siempre de que los sensores de compensación de unión fría (CJC) ubicados en el conjunto de terminación de campo (FTA) correspondiente funcionen correctamente; un sensor CJC defectuoso provocará una deriva significativa de la señal en los 8 canales de entrada.

Consejos de puesta en servicio y cableado

Antes de insertar la tarjeta en un archivo de tarjetas HPPM/APM activo y energizado, vuelva a comprobar los interruptores de dirección del enlace de E/S en la parte posterior del conjunto de la ranura. Aunque los módulos Honeywell IOP admiten el intercambio en caliente bajo tensión, siempre debe colocar en modo «Manual», desde la consola del operador, cualquier lazo de control activo vinculado a estas entradas antes de extraer físicamente la tarjeta, para evitar activar enclavamientos de seguridad o apagados por ESD.
