Descripción

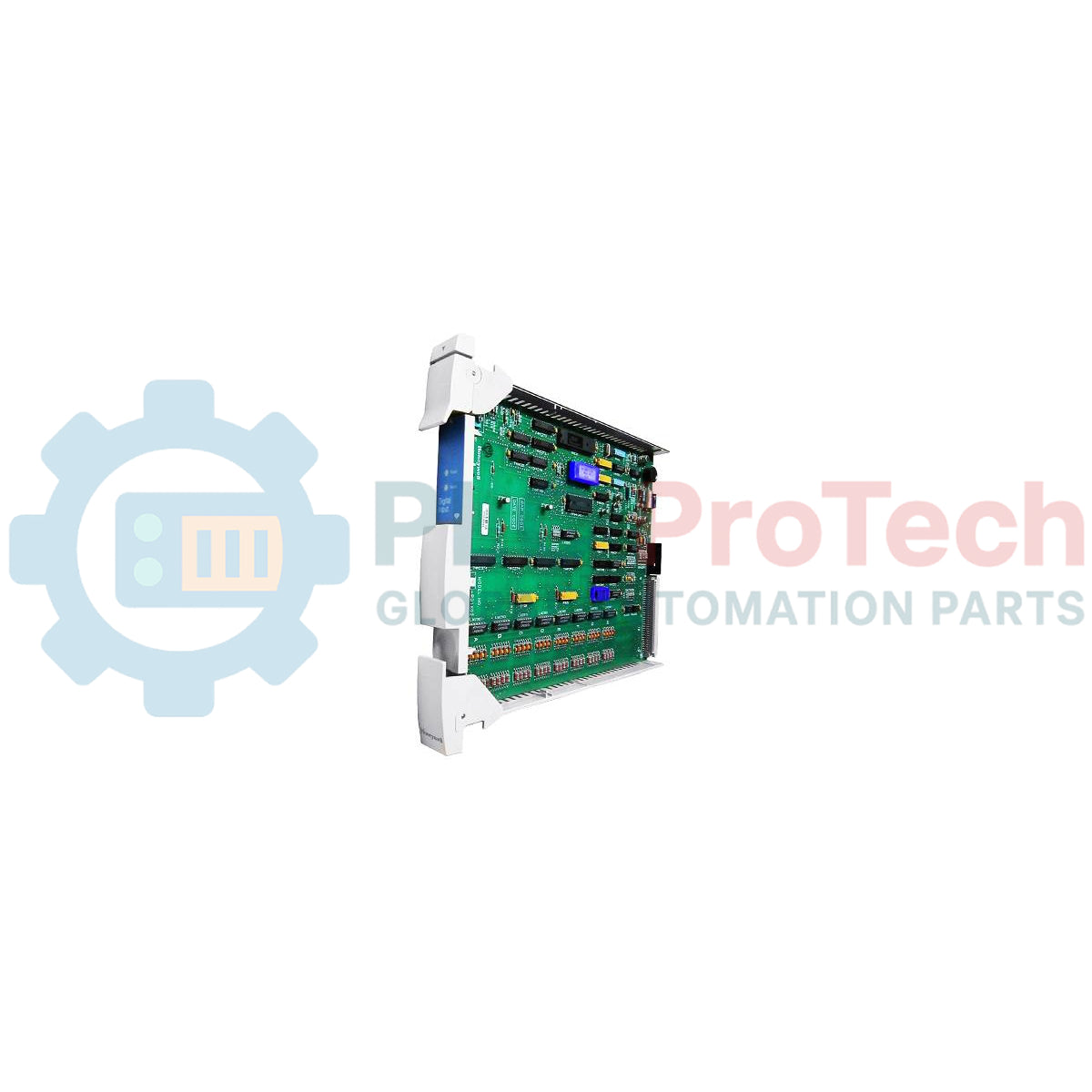

Manejando señales binarias de campo dentro de entornos de procesos industriales, el Honeywell 51304485-100, también designado como MU-PDIX02, funciona como una tarjeta procesadora de entrada digital de alta densidad para sistemas de control TDC 3000 y Experion. Este conjunto de circuitos impresos (PWA) está diseñado para conectar entradas digitales del lado de campo directamente con el backplane del High Performance Process Manager (HPM) o Advanced Process Manager (APM), traduciendo cambios discretos de estado en lógica del sistema. Con un acabado con recubrimiento conformal (CRP), este módulo ofrece protección superior contra humedad, polvo y contaminantes corrosivos en el aire típicos de plantas químicas y salas de control de refinerías.
Características Clave
-
PWA con Recubrimiento Conformal: El procesamiento certificado CRP (protección contra corrosión) protege componentes sensibles de montaje superficial de atmósferas industriales agresivas.
-
Aislamiento por Optoacoplador: Protege la lógica de control interna del sistema contra sobretensiones de alto voltaje y transitorios eléctricos del lado de campo.
-
Captura Rápida de Cambios de Estado: Proporciona escaneo de alta velocidad de entradas de contacto discreto para alarmas confiables y seguimiento de Secuencia de Eventos (SOE).
-
Arquitectura de Alta Densidad: Maximiza la eficiencia de ranuras en el gabinete al alojar múltiples canales de entrada digital por tarjeta.
-
Integración Directa al Sistema: Totalmente compatible con configuraciones heredadas de chasis Honeywell y arquitecturas modernas de migración Experion HPM.
Aplicaciones
-
Operaciones Petroquímicas Refinadas: Monitoreo de interruptores de posición de válvulas y verificación de estados límite.
-
Sistemas de Generación de Energía: Monitoreo de sistemas eléctricos de disparo, estados de interruptores y indicadores de estado del generador.
-
Molinos de Pulpa y Papel: Interfaz de entrada de contacto seco desde centros de control de motores (MCC) y interruptores de enclavamiento de seguridad.
-
Tratamiento de Agua/Aguas Residuales: Agregación remota de interruptores de nivel, estado de funcionamiento de bombas y contactos de error del sistema.
Especificaciones Técnicas
| Parámetro |
Valor de Especificación |
| Fabricante |
Honeywell |
| Designación del Modelo |
MU-PDIX02 |
| Número de Parte |
51304485-100 |
| Tipo de Módulo |
Procesador de Entrada Digital PWA |
| Protección Ambiental |
Recubrimiento Conformal (CRP - Producto Resistente a la Corrosión) |
| Compatibilidad del Sistema |
Sistemas TDC 3000 / Experion PM, APM, HPM |
| Conexión de Interfaz |
Conector de cinta de alta densidad a conjunto de terminación de campo (FTA) |
| Rango de temperatura de operación |
0 a 60 °C |
| Rango de temperatura de almacenamiento |
-40 a 85 °C |
| Peso de envío (calculado) |
4,0 kg |
| Dimensiones del paquete (calculadas) |
32,0 x 25,0 x 6,5 cm |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
El MU-PDIX02 sirve como una actualización directa para las variantes sin recubrimiento conformado (como el MU-PDI02 estándar o variantes de revisiones anteriores). Al realizar un reemplazo directo, asegúrese de que el conjunto de terminación de campo (FTA) y los conectores de cable correspondientes estén revisados por oxidación, ya que los pines antiguos son susceptibles a la degradación superficial tras ciclos de varias décadas.
Errores comunes en la aplicación y notas de ingeniería
En ensamblajes de gabinetes cerrados que contienen bastidores de tarjetas densos, la acumulación localizada de calor puede provocar un desplazamiento prematuro del optoacoplador. Mantener los ensamblajes funcionales de ventiladores del gabinete es fundamental. Asegúrese de que cualquier ranura de tarjeta no poblada adyacente a la tarjeta esté cubierta con paneles ciegos para mantener una correcta circulación vertical del aire a través de la superficie del PWA.
Consejos para puesta en marcha y cableado
Siempre verifique que el cable de drenaje de la pantalla del cable de entrada de campo esté conectado estrictamente en el punto de tierra del chasis FTA y no en ambos extremos. La conexión a tierra en dos puntos introduce bucles de tierra que pueden manifestarse como oscilaciones intermitentes del estado digital o falsas alarmas dentro del supervisor lógico.
Pautas de instalación
ADVERTENCIA CRÍTICA
Antes de insertar o extraer la tarjeta del procesador, aísle completamente todas las fuentes de alimentación del lado del sistema y del lado del campo. Se deben observar estrictamente las precauciones contra descargas estáticas. Use una pulsera ESD aprobada y conectada a tierra durante todo el proceso de manipulación e instalación para evitar daños no reversibles a los componentes CMOS internos.
1
Apague la ranura específica de la tarjeta verificando los LED de estado del backplane y aislando la fuente de alimentación local de terminación de campo.
2
Verifique que las guías plásticas de la tarjeta estén libres de residuos y que los pines del zócalo del backplane de la tarjeta estén completamente rectos y sin daños.
3
Alinee suavemente los bordes de la tarjeta con las ranuras de la ranura y empuje firmemente hasta que la tarjeta esté completamente asentada en el conector del backplane. Asegure los mecanismos de retención del módulo.
4
Reconecte el arnés de cable FTA, restaure la alimentación de entrada y realice la verificación estándar de diagnóstico punto a punto a través del terminal supervisor.
