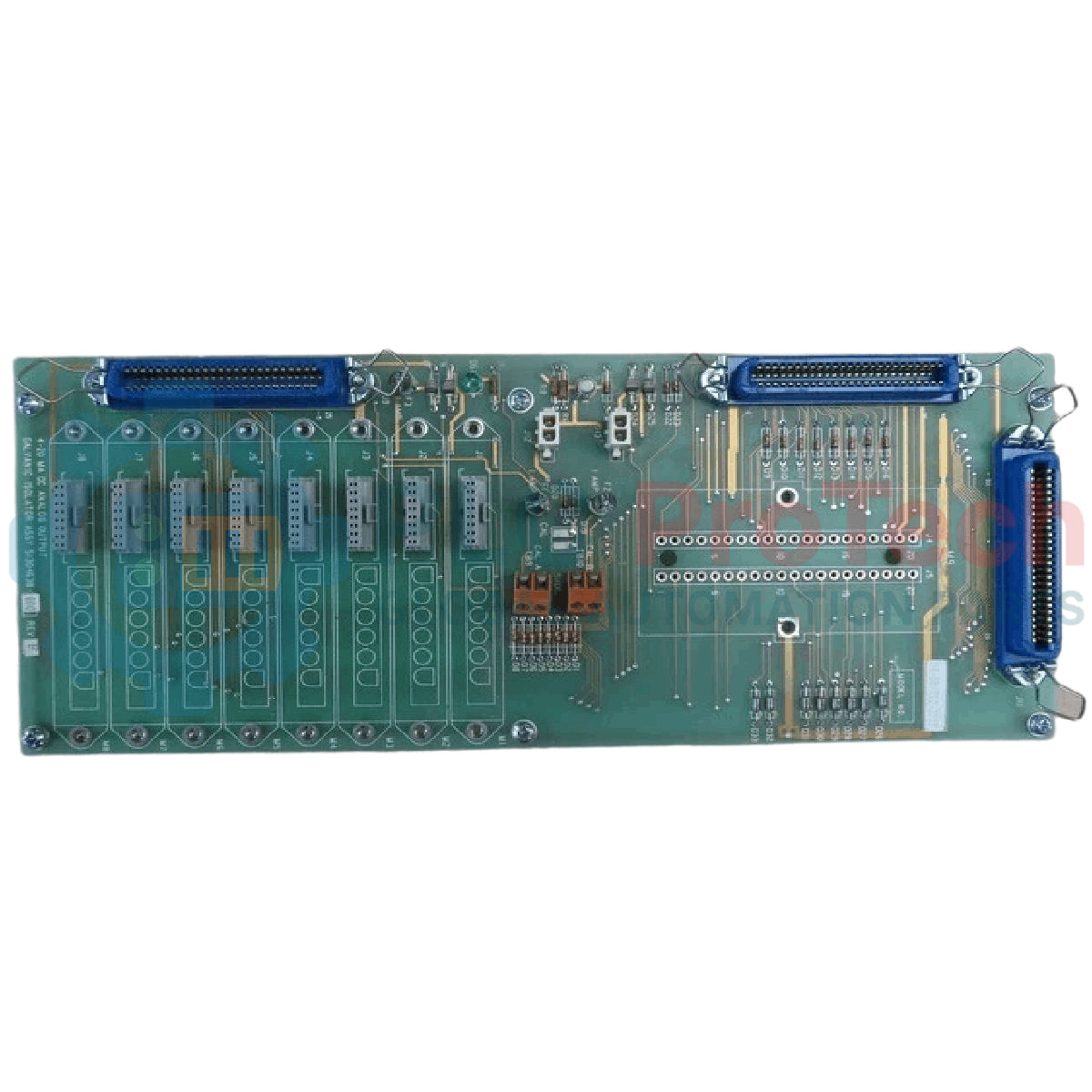

Aislador galvánico de salida analógica Honeywell 51304638-600 Rev F

SKU 51304638-600

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Honeywell

  • Número de producto: 51304638-600

  • País de origen:Estados Unidos

  • Tipo de producto: Aisladores galvánicos de salida analógica

  • Pago: Transferencia bancaria, Western Union

  • Peso: 3000g

  • Dimensiones: 25,0 cm x 18,0 cm x 10,0 cm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

Al proporcionar un aislamiento eléctrico esencial para los circuitos de control de salida analógica en entornos de procesos, el Honeywell 51304638-600 funciona como un aislador galvánico de salida analógica Rev. F de alta fiabilidad. Este módulo de grado instrumental está diseñado para interrumpir los bucles de tierra, bloquear las sobretensiones eléctricas transitorias y garantizar una transmisión precisa de la señal entre los controladores DCS principales y los elementos de control instalados en campo, como válvulas de control, actuadores y posicionadores. Mediante la separación galvánica magnética u óptica, protege los componentes electrónicos sensibles de la sala de control frente a fallos del lado de campo y a las interferencias electromagnéticas (EMI).

Características

  • Aislamiento galvánico: Proporciona una sólida barrera de aislamiento que evita los bucles de potencial de tierra entre los sistemas de control y los equipos de campo.
  • Optimización de la revisión F: Perfiles térmicos mejorados y componentes de estado sólido de alta fiabilidad para prolongar la vida útil.
  • Baja distorsión de señal: Proporciona una reproducción de la señal analógica con alta linealidad, manteniendo la integridad de la calibración desde la entrada hasta la salida.
  • Integración del sistema: Diseñado específicamente para un montaje sencillo en conjuntos de terminación de campo (FTA) de Honeywell.
  • Compatibilidad con circuitos de control pasivos: Optimizado para configuraciones estándar de circuitos de corriente de 4-20 mA.

Aplicaciones

  • Sistemas de control de procesos petroquímicos y de refinerías de petróleo.
  • Barreras de seguridad intrínseca en circuitos de instrumentación de áreas peligrosas.
  • Sistemas auxiliares de generación de energía y control de turbinas.
  • Circuitos de distribución para el tratamiento de agua y aguas residuales.

Especificaciones técnicas

Parámetro Valor / especificación
Fabricante Honeywell
Número de modelo 51304638-600
Revisión de hardware Rev. F
Tipo de dispositivo Aislador galvánico de salida analógica
Rango de señal 4-20 mA CC
Sistemas compatibles Honeywell TDC 3000 / TPS / serie Experion
Mecanismo de aislamiento Separación mediante barrera galvánica
Peso de envío (calculado) 3,0 kg
Dimensiones del paquete (calculadas) 25,0 cm x 18,0 cm x 10,0 cm

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

El 51304638-600 Rev F es totalmente compatible con versiones anteriores Rev D y Rev E de la misma familia de piezas. Al sustituir módulos en conjuntos de terminación de campo (FTA) TDC 3000 antiguos, confirme que las ranuras de canal activas estén limpias y que las alineaciones de los pines existentes no hayan sufrido fatiga mecánica durante años de servicio.

Errores comunes de aplicación y notas de ingeniería

En instalaciones en gabinetes cerrados con configuraciones densas de múltiples canales, la acumulación térmica puede afectar los canales de aislamiento pasivo. Mantenga un flujo de aire adecuado a través de la carcasa del gabinete para evitar la deriva de la calibración de corriente inducida por la temperatura. Asegúrese de que la resistencia externa del lazo no supere la capacidad máxima de carga impulsada especificada por la tarjeta controladora de salidas analógicas del host que alimenta el aislador.

Consejos de puesta en servicio y cableado

Verifique siempre la polaridad de la señal antes de conectar los lazos de campo. La polaridad invertida no dañará el módulo gracias a los circuitos de protección integrados, pero interrumpirá el funcionamiento de los lazos y notificará una falla de circuito abierto en el controlador host. Utilice cableado de par trenzado y apantallado para todas las conexiones de salida, conectando el blindaje exclusivamente en el extremo del gabinete de control del sistema.

Directrices de instalación

ADVERTENCIA CRÍTICA:

Desenergice todas las fuentes de alimentación del portador/placa posterior del sistema y de los lazos de los instrumentos de campo antes de intentar insertar o extraer el módulo. No seguir los protocolos adecuados de seguridad y descarga electrostática puede provocar fallos en la tarjeta de control o interrupciones transitorias en las señales de los lazos activos.

1
Asegúrese de estar conectado a tierra mediante una pulsera ESD calibrada, conectada a un punto de tierra del sistema verificado.
2
Inspeccione visualmente los conectores de borde del módulo y los pines de acoplamiento físicos para detectar polvo, corrosión o desalineación física.
3
Alinee cuidadosamente el módulo en la ranura designada del conjunto de terminación de campo (FTA) y aplique una presión firme y uniforme hasta que la tarjeta quede completamente asentada.
4
Vuelva a verificar la secuencia del cableado del lazo, energice el circuito y realice una comprobación del lazo a 4 mA y 20 mA para confirmar la calibración del lazo.

Preguntas frecuentes

¿El Honeywell 51304638-600 es compatible con versiones anteriores?

Sí, el módulo Rev F es compatible con las revisiones Rev D y Rev E. Confirme las configuraciones de los pines y limpie la ranura del portador FTA antes de la instalación.

¿Cómo gestiona el módulo los bucles de tierra en el circuito analógico?

Proporciona separación galvánica entre los circuitos de control del lado del sistema anfitrión y los dispositivos del lado de campo, aislando potenciales de tierra potencialmente destructivos.

¿Cuál es el rango principal de las señales de entrada y salida de este aislador?

Está diseñado para transmitir linealmente señales analógicas de control estándar de 4 a 20 mA CC a través de la barrera de aislamiento.

¿Dónde debe conectarse a tierra el blindaje del cable de señal?

El cableado del blindaje debe conectarse y ponerse a tierra únicamente en el extremo del gabinete del controlador para evitar la formación de bucles de tierra secundarios.
