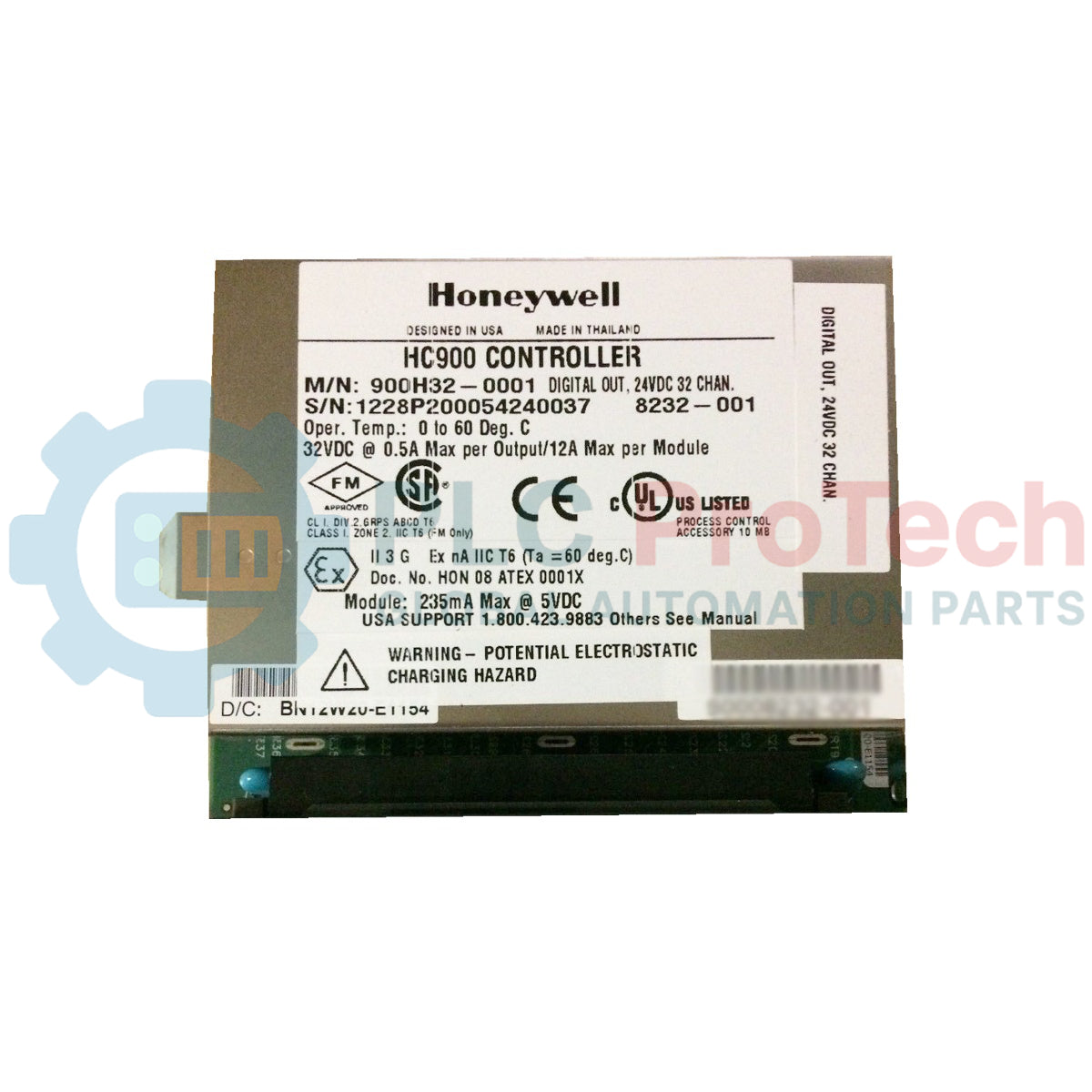

Módulo de salida digital de 32 puntos HC900 Honeywell 900H32-0001

Descripción

Diseñado para ampliar la capacidad de salidas de las arquitecturas de controladores Honeywell HC900, el Honeywell 900H32-0001 es una interfaz de salida digital de alta densidad y alta fiabilidad. Este módulo proporciona 32 salidas de fuente de corriente y lado alto configuradas en grupos aislados para conectarse sin problemas con actuadores de campo, solenoides, relés y paneles indicadores en entornos industriales exigentes.

Para proteger los componentes electrónicos de control sensibles y maximizar el tiempo de actividad de la planta, el módulo cuenta con aislamiento galvánico entre la lógica interna y los circuitos de campo externos. También integra protección inteligente de limitación de corriente a nivel del controlador, lo que garantiza que las sobrecargas transitorias no provoquen fallos del módulo ni requieran reinicios eléctricos manuales.

Características

• 32 canales de alta densidad: Configuración de fuente de corriente y controlador de lado alto para maximizar la eficiencia del espacio en el panel.
• Aislamiento galvánico: Dividido en 2 grupos aislados de 16 salidas cada uno para minimizar la propagación del ruido y los bucles de tierra.
• Protección activa contra sobrecargas: Limitación electrónica integrada organizada en 4 grupos de 8 canales; se restablece automáticamente sin necesidad de apagar y encender el módulo.
• Capacidad para corrientes de arranque elevadas: Admite cargas de sobretensión inicial de hasta 2 A durante 10 ms, ideal para cargas capacitivas e inductivas.
• Diagnóstico de estado: Indicadores LED de estado dedicados en la placa frontal del módulo para validar visualmente los estados de los canales y diagnosticar fallos.

Aplicaciones

• Sistemas industriales de gestión de quemadores (BMS)
• Control térmico y ambiental multizona
• Secuenciación de plantas de tratamiento de agua y aguas residuales
• Enclavamientos de seguridad de procesos críticos y parada de emergencia
• Control de actuadores y válvulas para automatización industrial

Especificaciones técnicas

Conclusiones de ingeniería empírica

Modelos alternativos y compatibilidad

El 900H32-0001 es un reemplazo directo para configuraciones de salidas digitales de alta densidad en el sistema HC900. Tenga en cuenta que los sistemas antiguos de 16 puntos que migren al módulo de 32 puntos requerirán bloques de terminales compatibles de 36 pines y las actualizaciones de cableado adecuadas para acceder a los bancos de canales adicionales.

Errores de aplicación y notas de ingeniería

Aunque cada canal admite una especificación nominal de 0,5 A, no debe superarse el límite agregado del módulo de 12,0 A. Si se controlan cargas inductivas, como solenoides de gran tamaño o embragues magnéticos, verifique que haya instalados diodos de supresión externos adecuados en paralelo con las cargas para evitar que los picos de retorno inductivo provoquen un desgaste prematuro de los controladores del lado alto del módulo.

Consejos de puesta en servicio y cableado

Configure siempre la distribución de alimentación de modo que el Grupo 1 (salidas 1-16) y el Grupo 2 (salidas 17-32) estén conectados a fuentes de alimentación externas con fusibles adecuados. Asegúrese de que haya referencias de puesta a tierra uniformes entre la fuente de alimentación externa y el plano de tierra del módulo para mitigar el posible acoplamiento de ruido eléctrico a través de la barrera de aislamiento galvánico.

Directrices de instalación
