Descripción

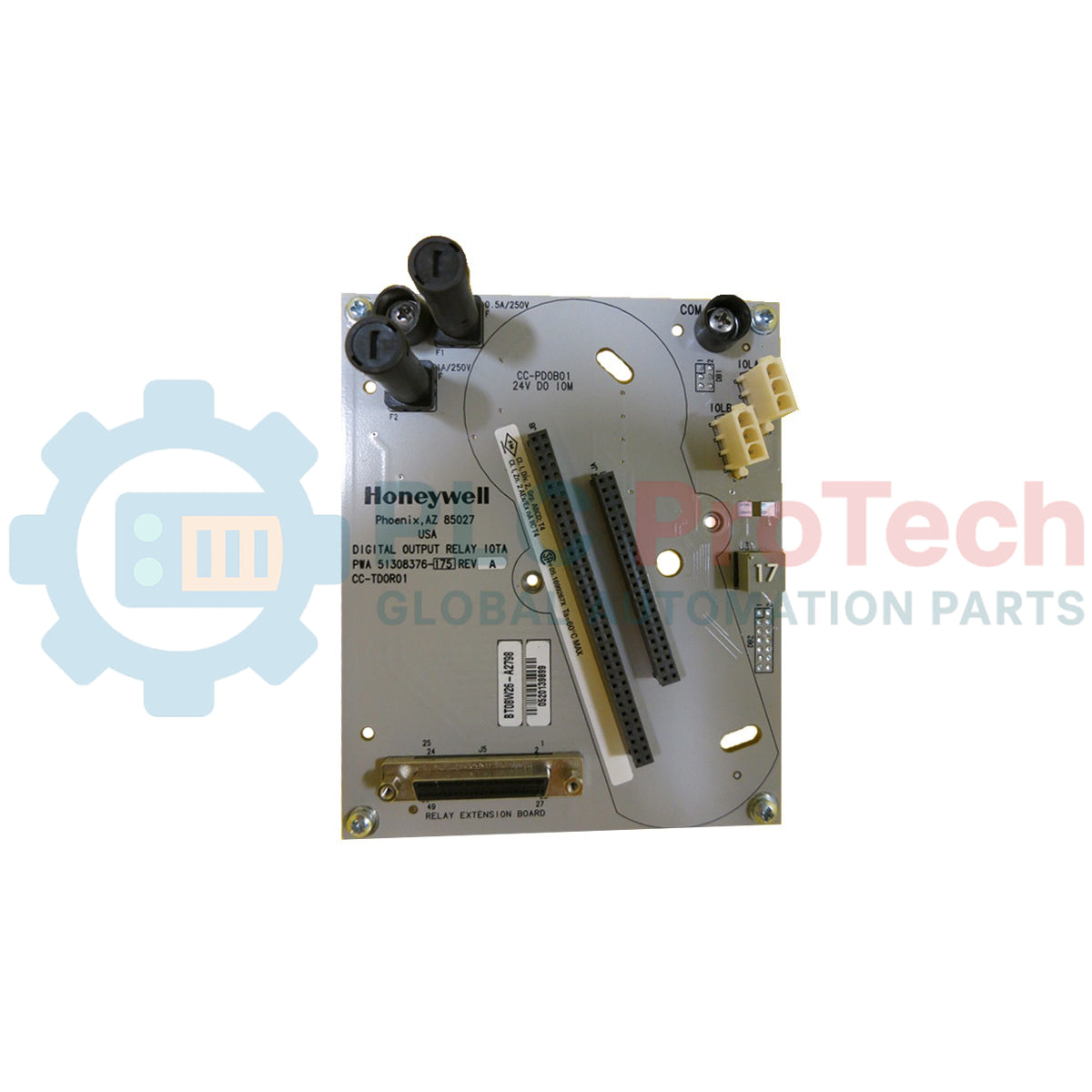

El enrutamiento de las señales de control digitales desde el controlador Experion C300 hasta los elementos finales de control en campo se gestiona directamente mediante el Honeywell CC-TD0R01, un conjunto de terminación de entrada/salida de relé de salida digital (IOTA) específico. Este robusto módulo de interfaz actúa como enlace físico entre los canales de salida electrónicos de alta densidad y el cableado físico de campo, y proporciona un aislamiento eléctrico esencial para proteger el hardware del controlador. Al enrutar las señales a través de vías de relé aisladas, reduce riesgos industriales habituales como bucles de tierra, transitorios de tensión y cortocircuitos en el lado de campo.
Características
- Integración perfecta con los módulos de salida digital de la serie C (CC-PDOB01).
- Aislamiento físico de relé integrado para una conversión de señales y una traducción de niveles de tensión fiables.
- Conexiones de bloques de terminales de alta resistencia diseñadas para gestionar el cableado de campo con una sujeción firme y una resistencia de contacto mínima.
- Diseño preconfigurado optimizado para el montaje en canaletas portadoras estándar de la serie C.
- La estructura pasiva del conjunto de terminales minimiza las tasas de fallo de los componentes activos dentro del espacio del armario.
Aplicaciones
- Interfaz entre controladores DCS Experion PKS y válvulas solenoides industriales y bobinas de actuadores.
- Aislamiento de paneles de control para grandes centros de control de motores (MCC) y contactores auxiliares de alta potencia.
- Plantas de generación eléctrica, refinerías petroquímicas y operaciones de procesamiento de gas que exigen una conmutación discreta fiable.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Honeywell |
| Número de modelo |
CC-TD0R01 |
| Tipo de producto |
Conjunto de terminación de entrada/salida de relé de salida digital (IOTA) |
| Módulo compatible |
CC-PDOB01 (módulo de salida digital de 24 V CC) |
| Serie del sistema |
E/S de la serie C |
| Tipo de terminal |
Bloques de compresión con terminal de tornillo |
| Configuración de montaje |
Montado en canaleta portadora |
| Peso de envío (calculado) |
2,0 kg |
| Dimensiones del paquete (calculadas) |
31,0 cm x 15,0 cm x 8,0 cm |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
El CC-TD0R01 está diseñado exclusivamente para configuraciones de la Serie C y no es intercambiable con conjuntos PMIO antiguos ni con conjuntos de terminación de campo de la línea TPS/High-Performance Process Manager. Al actualizar sistemas heredados, asegúrese de que los bloques de configuración de control del sistema correspondientes en Experion Control Builder estén actualizados para reflejar el perfil de hardware CC-PDOB01.
Errores de aplicación y notas de ingeniería
Al conmutar cargas de campo muy inductivas, como bobinas de solenoide de alta potencia o relés de interposición mecánicos, pueden producirse transitorios de tensión. Se recomienda encarecidamente instalar dispositivos externos de supresión, como redes RC para circuitos de CA o diodos de rueda libre para circuitos de CC, directamente entre los terminales de la carga. No suprimir los picos de fuerza contraelectromotriz acelerará el desgaste de los contactos y puede provocar ruido eléctrico en el bus de control.
Consejos para la puesta en servicio y el cableado
Para evitar daños en los circuitos de salida durante la puesta en servicio, compruebe que no haya cortocircuitos en todos los lazos de cableado del lado de campo antes de insertar el módulo controlador activo CC-PDOB01 en la IOTA. Asegúrese de que la barra de puesta a tierra del blindaje de la placa portadora esté conectada a una tierra de instrumentación limpia y aislada para preservar la integridad de la señal en todo el armario.
Directrices de instalación
ADVERTENCIA CRÍTICA: Verifique que todas las fuentes de alimentación del sistema y los circuitos eléctricos del lado de campo estén completamente desenergizados antes de montar, cablear o realizar tareas de mantenimiento en el conjunto CC-TD0R01. El mantenimiento con el equipo energizado puede provocar la ejecución no deseada de estados de señal, daños en los equipos o riesgos eléctricos. Siga los protocolos estándar de bloqueo y etiquetado (LOTO) de la planta.
1
Alinee la base CC-TD0R01 con las ranuras guía de montaje del canal portador de la Serie C.
2
Fije el conjunto al bastidor portador utilizando los tornillos de montaje designados para garantizar una conexión mecánica y de puesta a tierra rígida.
3
Conecte los cables del lado de campo a los bloques de terminales de tornillo siguiendo el diagrama de cableado del sistema verificado y compruebe que las secciones de los cables coincidan con las especificaciones de los terminales.
4
Verifique el apriete de las terminaciones y realice una comprobación de continuidad del lazo antes de instalar el módulo electrónico activo.
