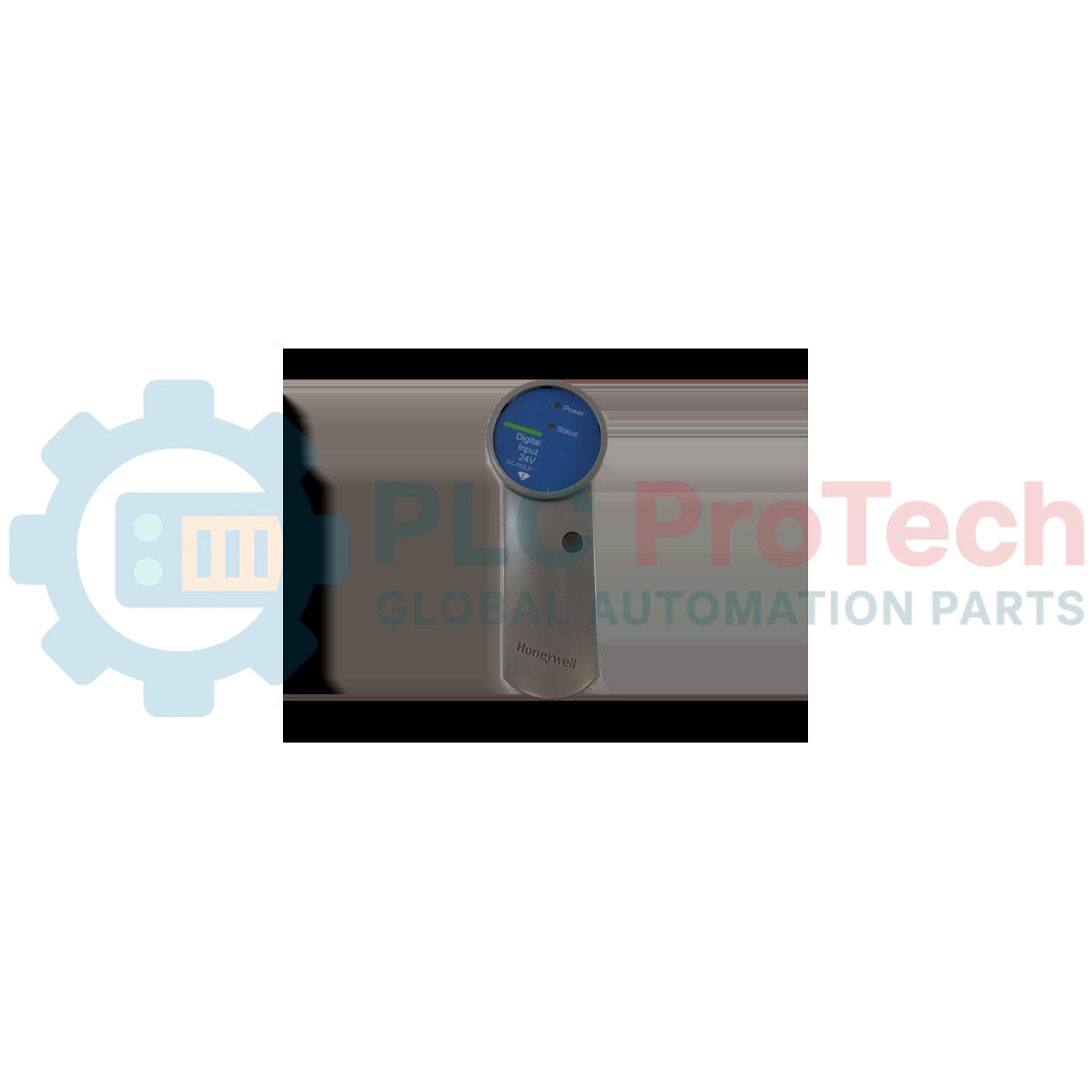

Módulo de entrada digital Honeywell DC-PDIL51, serie C

Descripción

Al integrar señales discretas de campo en el entorno de control Experion Process Knowledge System (PKS), el módulo Honeywell DC-PDIL51 proporciona un procesamiento altamente fiable de entradas digitales de 24 VCC. Este módulo de la serie C incorpora un recubrimiento protector (indicado por el prefijo «DC»), que ofrece una resistencia superior frente a contaminantes atmosféricos corrosivos, conforme a las normas ambientales de la clase G3. Diseñado para entornos industriales de alta densidad, el módulo procesa hasta 32 canales de entrada discretos, garantizando un aislamiento robusto de las señales y una supervisión de estado de alta velocidad para lazos de proceso y sistemas de monitorización críticos.

Características

• Densidad de 32 canales: Admite 32 entradas discretas independientes en un único formato compacto, maximizando el aprovechamiento del bastidor y del panel.
• Recubrimiento protector: Los circuitos tratados químicamente garantizan una mayor vida útil y fiabilidad en atmósferas adversas, húmedas y corrosivas.
• Funcionamiento con intercambio en caliente: Permite sustituir módulos en línea con el sistema energizado, evitando interrupciones del proceso durante los ciclos de mantenimiento.
• Aislamiento galvánico: Protege la lógica interna del controlador y los buses del plano posterior frente a sobretensiones eléctricas y ruido externos del lado de campo.
• Diagnóstico mediante LED: Proporciona una visualización inmediata del estado de los canales y la salud del módulo para agilizar la resolución de problemas en campo.

Aplicaciones

• Subsistemas de E/S discretas del controlador Experion PKS C300.
• Supervisión de procesos en plantas petroquímicas, plataformas marinas e instalaciones de refino.
• Supervisión de contactos auxiliares, interruptores de límite y sensores de campo discretos.
• Integración de alarmas de estado no críticas para la seguridad en sistemas de generación eléctrica.

Especificaciones técnicas

Información empírica de ingeniería

Modelos alternativos y compatibilidad

El DC-PDIL51 es el equivalente con recubrimiento conformado del módulo CC-PDIL51. Aunque ambos módulos comparten la misma lógica eléctrica y las mismas especificaciones de canal, no deben mezclarse indiscriminadamente en zonas ambientales severas G3. El módulo con prefijo «DC» debe elegirse siempre al sustituir tarjetas en instalaciones costeras, de tratamiento de aguas residuales o de procesamiento con alto contenido de azufre para evitar la corrosión prematura de los terminales.

Errores de aplicación y notas de ingeniería

Al implementar módulos de alta densidad de 32 canales, los integradores del sistema deben supervisar la carga térmica total dentro del armario. Mantenga despejadas las rutas de flujo de aire a través del armario. Aunque el recubrimiento conformado protege los componentes activos frente a la degradación química, hacer funcionar el módulo continuamente en su límite térmico superior de 60 °C o cerca de este puede afectar al MTBF. Asegúrese de que las fuentes de alimentación de campo sean limpias y estén bien reguladas, y que compartan una toma de tierra de referencia común para evitar la diafonía entre canales o umbrales de conmutación erráticos.

Consejos para la puesta en servicio y el cableado

Verifique siempre que las llaves de alineación de posicionamiento del bloque del conjunto de terminación de entradas (IOTA) correspondiente coincidan con la configuración del módulo. Forzar el montaje del módulo en un conjunto de terminación incorrecto dañará las clavijas del conector posterior. Apriete los tornillos del bloque de terminales con los valores de par especificados por el fabricante para mantener una conexión eléctrica fiable en condiciones de vibración de la planta.
