Tarjeta de distribución de alimentación Honeywell FC-PDB-0824

Descripción

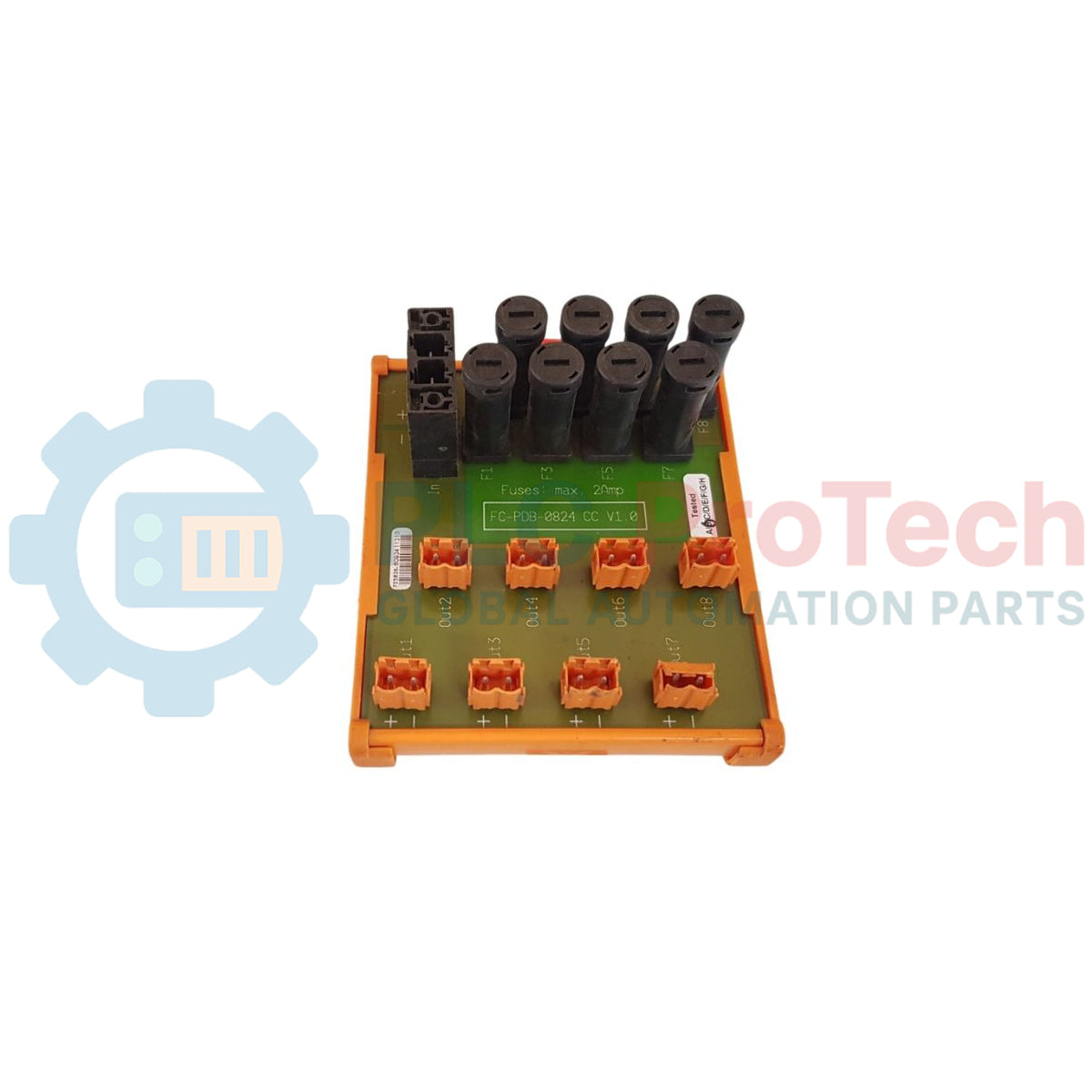

La Honeywell FC-PDB-0824 es una placa de distribución de alimentación de 8 canales y 24 Vcc, diseñada para aplicaciones de control de procesos y seguridad dentro de la arquitectura Honeywell Safety Manager. La placa proporciona distribución de alimentación de CC con fusibles desde dos buses de alimentación de 24 Vcc hasta conjuntos de terminación de campo (FTA), módulos o cargas internas del gabinete. Cuenta con capacidad de doble entrada de alimentación para configuraciones de suministro redundantes, supervisión del estado a nivel de placa mediante un contacto de alarma integrado y fusibles de canal reemplazables en campo con indicadores LED de fusible fundido.

Al operar dentro de la red de distribución de alimentación de Safety Manager, la FC-PDB-0824 garantiza un enrutamiento continuo y fiable de la tensión de CC, manteniendo el aislamiento de los circuitos y la detección de fallos entre los componentes del sistema.

Características

• Doble entrada de 24 Vcc: Admite alimentaciones de CC primarias redundantes con aislamiento mediante diodos.
• 8 canales de salida con fusibles: Distribuye alimentación de 24 Vcc a través de ocho circuitos derivados protegidos individualmente con fusibles.
• Indicación visual del estado: Los indicadores LED individuales de los canales se encienden cuando falla un fusible, lo que permite una evaluación diagnóstica rápida.
• Contacto de alarma integrado: La salida de contacto seco Form-C activa alarmas a nivel del sistema durante pérdidas de alimentación o condiciones de fusible fundido.
• Recubrimiento conformado: Se aplica para proteger los circuitos electrónicos internos frente a condiciones ambientales adversas y contaminantes suspendidos en el aire.
• Montaje en carril DIN: Factor de forma compacto diseñado para su instalación en carriles DIN estándar dentro de gabinetes Safety Manager.

Aplicaciones

• Sistemas instrumentados de seguridad (SIS)
• Sistemas de parada de emergencia (ESD)
• Redes de detección de incendios y gases (F&G)
• Distribución de alimentación para conjuntos de terminación de campo (FTA)
• Enrutamiento de alimentación para cargas auxiliares del gabinete en entornos Experion PKS / Safety Manager

Especificaciones técnicas

Directrices de instalación

• Montaje en gabinete: Fije firmemente el módulo al carril DIN estándar del gabinete.
• Cableado de alimentación: Asegúrese de que las líneas de alimentación de 24 Vcc coincidan con las especificaciones de calibre y las asignaciones de polaridad del sistema antes de energizarlo.
• Puesta a tierra: Conecte la barra de tierra de protección del gabinete directamente al punto de puesta a tierra del sistema para mantener la integridad de la compatibilidad electromagnética (EMC).
• Reemplazo de fusibles: Reemplace siempre los fusibles fundidos por fusibles de acción retardada o de acción rápida con características nominales idénticas, según la configuración de carga del circuito derivado específico.
• Refrigeración: Mantenga un espacio vertical sin obstrucciones por encima y por debajo del conjunto de la placa para favorecer una disipación adecuada del calor por convección.

Conformidad y certificaciones

• Sistemas instrumentados de seguridad: Conforme con IEC 61508 / IEC 61511 (aplicaciones de hasta SIL 3)
• Seguridad eléctrica: IEC 61010-1, UL 508
• Ubicaciones peligrosas: FM Clase I, División 2, Grupos A, B, C, D
• Compatibilidad electromagnética: IEC 61000-6-2
