Descripción

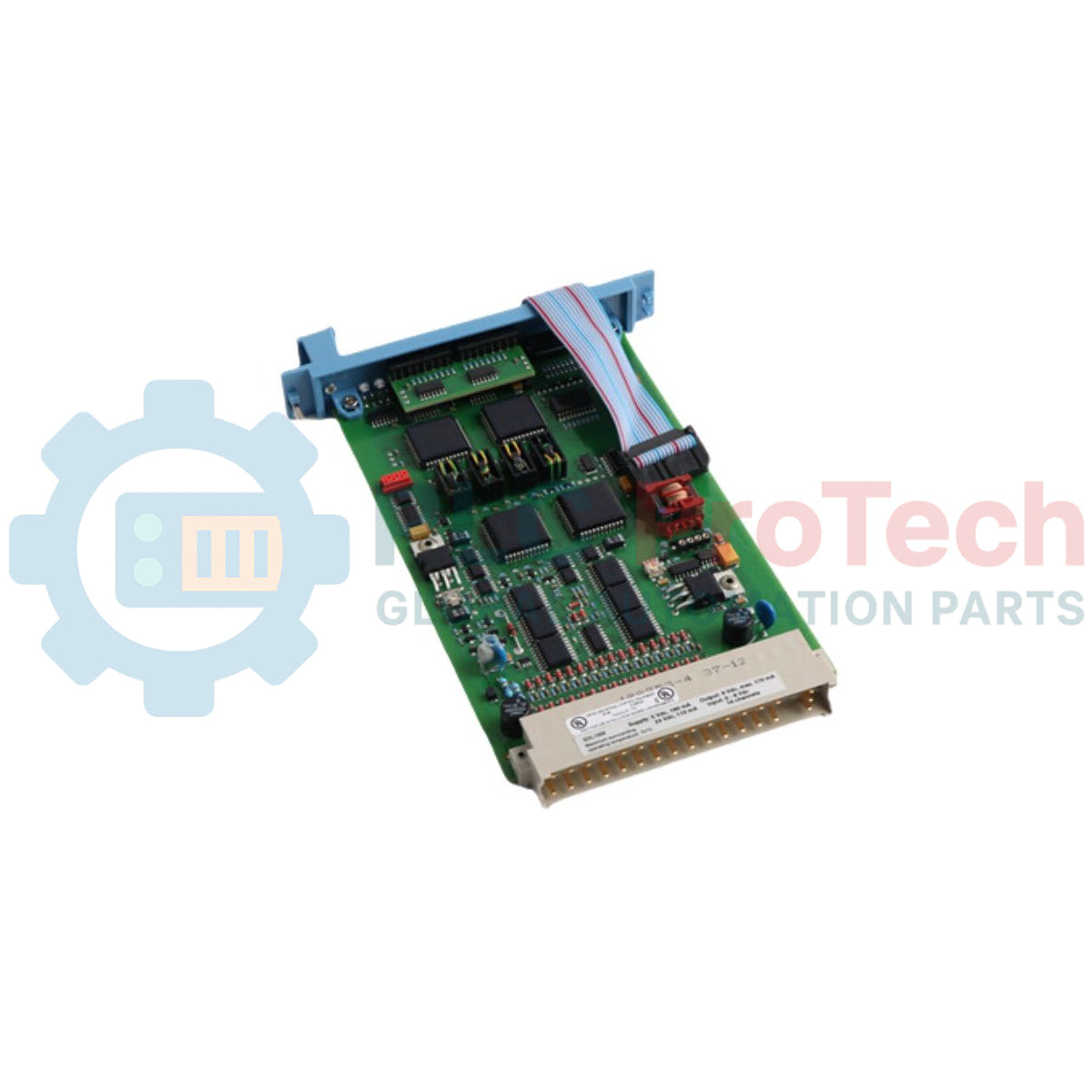

Al ejecutar la supervisión de lazos críticos para la seguridad dentro de la arquitectura de control Safety Manager, el Honeywell FC-SDIL-1608 funciona como un módulo de entrada digital de seguridad de alta fiabilidad, configurado específicamente para la supervisión activa de líneas. Este módulo se integra perfectamente en sistemas instrumentados de seguridad (SIS) con clasificación SIL para procesar entradas de campo procedentes de sensores de proximidad e interruptores mecánicos, mientras diagnostica continuamente la integridad del cableado de campo. Al incorporar interfaces específicas conformes con DIN 19234 (NAMUR), el dispositivo garantiza la detección rápida de fallos de circuito abierto y cortocircuito en sus 16 canales de entrada.
Características
-
16 canales de entrada completamente aislados: Admite hasta 16 entradas digitales de seguridad independientes por módulo.
-
Conformidad con NAMUR: Interfaz directa con dispositivos de campo conformes con la norma DIN 19234.
-
Supervisión integral de línea: Detección activa de fallos de circuito abierto y cortocircuito mediante umbrales precisos de corriente.
-
Alimentación del lazo a prueba de cortocircuitos: Alimentación del lazo integrada de 8 VCC, limitada a 170 mA para evitar que los fallos del cableado de campo afecten a la electrónica interna del plano posterior.
-
Formato compacto: Ancho estándar de 4 HP (TE) y altura de 3U (HE), compatible con las ranuras del subbastidor Safety Manager.
Aplicaciones
- Sistemas de parada de emergencia (ESD)
- Lazos de seguridad contra incendios y gases (F&G)
- Sistemas de gestión de quemadores (BMS)
- Supervisión de sensores de proximidad NAMUR en áreas peligrosas
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Honeywell |
| Modelo/número de pieza |
FC-SDIL-1608 |
| Canales de entrada |
16 canales |
| Tipo de entrada |
Conforme con DIN 19234 (NAMUR) |
| Niveles de conmutación |
De 1,4 mA a 1,9 mA |
| Histéresis |
0,2 mA ± 0,05 mA |
| Filtro de entrada |
Pasa-bajos de primer orden a 100 Hz |
| Resistencia del cableado de campo |
Máximo de 50 ohmios |
| Tensión de alimentación del lazo de 8 V |
De 7,9 V a 8,7 V |
| Corriente de alimentación del lazo de 8 V |
170 mA (a prueba de cortocircuitos) |
| Consumo de corriente a 5 Vcc |
160 mA |
| Consumo de corriente a 24 Vcc |
110 mA |
| Dimensiones físicas |
4 TE de ancho, 3 HE de alto (4 HP, 3U) |
| Homologaciones |
CE, TUV, UL, CSA, FM |
| Peso de envío |
2,0 kg |
Información empírica de ingeniería
Modelos alternativos y compatibilidad
El FC-SDIL-1608 es altamente compatible con los backplanes Safety Manager estándar de Honeywell. Al migrar desde tarjetas de entrada seguras antiguas o sin supervisión de línea, tenga en cuenta que la variante 1608 aplica diagnósticos con una ventana estricta. Las transiciones lógicas de conmutación dependen estrictamente de umbrales de corriente de 1.4 mA a 1.9 mA, conforme a las normas DIN 19234. Sustituir módulos estándar de entrada digital por contacto seco con esta tarjeta requiere instalar resistencias de línea en paralelo y en serie en el contacto del interruptor para habilitar las corrientes de diagnóstico adecuadas.
Errores comunes de aplicación y notas de ingeniería
Un problema habitual durante el despliegue son los disparos por fallos de línea causados por una resistencia excesiva del lazo de campo. Si la resistencia del cableado de campo supera el límite especificado de 50 Ohm, las caídas de tensión pueden hacer que la corriente del estado activo descienda por debajo del umbral de 1.4 mA, generando falsas advertencias de diagnóstico de circuito abierto en los registros del sistema Safety Manager. Además, asegúrese de que el consumo total de corriente de los 16 canales no supere los límites de la fuente de alimentación, especialmente en entornos con mucho ruido ambiental o tendidos de campo largos.
Consejos de puesta en servicio y cableado
Para obtener la máxima inmunidad al ruido en entornos peligrosos o con alta interferencia electromagnética, utilice cables de par trenzado apantallados para las líneas de campo. Conecte la pantalla exclusivamente a la barra de tierra de seguridad del armario de marshalling; nunca conecte la pantalla a tierra en ambos extremos para evitar la formación de bucles de tierra peligrosos. Durante la puesta en servicio inicial, utilice un multímetro digital calibrado para verificar que la corriente activa del lazo se mantenga cómodamente entre 1.2 mA y 2.1 mA en condiciones de funcionamiento estables, a fin de evitar disparos intempestivos durante los ciclos térmicos.
Directrices de instalación
ADVERTENCIA CRÍTICA
Desconecte todas las fuentes de alimentación primarias y secundarias antes de insertar o retirar el módulo de seguridad del subrack. Si la unidad no se desenergiza por completo, pueden dañarse las conexiones sensibles del backplane, comprometerse la clasificación de seguridad SIL del bastidor y generarse fallos transitorios en los módulos adyacentes críticos para la seguridad.
1
Alineación del subrack:
Alinee cuidadosamente el borde de la tarjeta del módulo con los rieles guía designados de la ranura del subrack 3U, asegurándose de que coincidan correctamente las llaves de polarización.
2
Fijación del acoplamiento del backplane:
Deslice suavemente el módulo hacia dentro hasta que los conectores del backplane queden firmemente asentados. Fije la tarjeta en su lugar apretando los tornillos de retención del panel frontal al par especificado.
3
Verificación del cableado de campo:
Confirme que las conexiones de los terminales de lazo NAMUR coincidan con las configuraciones de pines establecidas antes de ejecutar las rutinas de diagnóstico de encendido mediante el software Safety Builder.
