Descripción

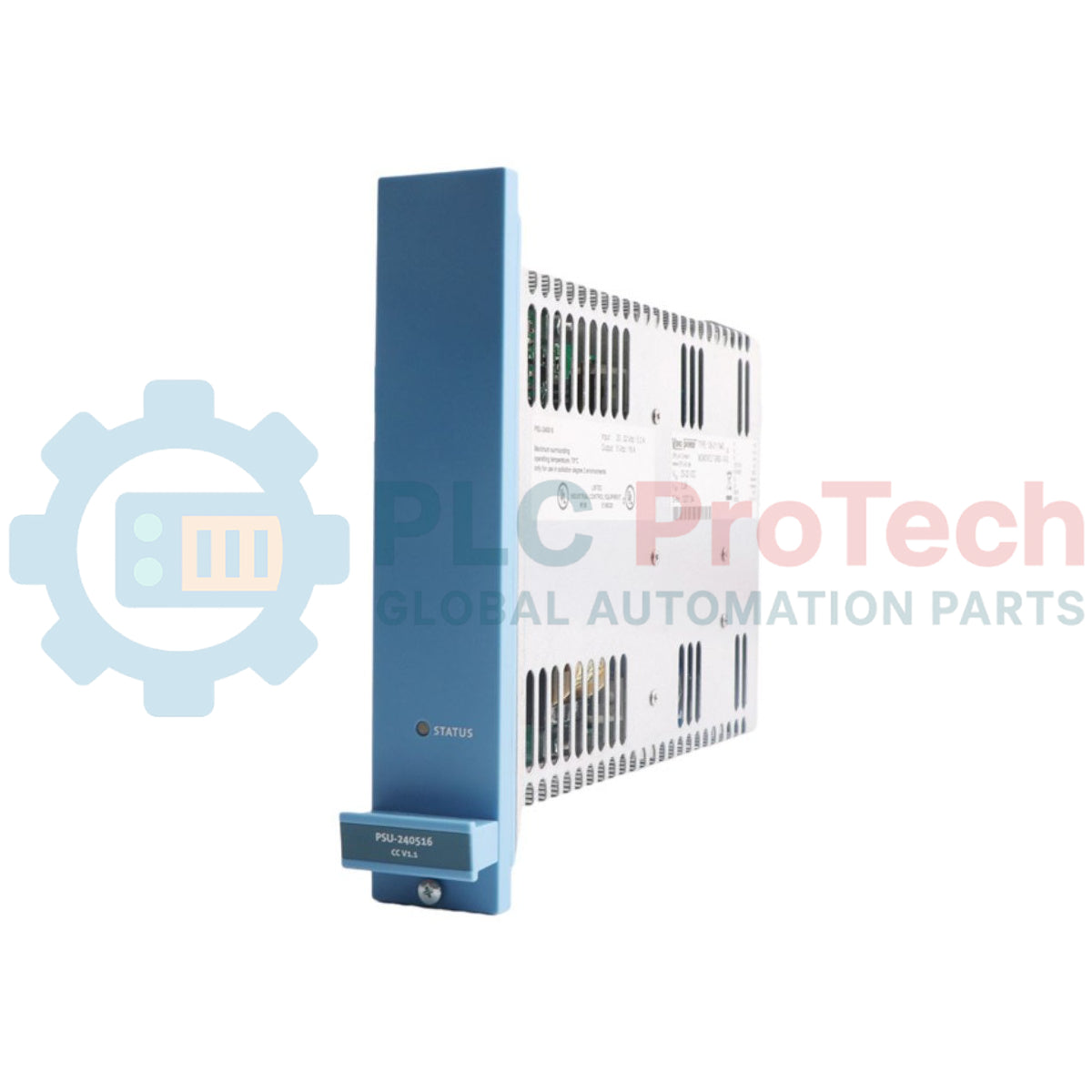

Diseñado para una integración perfecta en arquitecturas de seguridad de alta integridad, este módulo de fuente de alimentación Honeywell FS-PSU-240516 CC V1.1 convierte y regula la energía de entrada para mantener cargas lógicas del sistema exigentes. Construido específicamente para los sistemas Honeywell Safety Manager y Fail Safe Controller (FSC), proporciona salidas estabilizadas de 24 Vdc y 5 Vdc con una capacidad combinada de 16 A. La designación CC indica recubrimiento conformado, que ofrece una resistencia superior contra la humedad, el polvo y agentes atmosféricos industriales corrosivos.
Características clave
-
Recubrimiento conformado (CC): Protección mejorada de la placa de circuito para instalación en ambientes corrosivos y severos de Clase G3.
-
Capacidades de salida dual: Proporciona regulación de energía simultánea para bucles de seguridad de 24 Vdc y lógica interna de chasis de 5 Vdc.
-
Diseño robusto de baja corriente de irrupción: Limita la corriente de irrupción a menos de 5 A a 24 Vin nominal para evitar disparos del interruptor aguas arriba.
-
Tolerancia crítica a fallos: Diseñado para proporcionar un puente de energía inmediato durante breves interrupciones de la red eléctrica.
Aplicaciones
- Sistemas de parada de emergencia (ESD) y redes de monitoreo de incendio y gas (F&G).
- Sistemas de gestión de quemadores (BMS) en instalaciones de procesamiento químico y plantas de generación de energía.
- Bucles de control de procesos de infraestructura crítica que requieren arquitecturas de seguridad certificadas con clasificación SIL.
Especificaciones técnicas
| Fabricante |
Honeywell |
| Modelo / SKU |
FS-PSU-240516 CC V1.1 |
| Voltaje nominal de salida |
24 Vdc y 5 Vdc |
| Corriente máxima nominal |
16 A |
| Rango de suministro de entrada |
24 Vdc (-15% a +30%) |
| Corriente de irrupción |
Menos de 5 A a 24 Vin |
| Tiempo de retención |
Menos de 1 ms |
| Recubrimiento conformado |
Sí (versión CC) |
| Temperatura de operación |
-5 °C a +70 °C (+23 °F a +158 °F) |
| Temperatura de almacenamiento |
-40 °C a +85 °C (-40 °F a +185 °F) |
| Humedad Relativa |
10% a 95% (sin condensación) |
| Dimensiones (L x W x H) |
21.2 cm x 3.52 cm x 17.6 cm |
| Peso Neto |
0.85 kg |
| Peso de Envío (Calculado) |
3.00 kg |
| Certificaciones del Sistema |
CE, TUV, UL, CSA, FM |
Perspectivas Empíricas de Ingeniería
Modelos Alternativos y Compatibilidad
Este modelo reemplaza las variaciones estándar sin recubrimiento conformal (FS-PSU-240516). Los sistemas que requieren compatibilidad hacia atrás con el firmware Safety Manager R120 o anterior deben verificar las holguras físicas del portatarjetas y los perfiles de revisión, ya que la versión 1.1 presenta una huella de disipador de calor optimizada.
Errores Comunes en la Aplicación y Notas de Ingeniería
Cuando se alojan múltiples módulos FS-PSU dentro de un panel de seguridad cerrado y compacto, la estratificación térmica puede acelerar el envejecimiento de los componentes. Mantenga un espacio vertical mínimo de 50 mm por encima y por debajo del chasis de la tarjeta para permitir la circulación por convección y asegurar que la temperatura ambiente local se mantenga por debajo de +70 °C.
Consejos para Puesta en Marcha y Cableado
Verifique siempre la integridad del circuito de alimentación. La tolerancia de entrada permite variaciones de 24 Vdc desde -15% hasta +30%, pero mantener el voltaje entrante en un nominal estable de 24 Vdc optimiza la eficiencia del regulador interno y minimiza la disipación excesiva de calor dentro del recinto del módulo.
Pautas de Instalación
ADVERTENCIA CRÍTICA: SEGURIDAD ANTE TODO
Aísle y bloquee todas las fuentes de alimentación primaria activas antes de reemplazar físicamente el módulo. Trabajar con componentes energizados en sistemas instrumentados de seguridad implica riesgos graves de disparo accidental del sistema ESD, choque eléctrico y degradación del hardware.
1
Asegúrese de que el marco de la tarjeta de fuente de alimentación esté conectado de forma segura a la red de tierra funcional del sistema.
2
Alinee cuidadosamente los conectores de pasador guía del backplane antes de insertar el módulo FS-PSU en la ranura del rack.
3
Apriete los tornillos de retención firmemente con un torque de 0.5 Nm para evitar la resistencia de contacto inducida por vibraciones.
