Fabricante: Honeywell
Número de producto: MU-TAMR03
País de origen:Estados Unidos
Tipo de producto: Módulos de entradas analógicas para PLC
Pago: Transferencia bancaria, Western Union
Peso: 5000g
Dimensiones: 31.0 x 14.5 x 8.0 cm (12.2 x 5.7 x 3.1 pulg.)
Puerto de envío: Xiamen
Garantía: 12 meses

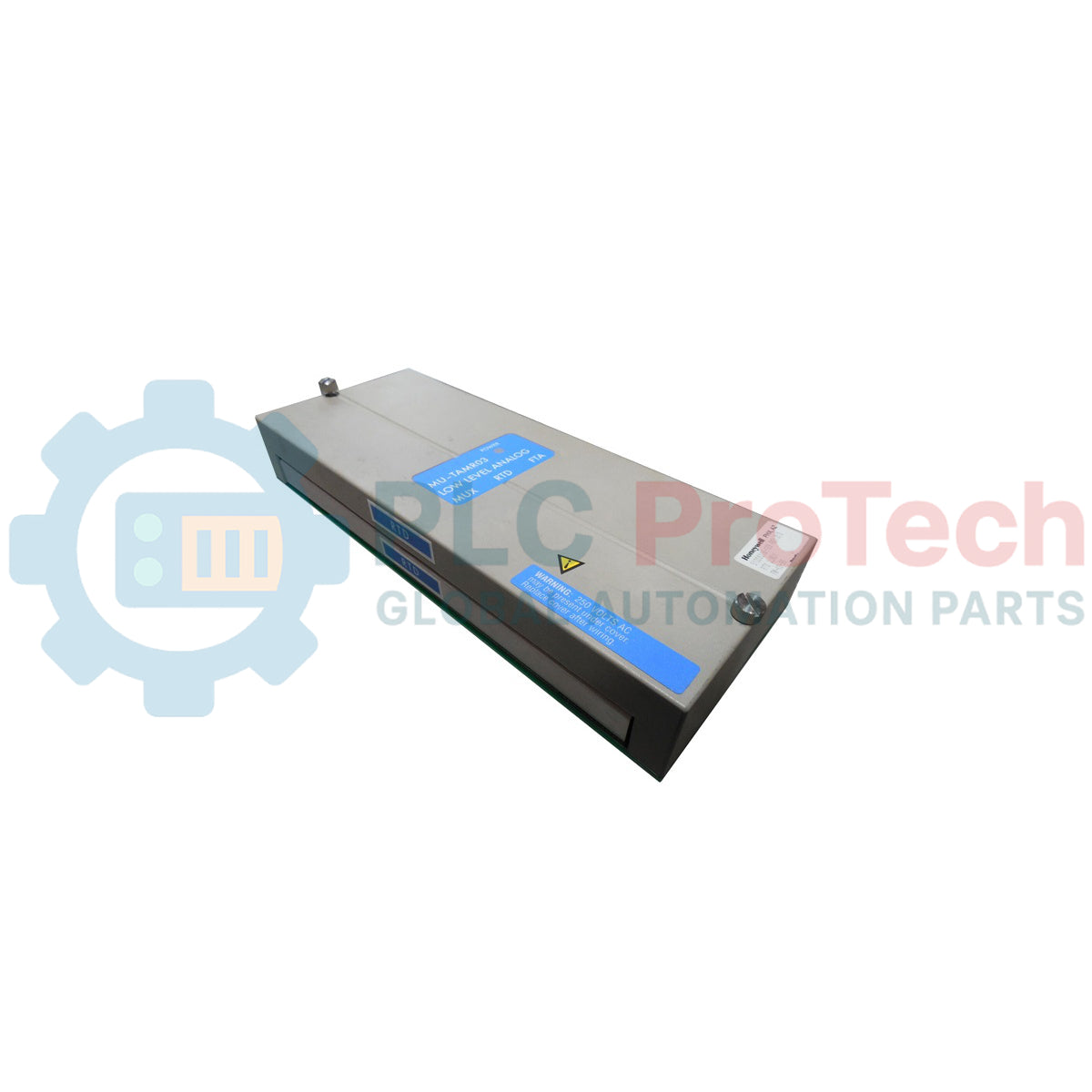

Diseñado para una integración fluida en arquitecturas de seguridad o control TDC 3000 y Experion heredadas, este Honeywell MU-TAMR03 funciona como un conjunto especializado de terminación de campo (FTA) de multiplexor analógico de bajo nivel (LLMux), dedicado a interfaces de sensores de temperatura RTD. Como enlace crítico entre los RTD del campo y el procesador de entrada/salida (IOP) del multiplexor de entradas analógicas de bajo nivel (LLMux), este módulo permite la adquisición de datos de temperatura de alta densidad a nivel de milivoltios. El conjunto incorpora sólidos terminales de compresión para el cableado de campo punto a punto y está diseñado específicamente para configuraciones no redundantes en entornos controlados de salas de control.
| Número de modelo | Número de pieza | Tipo de terminal | Recubrimiento de conformación |
|---|---|---|---|
| MU-TAMR03 | 51309218-125 | Compresión | No (sin recubrimiento) |
| MC-TAMR03 | 51309218-175 | Compresión | Sí (con recubrimiento de conformación) |
| MU-TAMR13 | 51309218-225 | Terminal de tornillo | No (sin recubrimiento) |
| Fabricante | Honeywell |
| Referencia del modelo | MU-TAMR03 |
| Número de pieza | 51309218-125 |
| Tipo de módulo | FTA RTD de multiplexor de entradas analógicas de bajo nivel |
| Número de canales | 16 canales |
| Tipo de terminal | Terminales de compresión |
| Compatibilidad con redundancia | No compatible (solo IOP individual) |
| Recubrimiento de conformación | No |
| Cumplimiento de la normativa CE | No |
| Temperatura de funcionamiento | De 0 a 60 °C |
| País de origen | EE. UU. |
| Peso de envío (calculado) | 2,5 kg / 5,5 lb |
| Dimensiones del paquete (calculadas) | 31,0 x 14,5 x 8,0 cm (12,2 x 5,7 x 3,1 pulg.) |
El MU-TAMR03 dirige las conexiones RTD de 3 hilos desde el campo directamente a los circuitos de multiplexación LLMux. Cada uno de los 16 canales requiere tres puntos de terminación dedicados para garantizar una compensación precisa de la resistencia de los cables.
| Nombre del nodo terminal | Asignación de señales | Descripción |
|---|---|---|
| A | Fuente RTD (+) | Línea de la fuente de excitación de corriente hacia el elemento sensor RTD. |
| B | Detección de RTD (-) | Ruta de retorno de detección de tensión para calcular la resistencia de los conductores. |
| C | Retorno de RTD / Apantallamiento | Punto común de retorno de referencia y puesta a tierra del apantallamiento de instrumentación. |
La 51309218-125 (MU-TAMR03) pertenece a la clase de ensamblajes TDC 3000 sin recubrimiento conformal. Para instalaciones petroquímicas agresivas o corrosivas, los ingenieros deben especificar la MC-TAMR03 (51309218-175), que incorpora una capa protectora de recubrimiento conformal. Además, si el estándar de la planta utiliza barreras de terminación de tipo tornillo en lugar de abrazaderas de compresión, debe utilizarse la variante MU-TAMR13.
Dado que esta FTA es un sistema no redundante, la pérdida de este módulo o de su interfaz de cable serie directa provocará la caída inmediata de los 16 lazos de monitorización analógica. Es fundamental tener en cuenta que, al ser una placa sin recubrimiento, instalar la MU-TAMR03 en un entorno expuesto a humedad por condensación o gases corrosivos (como el sulfuro de hidrógeno) provocará la degradación prematura de los chips de multiplexación analógica, lo que dará lugar a estados de error de RTD erráticos, fluctuantes o de circuito abierto.
Para mantener la máxima precisión, asegúrese de que los tres cables del circuito RTD tengan exactamente la misma resistencia física. Las discrepancias en la longitud de los cables o la oxidación de los contactos en los terminales de compresión degradarán el cálculo de compensación de la resistencia de los conductores dentro del IOP LLMux. Durante la puesta en servicio, instale cables de par trenzado apantallado de alta calidad y asegúrese de que el hilo de drenaje del apantallamiento termine únicamente en el terminal de tierra del apantallamiento designado de la FTA para mitigar el ruido de los bucles de tierra.
Antes de instalar o realizar el mantenimiento de la FTA, verifique que todas las fuentes de alimentación del sistema asociadas con el bastidor IOP y la instrumentación de campo estén completamente desenergizadas. No aislar las rutas de alimentación puede provocar cortocircuitos, daños permanentes en los circuitos de multiplexación multicanal o la activación de lazos de control falsos en procesos activos.
Monte firmemente la tarjeta FTA en el riel DIN del gabinete o en una placa de montaje estándar dentro de una envolvente sin polvo y con condiciones ambientales controladas.
Conecte el cable de interfaz serie LLMux dedicado desde el zócalo de la tarjeta FTA al conector de canal correspondiente de la tarjeta IOP no redundante.
Pele los cables RTD 6 mm y conecte los conductores individuales en los terminales del bloque de compresión. Apriete firmemente a mano los tornillos de retención, asegurándose de que no quede expuesto ningún cable de cobre desnudo.
