Descripción

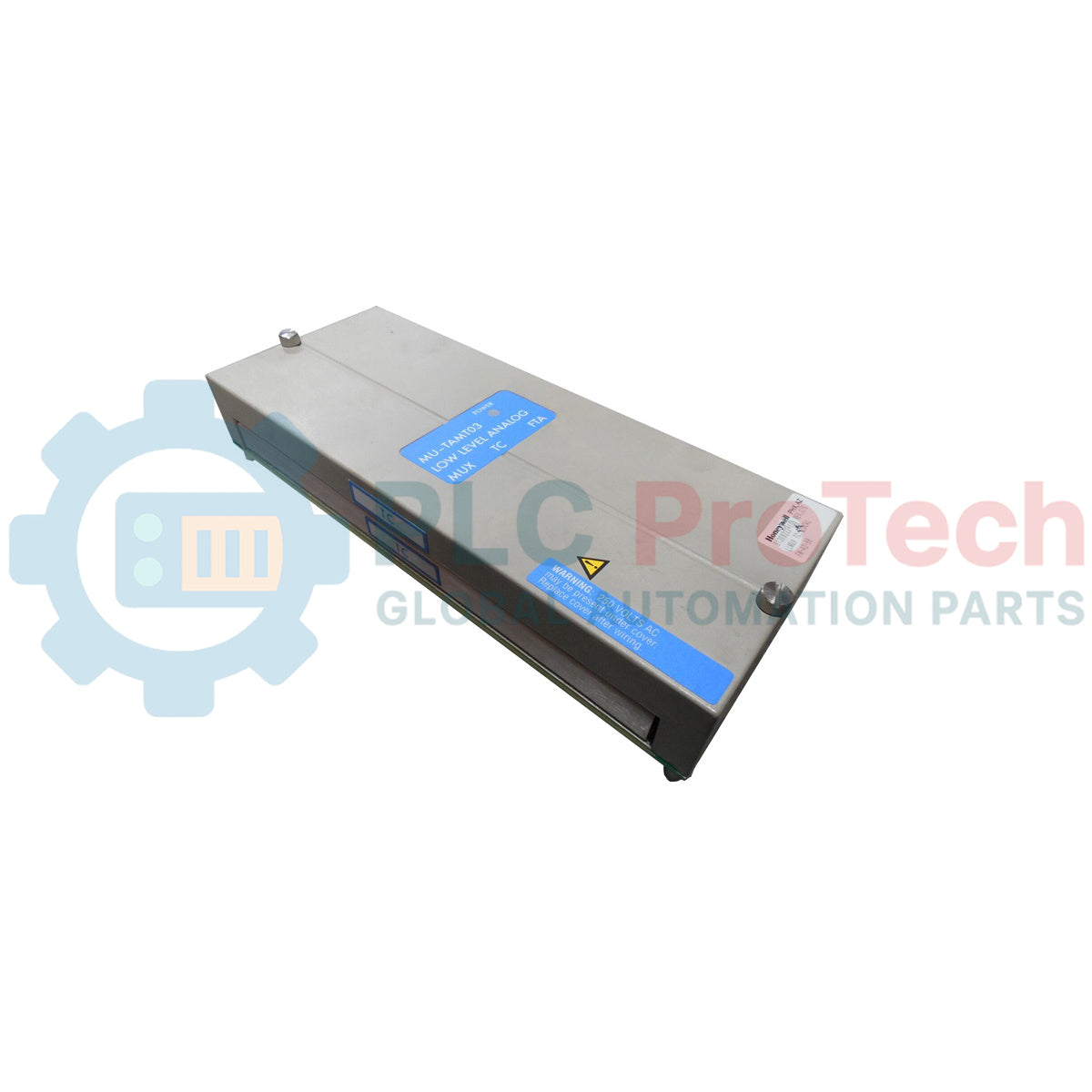

Al enrutar y acondicionar señales analógicas de campo de bajo nivel dentro de la arquitectura de control Honeywell TDC 3000, el Honeywell MU-TAMT03 funciona como un módulo multiplexor analógico de bajo nivel especializado, optimizado para la monitorización térmica de termopares y RTD de alta densidad. Este módulo actúa como puente esencial entre los sensores de campo de bajo voltaje y los gestores de procesos de alto rendimiento, reduciendo la complejidad general del cableado de campo al multiplexar las señales de entrada directamente en el nivel del bastidor de E/S. Diseñado para un funcionamiento industrial continuo, el MU-TAMT03 garantiza una alta integridad de señal y una protección sólida frente al ruido de modo común en entornos industriales con alta intensidad electromagnética.
Características
- Multiplexación de alta densidad de entradas de nivel de microvoltios, lo que minimiza el espacio ocupado por el sistema de control y los requisitos de hardware de interfaz.
- Integración directa con el gestor de procesos de alto rendimiento (HPM) de Honeywell y las ranuras del bastidor de tarjetas APM.
- Rechazo excepcional del ruido y filtrado de señales, que protegen las mediciones de bajo nivel frente a las interferencias electromagnéticas industriales de alta frecuencia.
- Funcionamiento fluido con conjuntos de terminación de campo (FTA) compatibles para una terminación segura del cableado de campo.
- Arquitectura de componentes reforzada, diseñada para ofrecer fiabilidad a largo plazo en entornos industriales sin condensación.
Aplicaciones
- Perfilado continuo de temperatura en recipientes de reactores químicos y columnas de destilación.
- Registro multipunto de termopares en unidades industriales de craqueo e instalaciones de hornos.
- Sistemas de monitorización térmica de alta precisión con referencia de unión fría en instalaciones de generación eléctrica.
- Seguimiento de la temperatura de los rodamientos de maquinaria crítica.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Honeywell |
| Número de modelo |
MU-TAMT03 |
| Serie de control |
TDC 3000 / Experion TPS |
| Tipo de módulo |
Módulo multiplexor analógico de bajo nivel (LLMUX) |
| FTA compatibles |
Serie MC-TAMT03 / MC-TAMT13 |
| Formatos de entrada |
Termopar (TC), RTD, milivoltios de bajo voltaje (mV) |
| Temperatura de funcionamiento |
De 0 a 60 °C |
| Temperatura de almacenamiento |
De -40 a 85 °C |
| Humedad relativa |
Del 5 % al 95 % de HR (sin condensación) |
| País de origen |
EE. UU. |
| Peso de envío (calculado) |
1,5 kg |
| Dimensiones del paquete (calculadas) |
28,0 x 14,0 x 8,0 cm |
Modelos alternativos y compatibilidad
El MU-TAMT03 reemplaza directamente las revisiones de hardware anteriores MU-TAMT01 y MU-TAMT02, y ofrece un mejor rendimiento frente a la deriva térmica y una mayor resistencia a la atenuación de señales. Al realizar actualizaciones, verifique que la versión del plano posterior del bastidor de tarjetas existente y los parámetros de software del IOP (procesador de entrada/salida) estén alineados para admitir el perfil de hardware -TAMT03.
Errores de aplicación y notas de ingeniería
Dado que las señales de termopar y de milivoltios de baja tensión funcionan con umbrales de microvoltios, son excepcionalmente susceptibles al ruido eléctrico externo. Asegúrese de que los cables de señal pasen por conductos exclusivos y conectados a tierra, alejados de líneas de CA de alta potencia o variadores de frecuencia (VFD), para evitar la diafonía y errores de cálculo de canal en el multiplexor. Mantenga una ventilación adecuada del armario para evitar la acumulación de calor, que puede distorsionar las mediciones integradas de unión fría.
Consejos de puesta en servicio y cableado
Conecte siempre los cables de blindaje de los sensores a la barra de tierra del conjunto de terminación de campo (FTA) designado, en lugar de hacerlo en el extremo del módulo, para eliminar las rutas de corriente de los bucles de tierra. Durante la puesta en servicio, realice una comprobación de calibración canal por canal mediante un simulador de mV certificado para verificar la integridad del circuito de compensación de unión fría antes de finalizar las configuraciones de los lazos de control en la base de datos del TDC 3000.
Directrices de instalación
ADVERTENCIA CRÍTICA
Aísle todas las fuentes de alimentación eléctrica que suministran energía al bastidor de tarjetas y a los lazos de campo conectados antes de insertar o extraer el módulo. Conectar esta tarjeta en caliente mientras el cableado de campo circundante está energizado puede dañar el plano posterior o provocar picos transitorios de ruido que interrumpan los nodos activos de control del proceso.
1
Apague la ranura de tarjeta de E/S TDC 3000 o el segmento del bastidor correspondiente antes de manipular físicamente la tarjeta.
2
Alinee el módulo MU-TAMT03 con las guías de plástico de la ranura designada del bastidor de tarjetas.
3
Deslice el módulo firmemente hasta que el conector trasero encaje por completo en el plano posterior; después, bloquee las pestañas de fijación.
