IE2808-0001 BECKHOFF Caja de ampliación de salida digital de 16 canales

Descripción general del producto

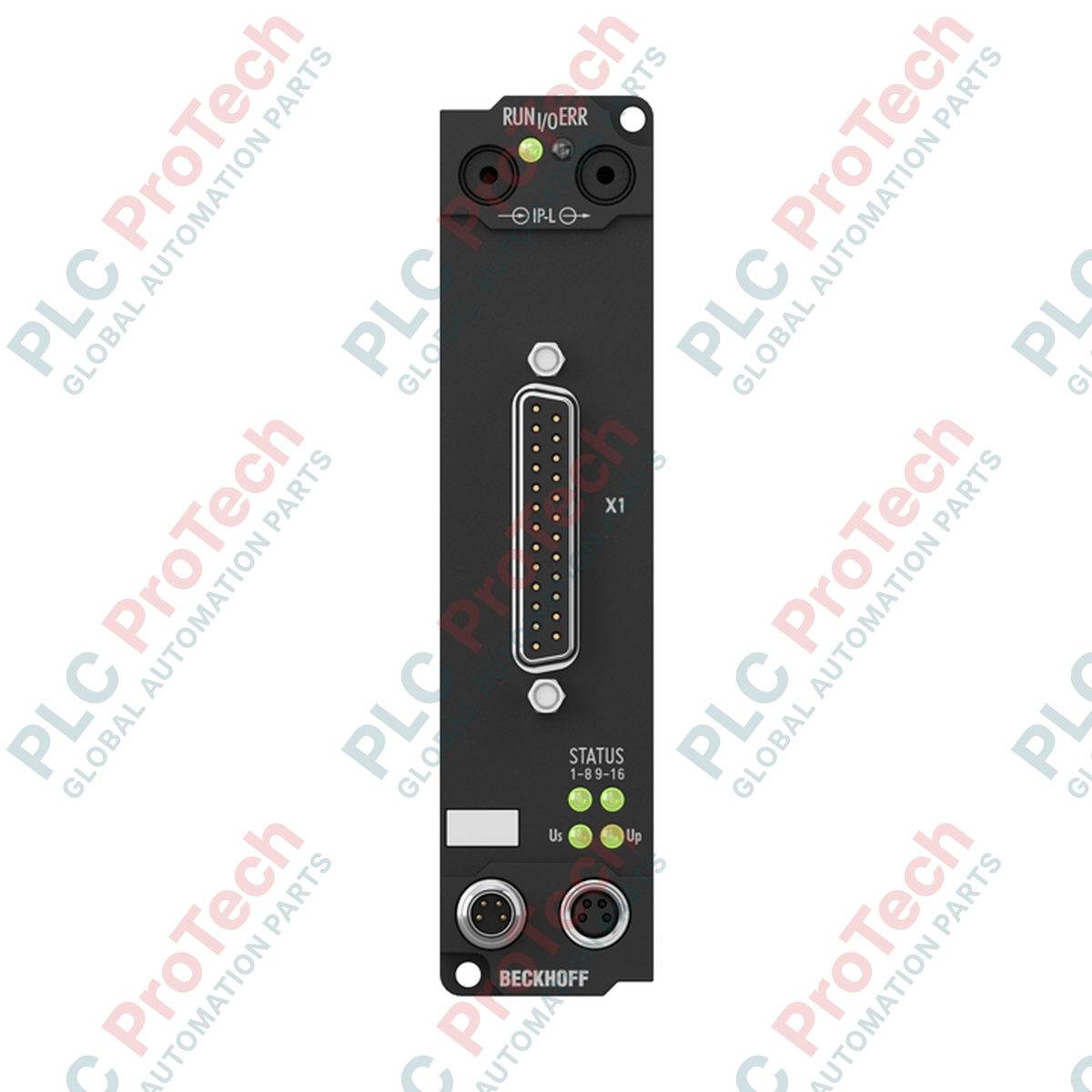

El IE2808-0001 (IE28080001) es un módulo de expansión de alta densidad con clasificación IP67, diseñado para el sistema BECKHOFF Fieldbus Box. Esta caja de extensión integra 16 salidas digitales en una carcasa extremadamente delgada de 30 mm, lo que la convierte en un componente esencial para la automatización descentralizada en la que el espacio en el armario es inexistente. Diseñado para el montaje directo en máquinas, el IE2808-0001 se conecta a una caja de acoplamiento mediante la interfaz de alta velocidad IP-Link . Al proporcionar control localizado para válvulas, actuadores e indicadores en entornos exigentes, como plantas de procesamiento de alimentos, líneas automotrices y sistemas de manipulación de materiales, este módulo reduce considerablemente el cableado y mantiene una integridad de señal superior mediante su infraestructura de comunicación de fibra óptica.

Lógica de salida y sistemas de protección

El IE2808-0001 cuenta con un conector hembra D-sub de 25 pines (UNC4-40) centralizado para las conexiones de salida, lo que facilita el uso de mazos de cables premontados para una instalación rápida. Cada uno de los 16 canales admite 0,5 A a 24 VCC y permite conectar una combinación versátil de cargas óhmicas, inductivas y de lámpara. Para garantizar la máxima fiabilidad del sistema, cada canal está protegido individualmente contra cortocircuitos. En caso de fallo, el módulo gestiona los errores automáticamente y proporciona datos de diagnóstico —incluidos 16 bits de información de estado— a la imagen de proceso. Esto permite supervisar en tiempo real el estado de las salidas e identificar de inmediato problemas de cableado en el lado de campo sin intervención manual.

Especificaciones técnicas

Preguntas frecuentes de ingeniería y diagnóstico

¿Cómo se gestiona el límite de corriente total en los 16 canales?

Aunque cada canal individual puede manejar 0,5 A, el IE2808-0001 tiene un límite de corriente total de 4 A. Esto significa que, si los 16 canales están activos simultáneamente, la carga media por canal no debería superar 0,25 A. En aplicaciones que requieren pulsos de alta corriente en todos los canales, los ingenieros deben verificar el ciclo de trabajo para evitar una sobrecarga térmica.

¿Qué ventaja ofrece la conexión D-sub de 25 pines en un entorno IP67?

El uso de un conector hembra D-sub permite un cableado de alta densidad mucho más compacto que el uso de 16 conectores M12 individuales. Al combinarlo con un cable o capuchón D-sub BECKHOFF compatible y con clasificación IP67, el sistema mantiene toda su protección ambiental y simplifica la sustitución del bloque completo de E/S durante el mantenimiento.

¿Este módulo requiere una conexión de alimentación independiente?

Sí. La alimentación se suministra mediante un conector macho M8 de 4 pines. También incorpora un conector hembra M8 de 4 pines descendente, que permite conectar en cadena la alimentación de 24 VCC a las cajas de extensión posteriores y reducir así el número de cables de alimentación independientes necesarios en campo.

Guía de instalación y mantenimiento en campo

• Manipulación de la fibra óptica IP-Link: El módulo se comunica mediante el anillo IP-Link. Al instalar los cables de fibra óptica, asegúrese de que el radio de curvatura no supere la especificación del fabricante (normalmente 30 mm). Utilice la herramienta de pelado específica de BECKHOFF para garantizar que los extremos de la fibra queden al ras, ya que los cortes irregulares pueden provocar "errores CRC" en la comunicación del bus de campo.

• Sellado del conector D-sub: Para alcanzar el grado de protección IP67, el conector D-sub de 25 pines debe instalarse con la junta correcta y apretarse mediante los tornillos UNC4-40. No apriete en exceso; un apriete manual firme o un par de 0,4 Nm es suficiente para comprimir el sello sin dañar la rosca.

• Consideraciones térmicas: En posiciones de instalación variables, asegúrese de que la carcasa de poliamida (PA6) no esté en contacto directo con fuentes de calor elevado (por encima de 55 grados Celsius). Aunque el módulo no tiene ventilador y es robusto, mantener un flujo de aire ambiental alrededor del área de conexión D-sub ayuda a disipar el calor cuando el módulo funciona con su límite de corriente total de 4 A.

Ventajas para ingeniería

El BECKHOFF IE2808-0001 destaca en aplicaciones que requieren un control de salidas de alta densidad en lugares húmedos o polvorientos. Su construcción en poliamida PA6 ofrece una excelente resistencia a los agentes químicos de limpieza y a los impactos mecánicos. Al utilizar 16 bits de entrada de diagnóstico en la imagen de proceso, los ingenieros pueden implementar estrategias avanzadas de "mantenimiento predictivo", detectando cortocircuitos o cables rotos en el extremo de la red antes de que provoquen costosas paradas de producción.
