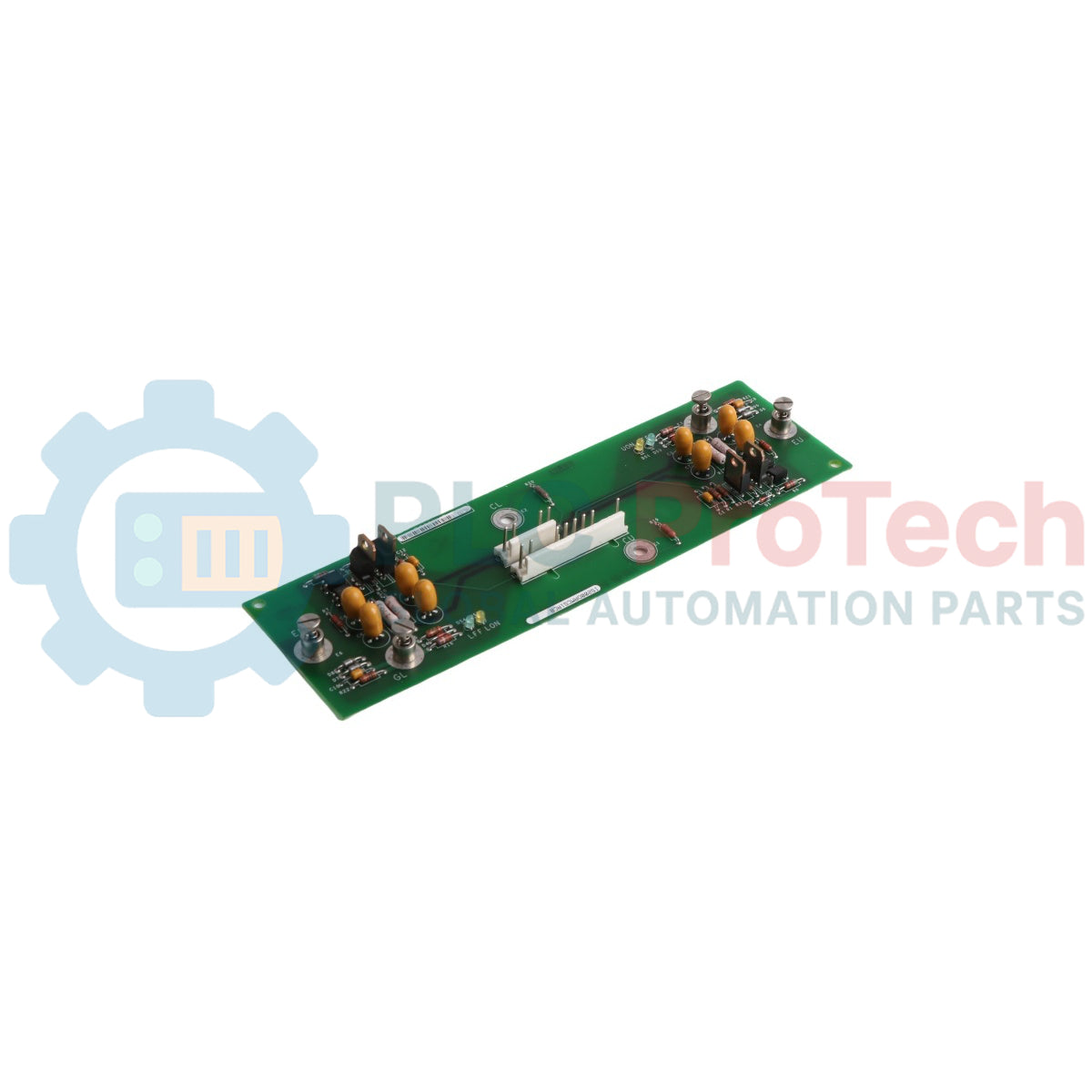

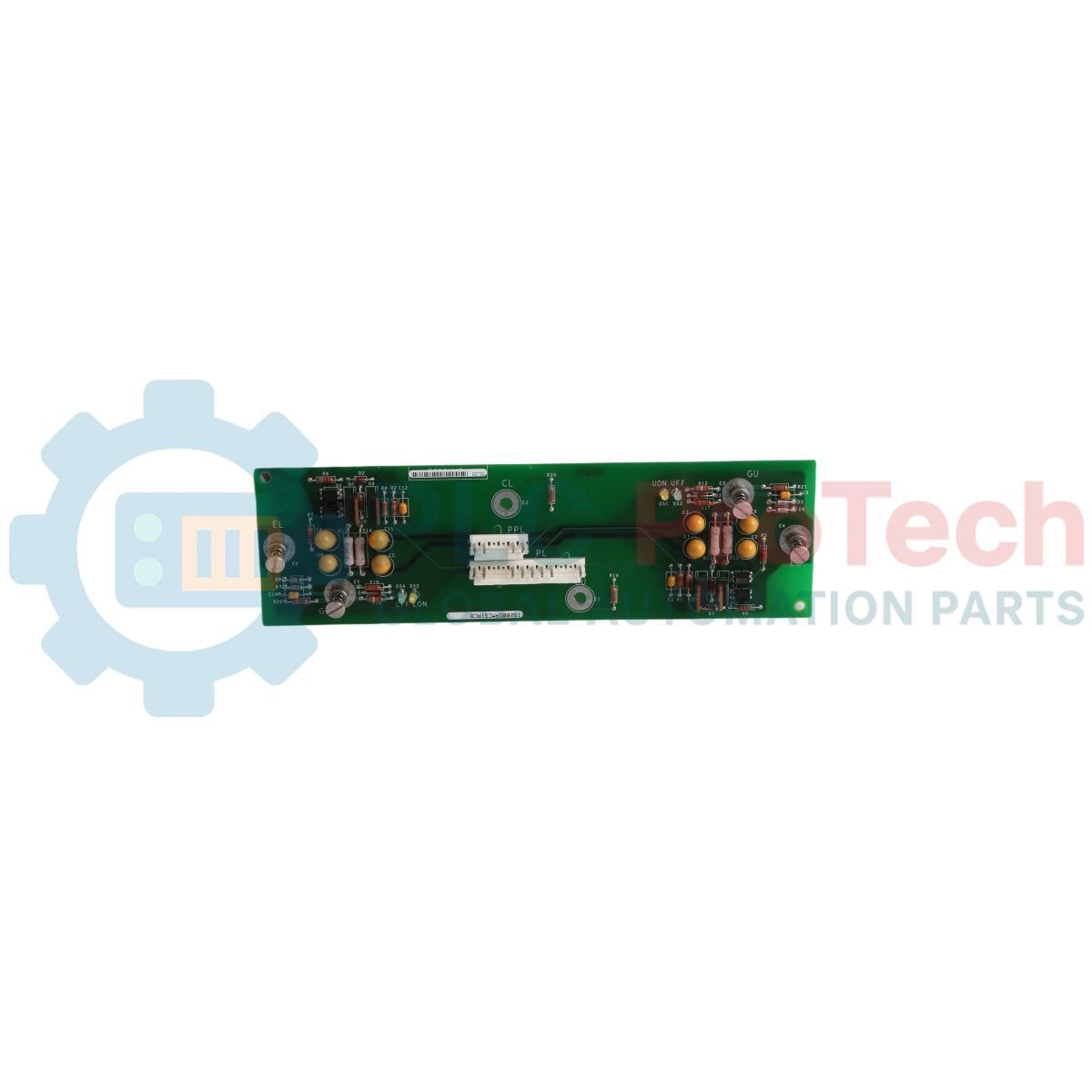

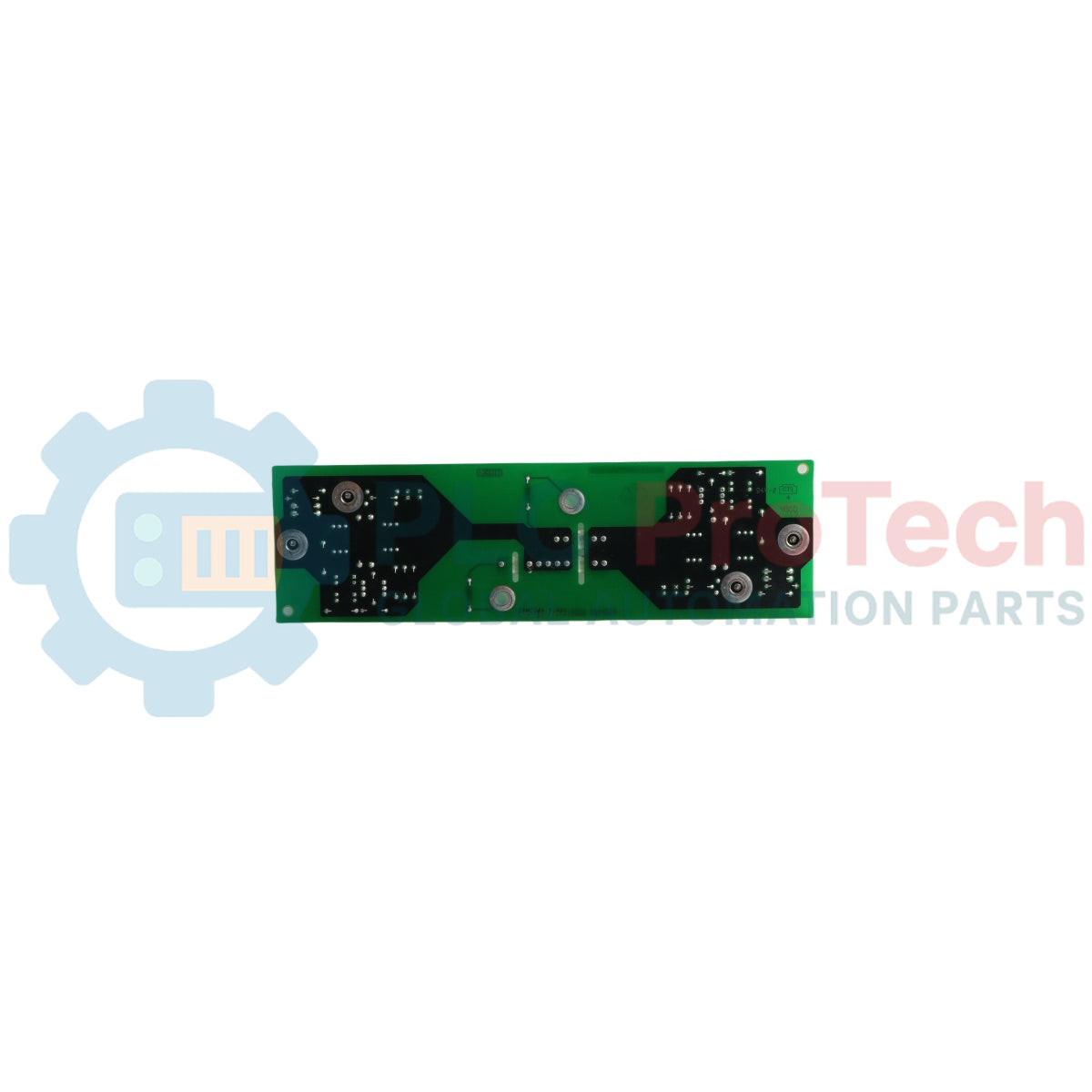

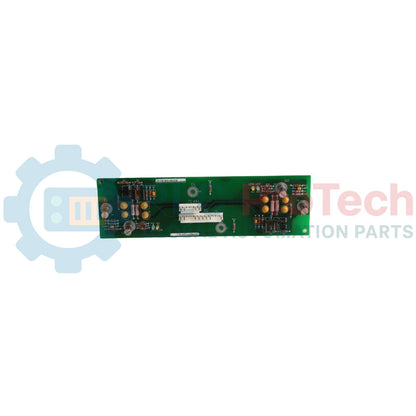

Amplificador de puerta y placa de interfaz GE Mark VI IS200DAMCG1ACB

Descripción del Producto

El IS200DAMCG1ACB funciona como un amplificador de puerta y placa de interfaz clave dentro del sistema de control GE Mark VI Speedtronic. Diseñada específicamente para aplicaciones de conversión de alta potencia, esta placa actúa como el enlace crítico de comando entre la lógica de control y los transistores bipolares de puerta integrada (IGBT). El IS200DAMCG1ACB captura señales lógicas de bajo nivel y las amplifica en señales robustas de control de puerta capaces de conmutar grandes módulos de potencia a altas frecuencias. Al integrar tanto la amplificación como la supervisión de retroalimentación, esta placa asegura la sincronización precisa requerida para accionamientos de motores de alta carga y sistemas de excitación de turbinas, protegiendo el tren de potencia contra inestabilidades eléctricas.

Ventajas Técnicas Principales

Control Preciso de Conmutación IGBT

La placa cuenta con circuitos de controlador especializados que optimizan las características de encendido y apagado de los módulos IGBT. Al controlar con precisión la corriente de puerta, el IS200DAMCG1ACB minimiza las pérdidas por conmutación y reduce la interferencia electromagnética (EMI), extendiendo directamente la vida útil de los semiconductores de potencia principales.

Protección Integrada contra Fallos

La lógica avanzada de hardware en el IS200DAMCG1ACB supervisa eventos de desaturación y condiciones de sobrecorriente. Si se detecta una falla a nivel del IGBT, la placa inicia un "apagado suave" localizado para evitar fallos térmicos catastróficos, comunicando el estado de la falla al rack de control Mark VI a través de la interfaz de alta velocidad.

Aislamiento Robusto de Señales

Para proteger los procesadores de control sensibles de la etapa de potencia de alto voltaje, la placa emplea optoacopladores de alto rendimiento o aisladores magnéticos. Esta separación galvánica asegura que las transientes en el bus de potencia no migren a la red de control, manteniendo la disponibilidad del sistema incluso durante perturbaciones en la red eléctrica.

Especificaciones Técnicas

Guía de Instalación y Mantenimiento

Manejo y Protección ESD

El IS200DAMCG1ACB contiene componentes MOS de puerta altamente sensibles. Siempre utilice una pulsera antiestática conectada a tierra y alfombrillas conductoras durante la instalación. Evite tocar los conectores dorados de borde o las resistencias de puerta montadas en superficie para prevenir daños latentes por descarga estática.

Secuencia de Conexión

Al integrar la placa con el módulo IGBT, asegúrese de que los cables trenzados de puerta-emisor sean lo más cortos posible para minimizar la inductancia parásita. Verifique que la interfaz de fibra óptica o cable plano al rack de control esté firmemente conectada antes de aplicar la alimentación de bus de CC de alto voltaje.

Interpretación de LEDs de Diagnóstico

Monitoree los LEDs de estado a bordo durante la autoprueba de encendido (POST). Una luz verde fija generalmente indica que las fuentes internas de alimentación (VCC/VEE) están dentro de la tolerancia, mientras que un LED rojo o ámbar intermitente señala una falla en la puerta o una señal de retroalimentación fuera de rango desde el puente de potencia.

Ventajas de Ingeniería

El IS200DAMCG1ACB está diseñado para las exigencias de entornos industriales pesados, incluyendo plantas de energía con turbinas de gas y grandes instalaciones manufactureras. Su diseño de PCB multicapa incorpora planos de tierra dedicados para suprimir el ruido, asegurando un rendimiento estable cerca de barras colectoras de alta corriente. Al ser un componente nativo Mark VI, ofrece integración perfecta con el software ToolboxST de GE, permitiendo la supervisión en tiempo real de la salud del control de puerta y facilitando la solución remota de problemas.

Preguntas Técnicas Frecuentes

P1: ¿Se puede usar el IS200DAMCG1ACB para reemplazar versiones anteriores de DAMC?

R1: Sí, el sufijo "G1ACB" indica un nivel de revisión específico que generalmente incluye mejoras de hardware respecto a versiones anteriores. Es compatible hacia atrás con la mayoría de aplicaciones de control de puerta Mark VI, siempre que el firmware del sistema soporte el ID de revisión.

P2: ¿Qué causa una "Falla de Desaturación" en esta placa?

R2: Una falla de desaturación ocurre si el IGBT no puede activarse completamente o si una condición de sobrecorriente lo saca de su región de saturación. La placa detecta el aumento resultante en el voltaje Vce e inhibe inmediatamente el control de puerta para evitar que el IGBT explote.

P3: ¿Esta placa requiere una fuente de alimentación externa?

R3: La placa normalmente toma la alimentación lógica del backplane Mark VI o de un bus de distribución de 24 V CC dedicado. Sin embargo, la energía de control de puerta de alto voltaje se gestiona internamente mediante convertidores DC-DC a bordo para mantener el aislamiento.

P4: ¿Cómo se deben verificar las resistencias de puerta durante el mantenimiento rutinario?

R4: Durante paradas programadas, use un multímetro de precisión para verificar que las resistencias de puerta coincidan con los valores especificados en el esquema de su sistema. Resistencias descoloridas o quemadas indican calor excesivo por conmutación y la placa debe ser reemplazada de forma preventiva.
