Fabricante: ABB
Número de producto: K31E
País de origen:Suecia
Tipo de producto: Relé de Control Estándar
Código de barras: 85371091
Pago: T/T, Western Union
Peso: 250g
Puerto de embarque: Xiamen
Garantía: 12 meses

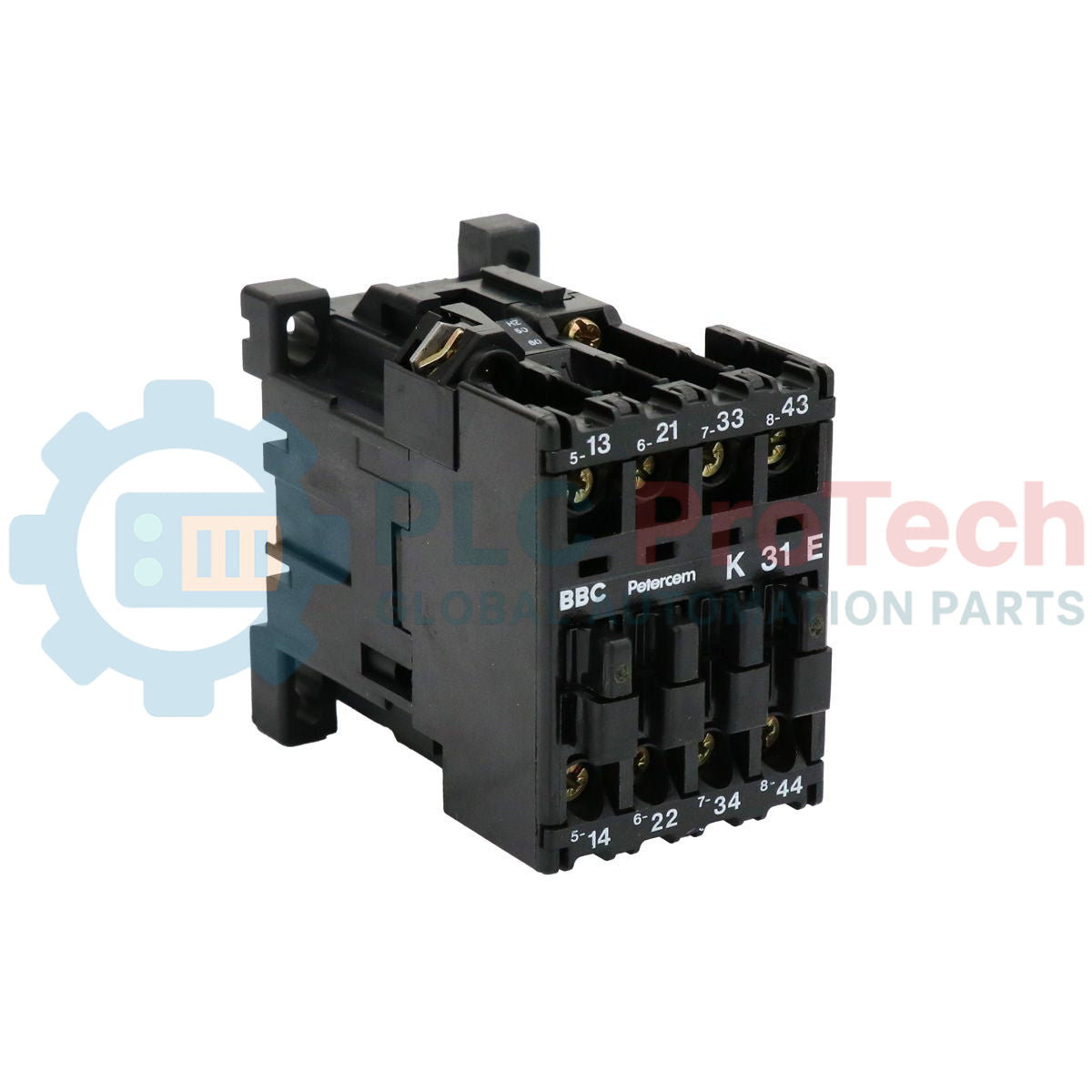

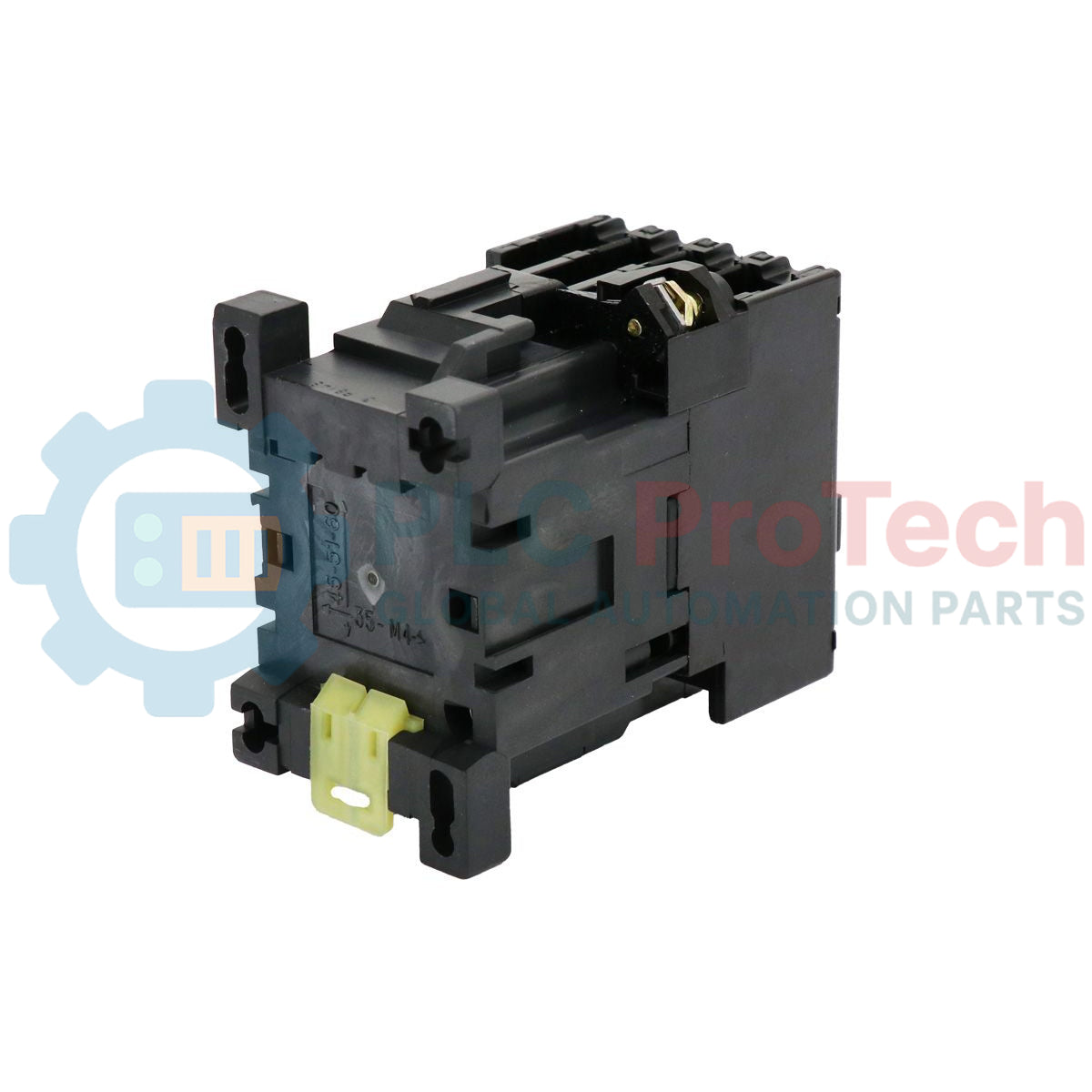

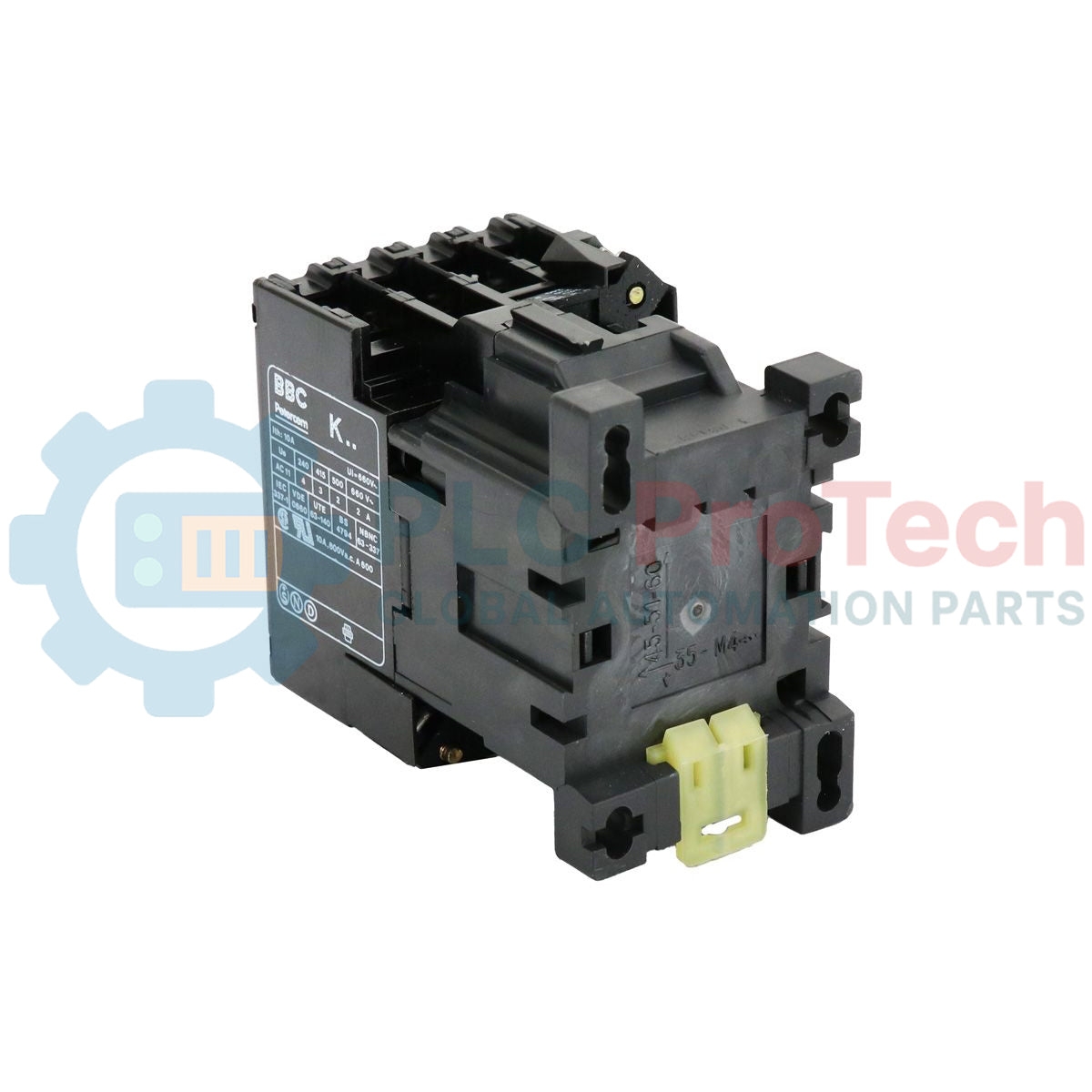

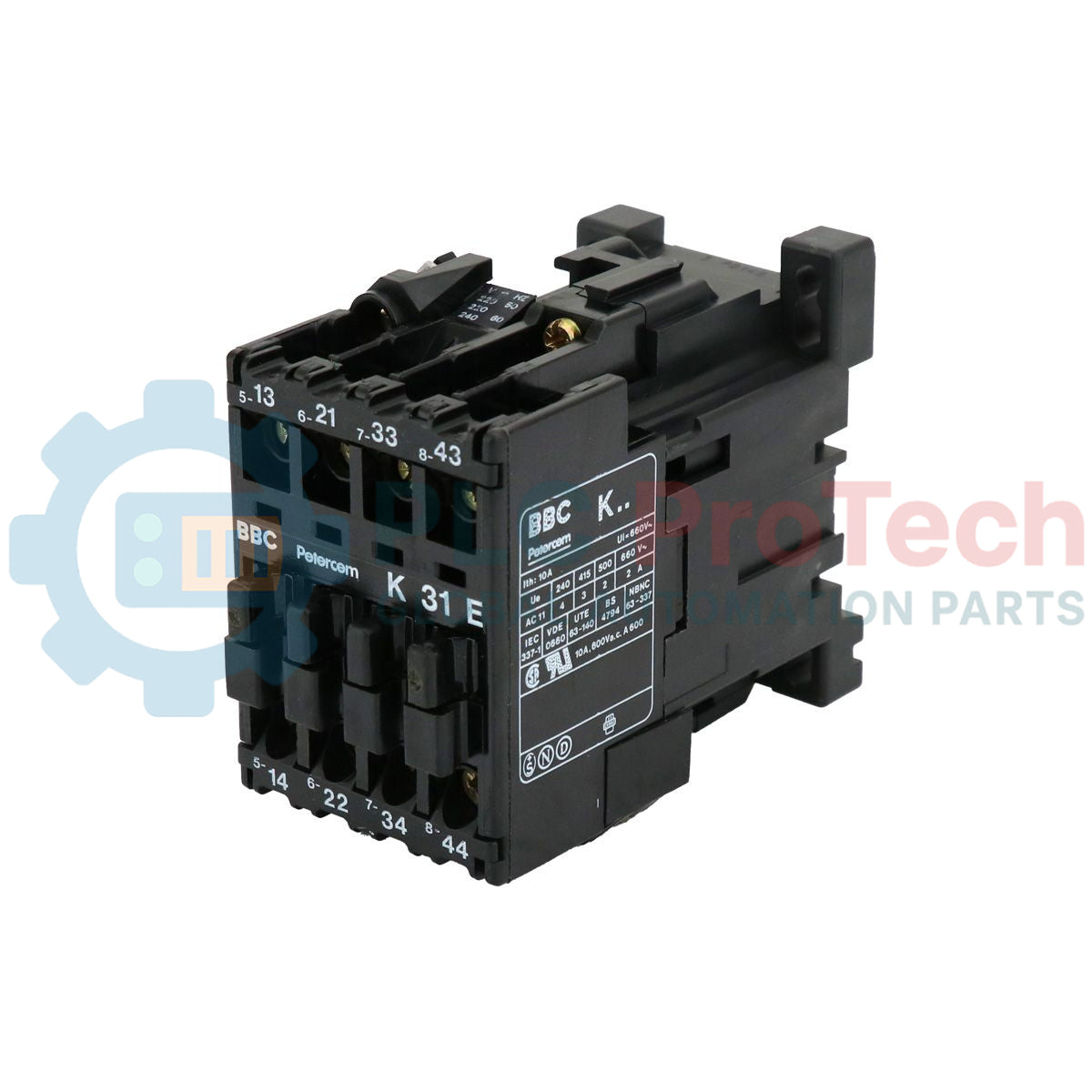

El K31E (K 31E) de ABB es un relé de control estándar de grado industrial y alto rendimiento, diseñado para conmutación precisa en circuitos de control de corriente alterna. Como pieza fundamental de la legendaria serie ABB K, este dispositivo de 4 polos cuenta con una configuración especializada de contactos 3NA + 1NC (3 Normalmente Abiertos + 1 Normalmente Cerrado), lo que lo hace indispensable para lógica de automatización compleja y enclavamientos de control de motores. Diseñado para soportar las exigencias rigurosas de plantas de energía, manufactura pesada y plantas de tratamiento de agua, el K31E sobresale en ambientes de ciclos de trabajo intensos. Al integrar este relé en su arquitectura de control, garantiza un aislamiento de señal confiable y conmutación auxiliar, reduciendo significativamente el tiempo de inactividad no planificado y mejorando la seguridad operativa en todo el sistema.
| Atributo | Especificación |
| Modelo | K31E |
| Marca | ABB |
| Origen | Bulgaria / Alemania |
| Configuración de Contactos | 3 NA + 1 NC |
| Corriente Térmica (Ith) | 10 A |
| Tensión Nominal de Aislamiento (Ui) | 660 V |
| Tensión Operativa (AC-11) | 240 V / 415 V / 500 V / 660 V |
| Corriente Operativa (AC-11) | 4 A / 3 A / 2 A / 2 A |
| Tipo de Circuito de Control | CA (Corriente Alterna) |

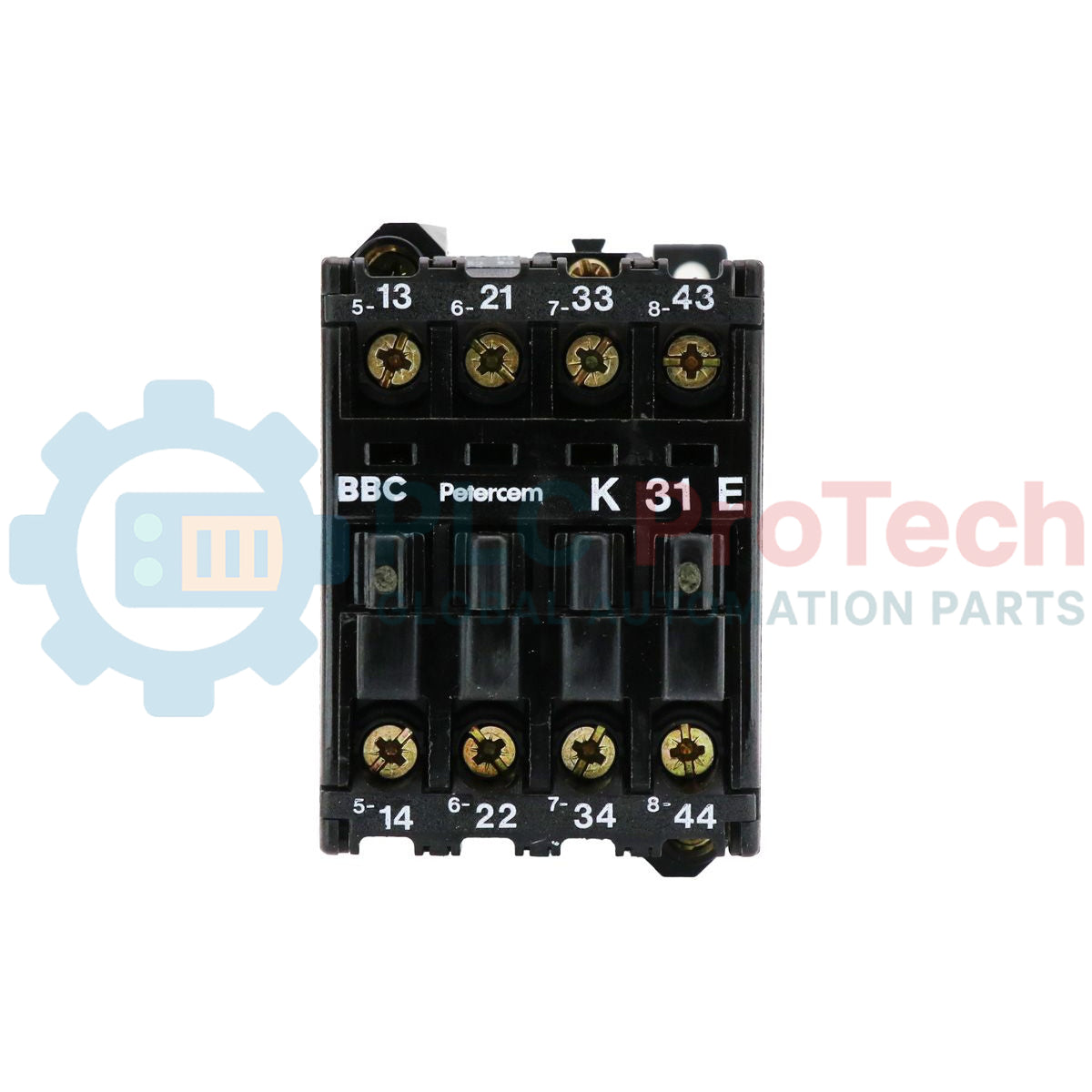

| Designación de Terminales | NA: 13-14, 33-34, 43-44; NC: 21-22 |
| Supresión | Unidad RC-B 30/220 externa (220 V) |
| Normativa Cumplida | IEC 337-1, VDE 0660, UL, CSA |
| Peso | 0.25 kg |
| Temperatura de Operación | -25 a +55 °C |
¿Cómo beneficia la unidad RC integrada la vida útil del relé K31E?
El supresor externo Murrelektronik RC-B 30/220 protege la bobina del relé al limitar los picos de voltaje inductivo durante la desenergización. Esto previene la ruptura del aislamiento y minimiza las interferencias electromagnéticas (EMI) en los módulos PLC I/O sensibles cercanos.
¿Se puede usar el K31E para conmutación de cargas en corriente continua?
Aunque el K31E está optimizado para categorías de utilización AC-11 (cargas electromagnéticas auxiliares), la conmutación de cargas en corriente continua requiere una reducción significativa de la capacidad debido a la ausencia de un cruce por cero natural para la extinción del arco. Contacte a nuestro equipo técnico para las especificaciones específicas de DC-13.
¿Cuáles son los requisitos de terminales para un cableado seguro?
El dispositivo utiliza terminales de tornillo con abrazadera. Para ambientes con alta vibración, recomendamos usar terminales con manguitos aislantes y mantener un par de apriete de 1.0 a 1.2 Nm para evitar la acumulación de resistencia en el contacto.
¿Es compatible el K31E con accesorios modernos de la serie AF de ABB?
La serie K es una arquitectura estándar heredada. Aunque ciertos componentes para montaje en riel DIN son universales, los accesorios eléctricos como bloques de contactos auxiliares deben verificarse para compatibilidad mecánica de enclavamiento con el marco de la línea K.
Alineación de Supresión de Sobretensiones: Asegúrese de montar la unidad RC lo más cerca posible de los terminales de la bobina (A1-A2). En circuitos de control de 220 V, la unidad RC-B 30/220 es crítica para prevenir la "fuerza contraelectromotriz" que puede causar disparos fantasma en controladores lógicos de estado sólido.
Gestión Térmica en Gabinetes: Al montar varios relés K31E lado a lado, mantenga un espacio lateral mínimo de 5 mm si la temperatura ambiente supera los 45 °C. Esto previene la acumulación de calor por la energización de la bobina, asegurando que la corriente térmica nominal de 10 A (Ith) se mantenga válida.
Lógica de Enclavamiento de Seguridad: El contacto 1 NC (21-22) debe utilizarse para retroalimentación "a prueba de fallos" o enclavamiento eléctrico. En aplicaciones de inversión de motor, use este contacto para interrumpir físicamente el circuito de la bobina del contactor opuesto y evitar cortocircuitos fase a fase.
