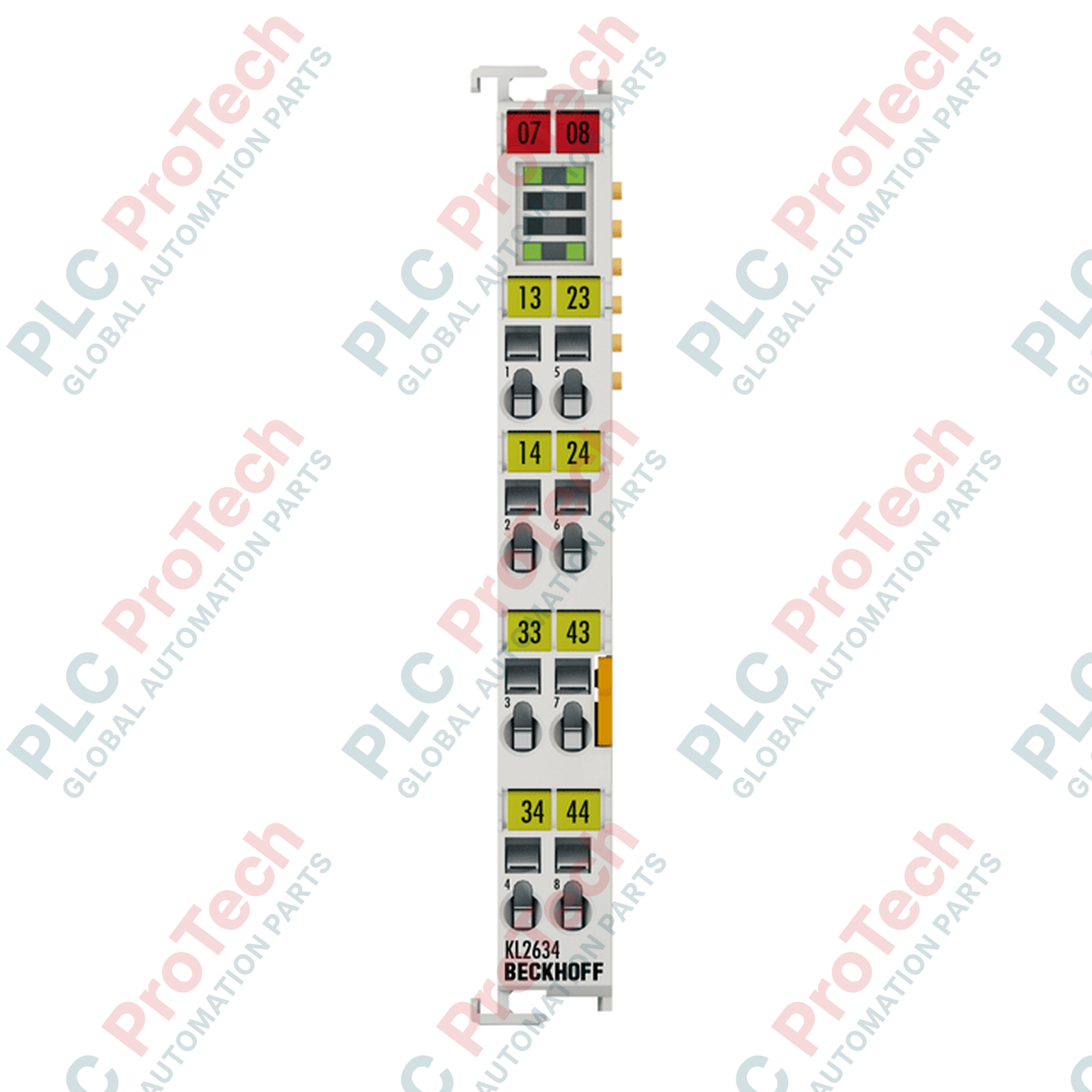

KS2634 BECKHOFF Terminal de bus de salida de relé de 4 canales 250 VAC / 30 VDC

Descripción del Producto

El KS2634 (KS2634) es un terminal de salida de relé de alto rendimiento de 4 canales diseñado para el sistema modular Beckhoff Bus Terminal. Con cuatro contactos independientes de cierre (normalmente abiertos), este módulo actúa como una interfaz robusta entre la lógica interna del K-bus y dispositivos de campo de alta potencia. Con una alta capacidad de conmutación de hasta 4 A por canal y soporte para voltajes de hasta 250 VAC, el KS2634 está optimizado para controlar cargas AC/DC como pequeños motores, contactores y válvulas solenoides. La designación "KS" indica la inclusión de un nivel de cableado enchufable, que permite un reemplazo rápido del terminal sin desconectar los cables individuales de campo, lo que reduce significativamente el tiempo de mantenimiento y previene errores de cableado en entornos críticos de automatización como manejo de materiales y gestión de edificios.

Configuración Técnica

La arquitectura de hardware del KS2634 se basa en tecnología de relé mecánico, proporcionando un verdadero conmutador sin potencial y aislamiento físico por separación de aire. Está diseñado para versatilidad, soportando tanto cargas óhmicas como inductivas con corrientes nominales de 4 A y 2 A respectivamente. El terminal cuenta con una alta vida mecánica de 20 millones de ciclos y utiliza una corriente interna del K-bus de 120 mA para las operaciones del lado lógico. Una ventaja técnica clave es su carga mínima permitida ultra baja (0.1 mA a 0.1 VDC), lo que le permite conmutar señales de alta impedancia o entradas electrónicas de baja potencia con extrema fiabilidad. El módulo está alojado en un formato delgado de 12 mm y proporciona un aislamiento eléctrico de 500 V entre los niveles lógico y de campo.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Cuál es el beneficio del cableado enchufable de la serie KS frente a la serie estándar EL/KL?

El KS2634 cuenta con un bloque de cableado desmontable. Durante el servicio o actualizaciones del sistema, todo el enchufe de cableado puede retirarse del alojamiento del terminal sin aflojar las conexiones individuales de resorte. Este concepto de "Cableado Permanente" asegura que la instalación de campo permanezca intacta, acelerando dramáticamente el proceso de reemplazo y garantizando que la máquina vuelva a operar más rápido.

¿Cómo debo proteger los contactos del relé al conmutar cargas inductivas?

Aunque el KS2634 está clasificado para cargas inductivas de 2 A, los relés mecánicos son susceptibles a la erosión de contactos causada por la fuerza contraelectromotriz (back-EMF). Para cargas inductivas de corriente continua (por ejemplo, solenoides), recomendamos encarecidamente instalar un diodo flyback. Para cargas inductivas de corriente alterna, se debe colocar un circuito supresor RC o un varistor en paralelo con la carga para suprimir el arco y maximizar la vida eléctrica del relé.

¿Se puede usar este módulo para conmutar señales muy pequeñas?

Sí. A diferencia de muchos relés de alta potencia que requieren una "corriente de humectación" mínima para romper la oxidación superficial en los contactos, el KS2634 está clasificado para cargas tan bajas como 0.1 mA a 0.1 VDC. Esto lo hace adecuado para la interfaz con entradas de alta impedancia de otros controladores electrónicos o sensores.

Guía de Ingeniería e Instalación

• Precisión en el Cableado: El terminal utiliza conexiones accionadas por resorte. Para un contacto óptimo, use cables con una sección transversal entre 0.08 y 1.5 mm². Asegúrese de que la longitud del pelado sea estrictamente entre 9 y 10 mm. Evite apretar en exceso o usar fuerza excesiva con el destornillador para prevenir daños en el bloque terminal enchufable.

• Montaje y Estabilidad: Fije el módulo en un riel DIN estándar de 35 mm (EN 60715). Utilice el sistema integrado de doble ranura y conexión por llave para asegurar un enlace mecánico rígido con los terminales adyacentes. Esto es crítico en entornos de alta vibración (conforme a EN 60068-2-6) para mantener la continuidad eléctrica a través de los contactos de alimentación del K-bus.

• Gestión Total de Corriente: La carga máxima de corriente para los contactos de alimentación es de 10 A. Si la suma de las corrientes a través de los cuatro canales (y cualquier terminal aguas abajo) excede este valor, debe insertarse un nuevo terminal de alimentación (por ejemplo, KL9010 o similar) para evitar el sobrecalentamiento del bus de alimentación interno.
