Fabricante: Mitsubishi Electric
Número de producto: FR-A820-11K-1
País de origen:Estados Unidos
Tipo de producto: Inversores VFD
Pago: Transferencia bancaria, Western Union
Peso: 9300g
Puerto de envío: Xiamen
Garantía: 12 meses

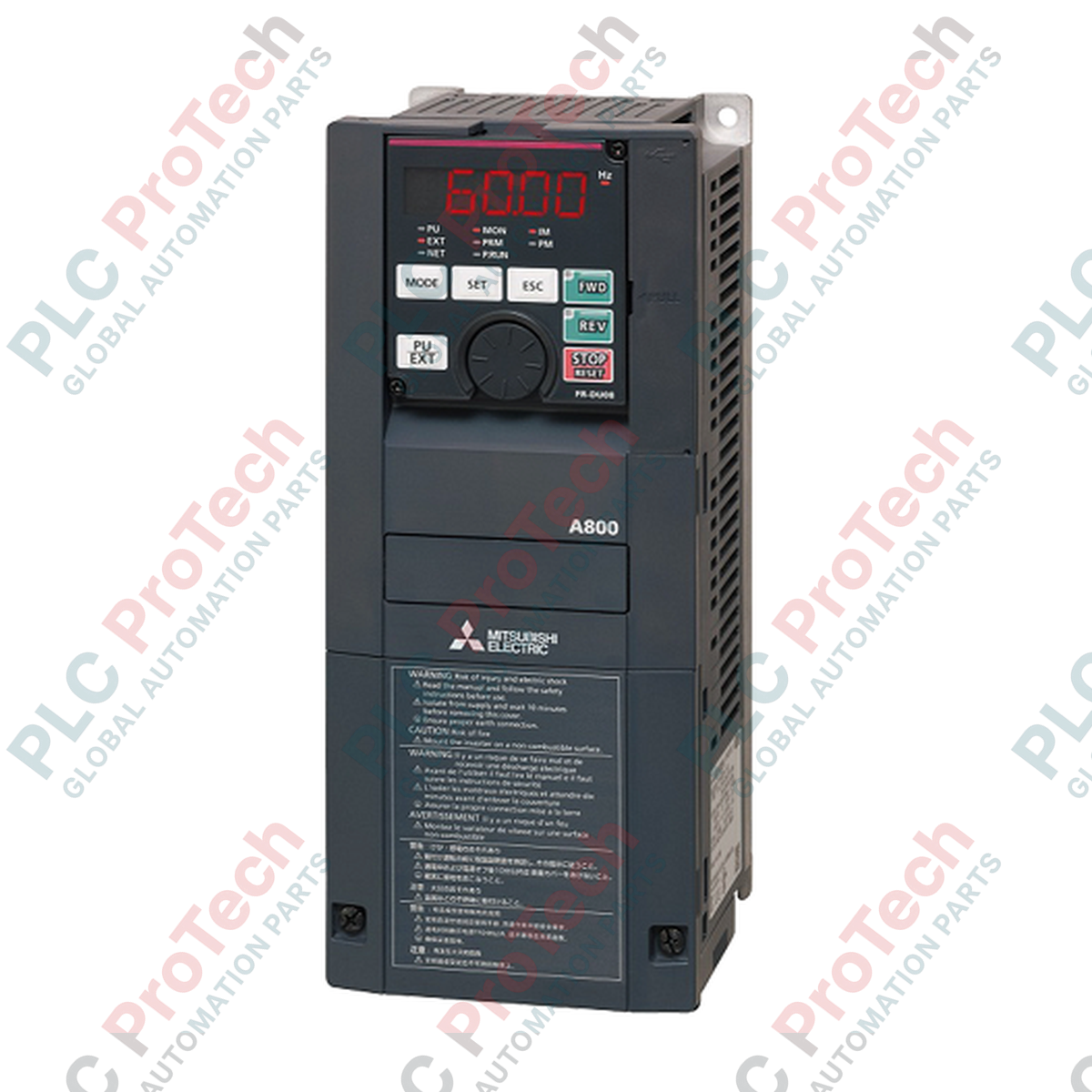

Diseñado para el exigente control de motores industriales, el variador de frecuencia Mitsubishi Electric FR-A820-11K-1 ofrece una precisión excepcional y una respuesta dinámica del par dentro de la serie FREQROL-A 800 de alto rendimiento. Funciona con una entrada de clase trifásica de 200 V y cuenta con capacidades flexibles de clasificación múltiple (SLD, LD, ND y HD) para adaptarse al perfil exacto de sobrecarga de su maquinaria. Equipado con control vectorial avanzado del flujo magnético y control vectorial real sin sensores, alcanza un rendimiento máximo de par hasta velocidades cercanas a cero, lo que lo hace ideal para aplicaciones de arranque con alta inercia.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Número de modelo | FR-A820-11K-1 |
| Serie | FREQROL-A 800 |
| Clase de tensión de entrada | Clase de tensión de entrada trifásica de 200 V |
| Tensión/frecuencia nominales de entrada | Trifásica, de 200 a 240 V CA, 50 Hz / 60 Hz |
| Fluctuación de tensión permitida | 170 a 264 V CA, 50 Hz / 60 Hz |
| Fluctuación de frecuencia permitida | ±5 % |
| Capacidad nominal de salida (ND) | 11 kW |
| Capacidad del motor aplicable (SLD / LD / ND / HD) | 15 kW / 15 kW / 11 kW / 7,5 kW |
| Corriente nominal de salida (SLD / LD / ND / HD) | 63 A / 58 A / 46 A / 33 A |
| Capacidad de sobrecarga de corriente (ND) | 150 % durante 60 segundos, 200 % durante 3 segundos (a una temperatura ambiente de 50 °C) |
| Rango de frecuencia de salida | De 0,2 a 590 Hz (límite de 400 Hz para los modos de control vectorial) |
| Grado de protección de la envolvente (JEM 1030) | Tipo cerrado (IP20) |
| Método de refrigeración | Refrigeración por aire forzado |
| Temperatura ambiente de funcionamiento | -10 °C a +50 °C (clasificaciones LD, ND y HD); -10 °C a +40 °C (clasificación SLD) |
| Humedad ambiental de funcionamiento | 95 % de humedad relativa o menos (sin condensación), con placas de circuito recubiertas |
| Resistencia a las vibraciones | 5,9 m/s² o menos, de 10 a 55 Hz (direcciones X, Y, Z) |
| Peso neto de la unidad | 8,3 kg |
| Peso de envío (calculado) | 9,3 kg |
| Terminal/puerto | Tipo de función/configuración |
|---|---|
| Terminales 2, 4 | Entrada analógica (0 a 10 V, 0 a 5 V, 4 a 20 mA, seleccionable mediante interruptor) |
| Terminal 1 | Entrada analógica auxiliar (-10 a +10 V, -5 a +5 V) |
| Terminales de entrada de control | 12 puntos de entrada digital configurables (lógica sink/source seleccionable) |
| Salidas de colector abierto | 5 puntos de salida de estado sólido configurables |
| Salidas de relé | 2 contactos de salida (alarma de fallo e indicadores de funcionamiento programables) |
| Entrada/salida de tren de pulsos | Entrada de hasta 100 kpps, salida de hasta 50 kpps |
El FR-A820-11K-1 es la ruta de sustitución directa del modelo anterior de la serie FR-A720-11K. Las dimensiones de montaje siguen siendo altamente compatibles; sin embargo, si actualiza desde un A720, utilice el software Mitsubishi FR Configurator2 para extraer y convertir el bloque de parámetros. Tenga en cuenta que la serie A800 incorpora una entrada de alimentación específica de 24 V CC para el circuito de control, lo que permite mantener las comunicaciones y la realimentación de seguridad incluso cuando la alimentación trifásica principal está desconectada.
Al dimensionar este variador para entornos de gran altitud, debe reducir la corriente de salida un 1 % por cada 100 metros por encima de los 1000 metros sobre el nivel del mar (hasta un máximo de 2500 metros). Para evitar disparos molestos por sobretensión (E.OV3) durante perfiles de desaceleración agresivos, supervise el parámetro 8 (Tiempo de desaceleración). Si son obligatorias secuencias de parada cortas, instale una resistencia de frenado externa conectada directamente entre los terminales P/+ y PR, y asegúrese de que el parámetro 30 (Selección de la función regenerativa) esté configurado correctamente.
Para configurar el comportamiento de las entradas de los terminales analógicos, compruebe siempre el estado de los interruptores deslizantes de selección de tensión/corriente situados detrás de la cubierta de los terminales de control. Por ejemplo, si el terminal 4 se utiliza para un lazo de realimentación de 4-20 mA, el interruptor de hardware debe coincidir con la configuración correspondiente del firmware en el parámetro 267. Tienda siempre las señales de control de baja tensión por un conducto separado de las líneas de salida del motor de alta tensión (U, V, W) para mitigar las interferencias electromagnéticas y la posible deriva de la señal.
ADVERTENCIA CRÍTICA: TENSIÓN PELIGROSA
Aísle todas las conexiones de alimentación de entrada antes de realizar el montaje o el mantenimiento. Espere un mínimo de 10 minutos después de desconectar la tensión de alimentación para permitir que los condensadores internos del bus de CC se descarguen de forma segura. Mida la tensión de CC entre los puntos de terminal P/+ y N/-; asegúrese de que sea inferior a 30 VCC antes de realizar trabajos de instalación física.
