Descripción

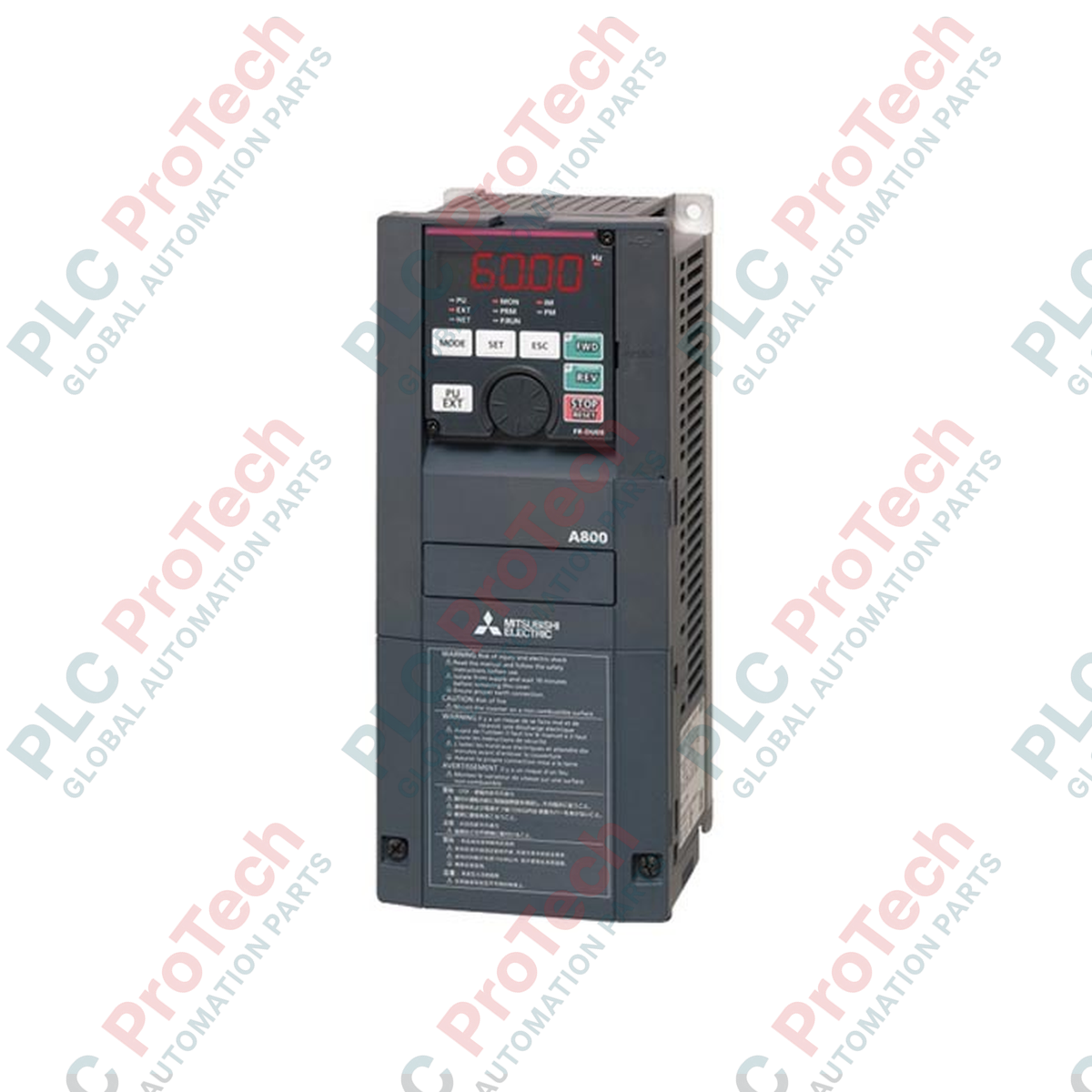

Diseñado para satisfacer las exigencias de las aplicaciones industriales de motores de servicio pesado, el Mitsubishi Electric FR-A840-37-1 es un variador de frecuencia (VFD) trifásico de alto rendimiento perteneciente a la prestigiosa serie FR-A800. Diseñado para ofrecer un control robusto de la velocidad y el par, este inversor cuenta con una configuración de terminal FM integrada para la supervisión de alta precisión de trenes de pulsos analógicos. Gracias a su integración fluida en arquitecturas de control existentes, la unidad incorpora protocolos Modbus RTU y interfaces serie RS-485 multipunto integradas, lo que la convierte en una excelente opción para configuraciones de automatización exigentes que requieren un seguimiento preciso de la velocidad y un alto par de arranque.
Características principales
-
Control vectorial real sin sensores (RSVC): Proporciona un rendimiento excepcional del par a velocidades cercanas a cero sin necesidad de un codificador externo.
-
Frecuencias de salida flexibles: Admite un amplio rango de funcionamiento, de 0,2 Hz a 590 Hz, para gestionar diversos equipos industriales de alta velocidad.
-
Terminales de control FM: Equipado con canales dedicados de tren de pulsos FM y supervisión de tensión analógica (0-10 V CC) para una integración precisa en bucles de realimentación.
-
Interfaz RS-485 integrada: Ofrece compatibilidad integrada con comunicaciones multidrop RS-422 y RS-485 que utilizan protocolos Modbus RTU nativos.
-
Chasis de tipo abierto IP00: Diseñado para aprovechar al máximo el espacio en armarios de control industrial localizados y climatizados.
Aplicaciones industriales
-
Centrífugas de alta inercia: Gestiona de forma segura la energía regenerativa y los perfiles de desaceleración.
-
Sistemas transportadores de servicio pesado: Proporciona un alto par de arranque para iniciar correas completamente cargadas.
-
Extrusoras y mezcladoras: Mantiene un control de par constante en distintos rangos de viscosidad del material.
-
Conjuntos de ventiladores y bombas industriales: Reduce el consumo de energía mediante una regulación precisa de la velocidad basada en las leyes de semejanza.
Especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-A840-37-1 |
| Serie |
Serie FR-A800 |
| Capacidad del motor aplicable |
37 kW (50 HP) |
| Tensión de alimentación (CA) |
CA trifásica de 380 V a 500 V (50/60 Hz) |
| Fase de salida |
CA trifásica |
| Rango de frecuencia de salida |
De 0,2 Hz a 590 Hz |
| Protocolos de comunicación |
Modbus RTU, RS-232, RS-422, RS-485 |
| Canales de salida analógica |
1 salida analógica (0-10 V CC) mediante terminal FM |
| Grado de protección |
IP00 (tipo abierto) |
| País de origen |
Japón |
| Peso de envío (calculado) |
43,0 kg (94,8 lb) |
| Dimensiones del paquete (calculadas) |
490 mm x 300 mm x 250 mm |
Conexiones e interfaces
| Designación del bloque de terminales |
Asignación del circuito funcional |
| R/L1, S/L2, T/L3 |
Entrada de alimentación principal de CA trifásica |
| U, V, W |
Salida trifásica de frecuencia variable al motor |
| FM |
Monitor de tren de pulsos / salida de señal analógica (0-10Vcc) |
| TXD+ / TXD- / RXD+ / RXD- |
Interfaces de comunicación RS-485 / Modbus RTU |
| SD |
Terminal común para la referencia de comando analógico externo |
Modelos alternativos y compatibilidad
El FR-A840-37-1 sirve como reemplazo funcional directo de las variantes de variadores de la generación anterior FR-A740-37K. Si realiza la migración desde la serie A700, verifique las holguras disponibles en el panel, ya que las profundidades físicas y los perfiles de los terminales de cableado difieren ligeramente. Los perfiles de configuración y parámetros pueden importarse y convertirse completamente mediante la plataforma de software FR Configurator2 de Mitsubishi Electric para minimizar el tiempo de inactividad de la implementación.
Errores de aplicación y notas de ingeniería
Con una potencia nominal elevada de 37 kW (50 HP), este variador genera un calor considerable durante el funcionamiento continuo a plena carga. Debe instalarse dentro de una envolvente específica y bien ventilada, con una separación mínima de 100 mm tanto en la parte superior como en la inferior de la unidad. Al utilizar el variador en aplicaciones con ciclos de trabajo intensivos, asegúrese de que las resistencias de frenado externas tengan el tamaño adecuado para evitar disparos por sobretensión (E.OV3) durante los eventos de frenado regenerativo.
Consejos de puesta en servicio y cableado
Para mitigar los problemas de interferencia electromagnética (EMI), instale las conexiones del motor de salida trifásica (U, V, W) mediante un cable apantallado continuo, conectando la pantalla a tierra tanto en la envolvente del variador como en la caja de terminales del motor. Al implementar comunicaciones serie, asegúrese de que el parámetro 117 (número de estación) y el parámetro 118 (velocidad en baudios) estén asignados correctamente antes de iniciar el sondeo cíclico a través de la red Modbus.
Directrices de instalación
ADVERTENCIA CRÍTICA: Dentro del banco de condensadores del variador pueden permanecer tensiones peligrosas hasta 10 minutos después de desconectar la alimentación principal. Verifique siempre que la lámpara de carga se haya apagado por completo y utilice un multímetro digital calibrado para verificar que la tensión del bus de CC sea cero antes de iniciar los trabajos de conexión.
1
Monte verticalmente el chasis IP00 sobre un panel posterior plano y no inflamable, utilizando tornillos de montaje M6 o M8 para permitir corrientes de convección sin obstrucciones.
2
Conecte la puesta a tierra física del sistema a los terminales PE antes de terminar las líneas principales de entrada de alimentación (R/L1, S/L2, T/L3).
3
Pase las señales de control y los bucles de retroalimentación analógica (bloque de terminales FM) por conductos metálicos separados y aislados del cableado de alimentación de CA de alta potencia.
