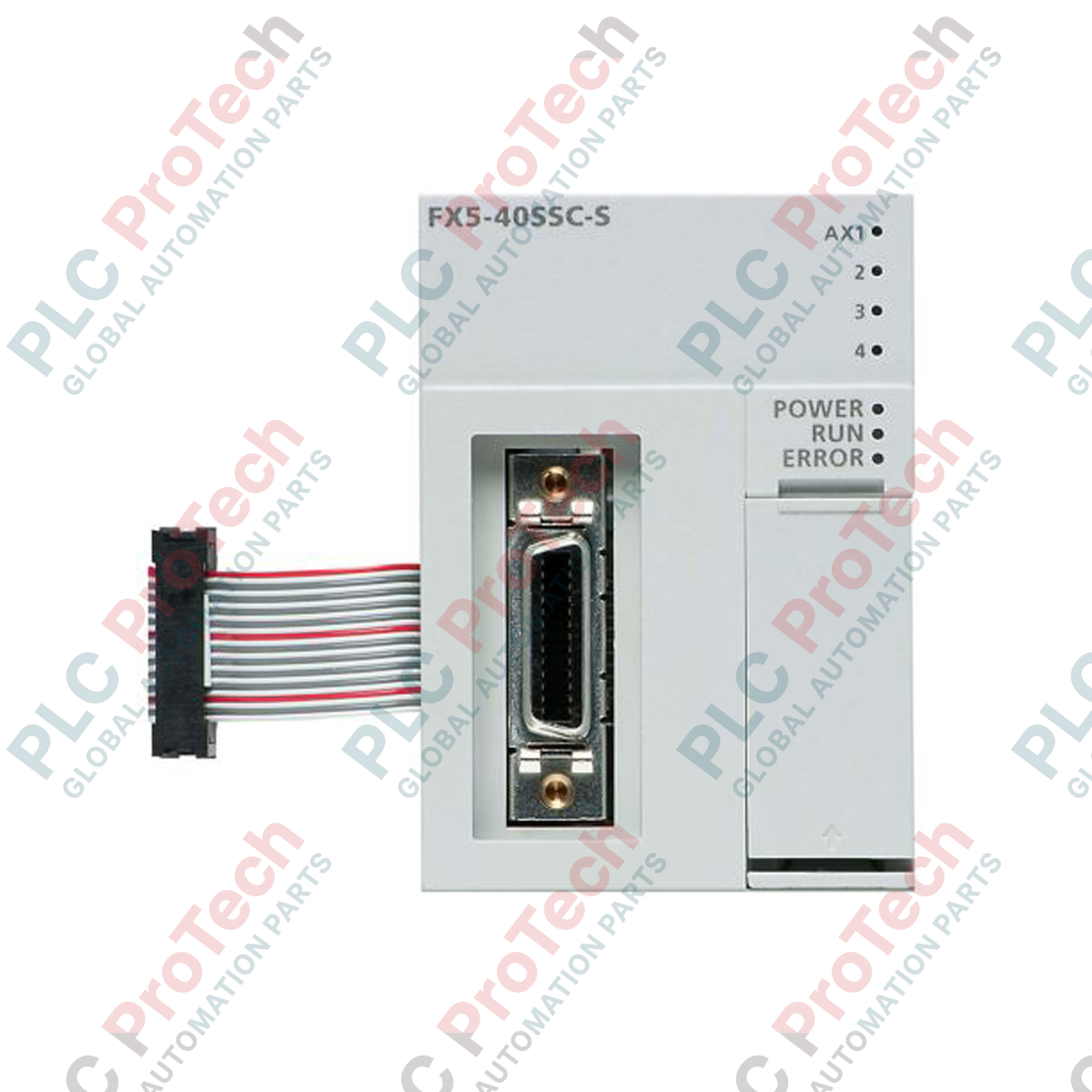

Módulo de movimiento simple Mitsubishi Electric FX5-40SSC-S de la serie MELSEC iQ-F

Descripción

Al facilitar la sincronización multieje de alta velocidad dentro de la plataforma de automatización MELSEC iQ-F, el Mitsubishi Electric FX5-40SSC-S es un módulo de movimiento simple dedicado de 4 ejes. Este módulo integra una conectividad fluida de red de fibra óptica SSCNET III/H para permitir configuraciones complejas de posicionamiento, control síncrono y velocidad-par directamente desde un sistema PLC FX5U o FX5UC. Diseñado para el control de máquinas de alta velocidad, ofrece un ciclo de operación ultrapréciso de 1.777 ms, lo que lo hace muy eficaz para aplicaciones que requieren la coordinación sincronizada de motores servo sin sobrecargar la CPU principal.

Características

• Sincronización multieje: Coordina hasta 4 ejes (incluidos los ejes de amplificadores servo virtuales) para operaciones de trayectoria síncronas y continuas.
• Interpolación avanzada: Admite interpolación lineal multieje (hasta 4 ejes) e interpolación circular (2 ejes) para el seguimiento de trayectorias complejas.
• Comunicación de alta velocidad: Utiliza la red síncrona SSCNET III/H, fiable y resistente al ruido electromagnético.
• Mantenimiento sin batería: Guarda todos los parámetros, perfiles de posicionamiento y datos de inicio de bloques directamente en la ROM flash no volátil.
• Perfiles de movimiento diversos: Admite control PTP (punto a punto), control de trayectoria, control de velocidad-par y conmutación bidireccional de velocidad y posición.
• Controles de suavizado: Curvas integradas de aceleración y desaceleración trapezoidales y en S, con compensación de holgura configurable.

Aplicaciones

• Equipos de embalaje: Ideal para líneas de estuchado multieje, sellado y manipulación continua de bandas.
• Manipulación de materiales: Controla robots pórtico de recogida y colocación de alta velocidad y transportadores de clasificación sincronizados.
• Ensamblaje automatizado: Ejecuta un posicionamiento exacto para mesas indexadoras, inserción de piezas y sistemas de atornillado.
• Maquinaria de etiquetado: Coordina las relaciones entre los ejes maestro y esclavo para adaptar la velocidad en tiempo real durante las operaciones de etiquetado.

Tabla de especificaciones técnicas

Conexiones e interfaces

El FX5-40SSC-S utiliza puertos de conexión dedicados para la interconexión de redes ópticas de alta fiabilidad y la integración directa con señales externas locales:

Perspectivas de ingeniería basadas en la experiencia

Modelos alternativos y compatibilidad

Al migrar sistemas antiguos, tenga en cuenta que el FX5-40SSC-S está diseñado específicamente para la arquitectura de hardware FX5U/FX5UC y se programa mediante el entorno MELSOFT GX Works3. Para los sistemas FX3U antiguos que requieren enlaces SSCNET, el modelo FX3U-20SSC-H era el estándar; sin embargo, el FX5-40SSC-S representa una actualización generacional con una velocidad de escaneo mejorada de 1,777 ms y funciones de ejes virtuales mejoradas. Tenga presente que la migración directa del programa requiere comprobar los perfiles de asignación de ejes en los parámetros de GX Works3.

Errores de aplicación y notas de ingeniería

Los enlaces de fibra óptica SSCNET III/H deben manipularse con cuidado dentro de los armarios industriales. Doblar los cables ópticos con un radio inferior a 25 mm provocará pérdidas de señal óptica, lo que puede generar fallos recurrentes de desconexión de red, que a menudo se muestran como una alarma de pérdida de comunicación en el PLC/HMI. Asegúrese de dejar espacio suficiente dentro de la disposición del panel para las rutas de tendido de los cables y mantenga una limpieza absoluta durante la inserción de los conectores de fibra óptica.

Consejos de puesta en servicio y cableado

Las entradas de parada forzada (EMI) deben cablearse mediante una configuración de contacto eléctrico normalmente cerrado (NC) para garantizar un funcionamiento a prueba de fallos. Si no se utiliza un circuito EMI externo, la entrada debe puentearse o deshabilitarse mediante software en el árbol de parámetros de GX Works3 para evitar el bloqueo durante el arranque del módulo. Asegúrese de que las tapas protectoras contra el polvo permanezcan firmemente colocadas en los terminales ópticos hasta el instante en que se conecten físicamente los cables ópticos, para evitar la contaminación por polvo industrial de los receptores ópticos internos.

Directrices de instalación

1. 1 Monte el módulo en un carril DIN estándar de 35 mm junto a la unidad principal del PLC FX5 o junto a los módulos de expansión adyacentes. Asegúrese de que los ganchos del módulo queden firmemente sujetos al carril.
2. 2 Conecte el cable plano de extensión del módulo anterior o de la CPU al puerto de interfaz del bus interno del FX5-40SSC-S, asegurándose de que la conexión quede bloqueada de forma segura.
3. 3 Inserte directamente el cable de fibra óptica SSCNET III/H en el puerto del conector CN1 hasta que un clic audible indique que ha quedado correctamente encajado. Mantenga el radio de curvatura requerido.
4. 4 Conecte el bloque de terminales de señales externas frontales (FLS, RLS, EMI, DOG) con cableado de control de 24 V CC debidamente apantallado, asegurándose de que los apantallamientos estén conectados a tierra en un único punto de baja impedancia.
