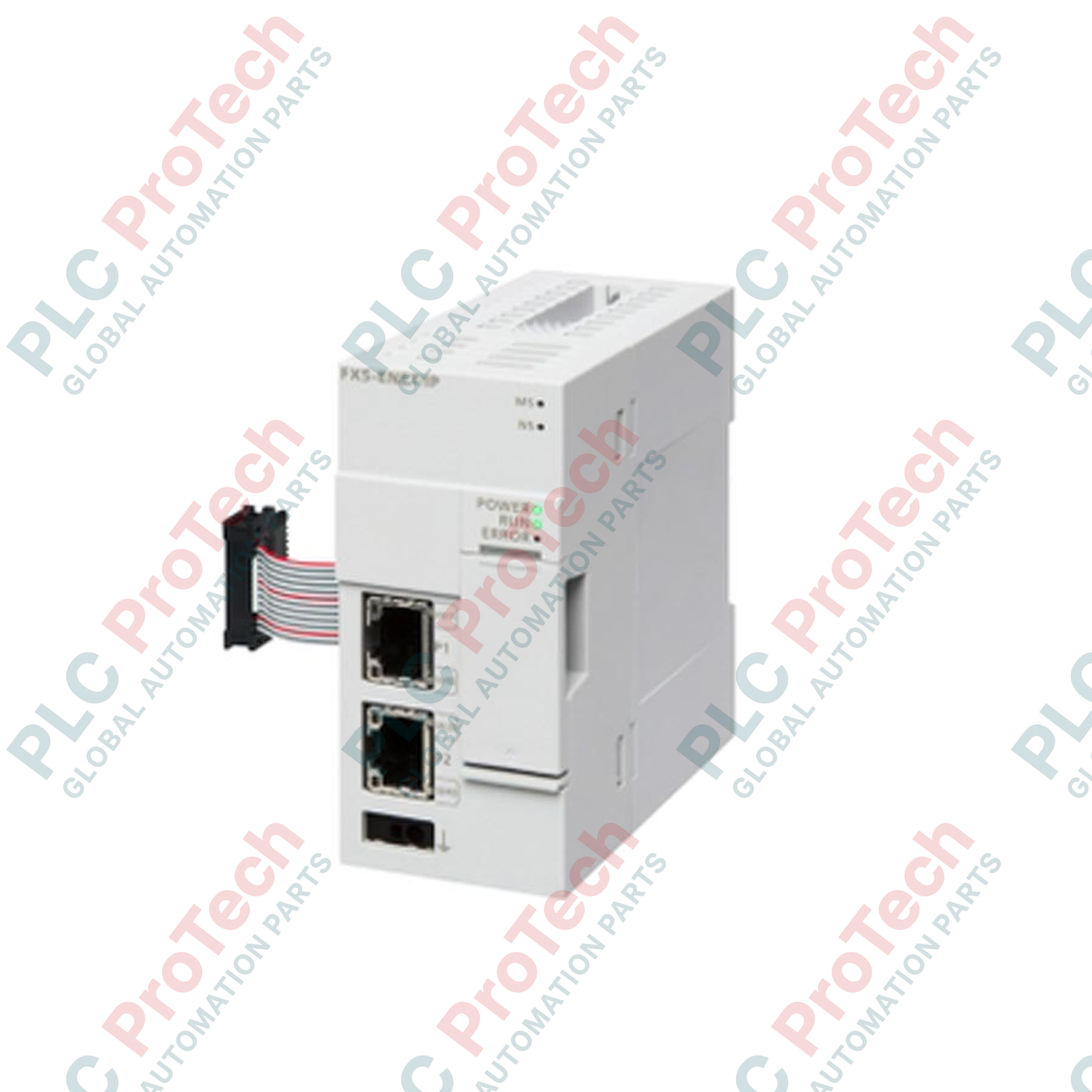

Módulo de red de la serie MELSEC iQ-F FX5-ENET/IP de Mitsubishi Electric

Descripción

Diseñado para ampliar la conectividad de la plataforma de controladores MELSEC iQ-F, el módulo de red Mitsubishi Electric FX5-ENET/IP proporciona capacidades específicas de comunicación EtherNet/IP y Ethernet estándar. La integración de este módulo en la arquitectura de automatización permite que la CPU FX5 funcione simultáneamente como escáner EtherNet/IP (maestro) y adaptador (esclavo), facilitando el intercambio fluido de datos con E/S remotas, accionamientos de frecuencia variable e instrumentos de terceros. Alimentado mediante una fuente interna de 24 V CC y con un bajo consumo de corriente de 110 mA, ofrece redes industriales de alto rendimiento sin ejercer una carga innecesaria sobre el presupuesto energético del sistema.

Características

• Capacidad de doble función: actúa tanto como escáner de comunicación CIP EtherNet/IP como adaptador.
• Admite protocolos estándar de comunicación Ethernet junto con EtherNet/IP industrial en un único enlace físico.
• Integración fluida con el software de configuración GX Works3 para la asignación de redes mediante arrastrar y soltar.
• Factor de forma compacto diseñado para la conexión directa al bus de extensión del lado derecho de los módulos CPU FX5U o FX5UC.
• Matriz de LED de diagnóstico para supervisar en tiempo real el estado del enlace, la salud del módulo y las colisiones de red.

Aplicaciones

• Integración con múltiples proveedores: Conecta controladores MELSEC iQ-F con dispositivos de terceros compatibles con EtherNet/IP, como sensores y sistemas de visión.
• E/S de campo distribuidas: Gestiona nodos remotos de E/S en grandes plantas de fabricación con una latencia mínima.
• Control de accionamientos: Enrutamiento en tiempo real de comandos de velocidad y par a accionamientos de velocidad variable compatibles mediante Ethernet industrial.
• Integración de SCADA y HMI: Proporciona datos de alto rendimiento a las salas de control de nivel supervisor y a las interfaces de operador.

Especificaciones técnicas

Configuraciones del LED de estado

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

A diferencia del puerto Ethernet integrado en los módulos de CPU FX5U, que procesa principalmente CC-Link IE Field Basic, Modbus/TCP y los protocolos de conexión MELSOFT, el FX5-ENET/IP está optimizado específicamente para tráfico CIP (Common Industrial Protocol) de alta exigencia. Si la topología de su red requiere mensajería implícita cíclica de alta velocidad de Clase 1 con componentes de terceros, debe añadir este módulo. Tenga en cuenta que se requiere la versión de firmware 1.040 o superior en la CPU FX5 host para aprovechar plenamente todas sus funciones.

Errores habituales de aplicación y notas de ingeniería

Durante los periodos de comunicación cíclica de alto tráfico, la fluctuación de red puede activar códigos de fallo NS. Se recomienda encarecidamente aislar el tráfico de mensajes EtherNet/IP de las redes de oficina de TI de toda la planta mediante switches gestionados con IGMP snooping configurado. Al montar varios módulos de extensión, coloque el FX5-ENET/IP lo más cerca posible de la CPU para garantizar la integridad de la señalización del bus estructural.

Consejos de puesta en servicio y cableado

Utilice siempre cableado de par trenzado doblemente apantallado (S/FTP) de categoría 5e o superior en entornos con alto nivel de ruido electromagnético. Evite tender el cable de red en paralelo a líneas de alta tensión o cables de salida de variadores de frecuencia para impedir que el ruido inducido corrompa los paquetes de datos.

Directrices de instalación
