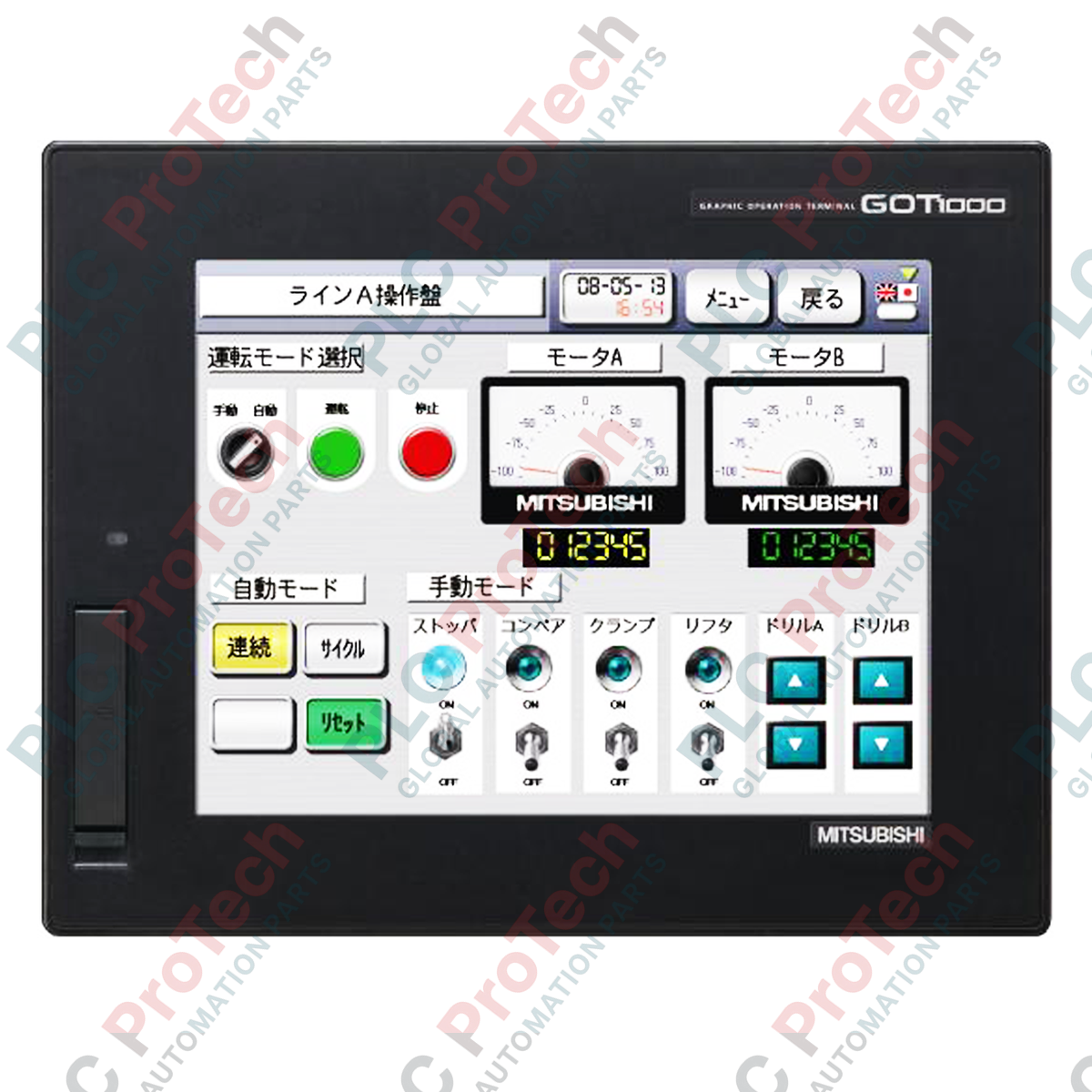

Mitsubishi Electric GT1665M-VTBA GOT1000 HMI Touch Panel

SKU GT1665M-VTBA

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: Mitsubishi Electric
Número de producto: GT1665M-VTBA
País de origen:Estados Unidos
Tipo de producto: Paneles táctiles HMI
Pago: Transferencia bancaria, Western Union
Peso: 8000g
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

Al integrar funciones de visualización y de interfaz de control, el Mitsubishi Electric GT1665M-VTBA funciona como un terminal de operador de 8,4 pulgadas de alta capacidad de respuesta dentro de la robusta plataforma de la serie GOT1000. Esta interfaz hombre-máquina utiliza una pantalla de cristal líquido TFT en color de matriz activa con una resolución nativa de 640x480 píxeles (VGA), que ofrece un rendimiento visual nítido en las exigentes condiciones de iluminación de las plantas industriales. Equipada con 15 megabytes de memoria flash integrada (unidad C) para almacenar archivos completos de configuración de proyectos y estructuras del sistema operativo, esta unidad facilita la interacción fluida con PLC, variadores de frecuencia y controladores de movimiento. La superficie táctil está fabricada con una película resistiva analógica de alta durabilidad, que permite introducir datos con precisión incluso cuando los operadores llevan guantes industriales gruesos.

Características principales

Pantalla de alta intensidad: Pantalla TFT de 8,4 pulgadas con 65.536 colores y amplios ángulos de visión horizontal y vertical.
Retroiluminación reemplazable: Tubo fluorescente de cátodo frío (CCFL) integrado, con funciones automáticas de apagado y detección de la retroiluminación para prolongar su vida útil operativa.
Conectividad flexible: Interfaces nativas para Ethernet, RS-232, RS-422/485, USB host/dispositivo y expansión mediante tarjeta CF.
Arquitectura de memoria robusta: Memoria flash integrada de 15 MB, dedicada a pantallas gráficas complejas, registros de alarmas y gestión de recetas.
Durabilidad industrial: Superficie de pantalla táctil resistiva analógica y sólida, diseñada para ciclos prolongados en áreas con alta vibración y condiciones químicas exigentes.

Aplicaciones

Líneas de ensamblaje automotriz: Interfaz de operador estandarizada para talleres de carrocería, líneas de pintura y controles del transportador principal.
Tratamiento de agua y aguas residuales: Telemetría centralizada, supervisión del nivel de los tanques y configuración de secuencias de bombas.
Embalaje y manipulación de materiales: Interfaz de control local para encartonadoras, paletizadoras y sistemas de clasificación de alta velocidad.
Plantas de procesamiento químico: Supervisión de terminales de control local para reactores, sistemas de mezclado y alarmas de zona.

Especificaciones técnicas

Parámetro	Valor de especificación
Fabricante	Mitsubishi Electric
Número de modelo	GT1665M-VTBA
Serie	GOT1000
Elemento de visualización	Pantalla de cristal líquido TFT en color (alta intensidad, ángulo de visión amplio)
Tamaño de pantalla	8,4 pulgadas
Resolución	640 x 480 puntos (VGA)
Colores de pantalla	65.536 colores
Tipo de retroiluminación	Tubo fluorescente de cátodo frío (CCFL), reemplazable
Tipo de panel táctil	Película resistiva analógica
Capacidad de memoria de usuario	Memoria flash integrada de 15M bytes (unidad C)
Tensión de alimentación de entrada		Batería de respaldo	Batería de litio GT15-BAT
Dimensiones del recorte del panel	227 (W) x 176 (H) mm
Dimensiones externas	241 (W) x 190 (H) x 52 (D) mm
Peso neto	1,7 kg
Peso de envío (calculado)	3,5 kg

Conexiones e interfaces

Tipo de puerto/ranura	Asignación funcional
Puerto Ethernet	10BASE-T/100BASE-TX para la comunicación con el PLC host y la carga/descarga del sistema
Interfaz RS-232	Conexión D-sub de 9 pines (macho) para PLC antiguos, lectores de códigos de barras o terminales de PC
Interfaz RS-422/485	Conexión D-sub de 9 pines (hembra) para enlaces de red multidrop y controladores de accionamiento
Puerto USB host	Interfaz USB-A (versión 2.0) para transferencia de datos, entrada mediante teclado/ratón o dispositivos de almacenamiento
Puerto USB para dispositivos	Interfaz Mini-B para la conexión directa con el PC de diseño de pantallas y la transferencia de programas
Interfaz para tarjeta CF	Ranura CompactFlash de tipo I para registro de datos, archivos de copia de seguridad y actualizaciones del sistema operativo

Información práctica de ingeniería

Modelos alternativos y compatibilidad

El GT1665M-VTBA actúa como reemplazo directo de los sistemas GOT1000 antiguos. Al migrar aplicaciones antiguas desarrolladas para paneles de la serie GT15 a este modelo, verifique siempre la configuración del controlador de comunicación en GT Designer3 para que coincida con el perfil de hardware GT16. Si se migra un sistema a la plataforma GOT2000 más reciente, el recorte físico del panel coincide con la serie GT2708 más nueva, lo que agiliza los procedimientos de actualización mecánica sin necesidad de modificar las envolventes del panel.

Errores de aplicación y notas de ingeniería

La retroiluminación CCFL integrada en la pantalla tiene una vida útil limitada. Para maximizar el período de funcionamiento de este componente, programe siempre la configuración del protector de pantalla en las propiedades del proyecto de la HMI para atenuar o apagar automáticamente la retroiluminación cuando no se detecte contacto del usuario durante 10 minutos o más. En paneles eléctricos de alta temperatura, asegúrese de dejar al menos 100 mm de espacio libre alrededor del chasis trasero del GT1665M-VTBA para evitar la acumulación localizada de calor, que puede acelerar el deterioro de la pantalla táctil.

Consejos de puesta en servicio y cableado

Al tender los cables de comunicación (específicamente las conexiones RS-422 o RS-485) hacia los puertos traseros de la HMI, no coloque estas líneas de señal en paralelo con cables de alimentación trifásica de alta tensión ni con líneas de salida de variadores de frecuencia. Esto evita que el ruido electromagnético se acople a las líneas de comunicación, lo que podría causar el congelamiento repentino de la pantalla o errores de pérdida de comunicación. Conecte siempre directamente el terminal de tierra del chasis (FG) del bloque de alimentación de CA a una toma de tierra limpia del panel.

Directrices de instalación

ADVERTENCIA CRÍTICA: Asegúrese de que todas las líneas principales de alimentación de CA que suministran energía al armario de control estén completamente desenergizadas, bloqueadas y etiquetadas antes de iniciar la instalación, la retirada o cualquier modificación de los bloques de terminales. Verifique la ausencia de tensión con un multímetro correctamente calibrado antes de tocar cualquier conexión eléctrica.

1 Asegúrese de que la superficie del panel de instalación sea plana y esté limpia, y que las dimensiones del recorte sean exactamente de 227 mm por 176 mm.

2 Inserte el GT1665M-VTBA en el recorte frontal y confirme que la junta de goma esté correctamente asentada alrededor del perímetro para mantener el grado de sellado ambiental IP67F.

3 Instale los soportes de montaje en las ranuras de la parte superior e inferior de la carcasa de la HMI y apriete los tornillos de montaje a mano con un par de 0,36 a 0,48 N·m para evitar que el bisel exterior se deforme.

4 Conecte la fuente de alimentación de CA de 100-240 V al bloque de terminales de alimentación, fijando los cables en los terminales de tornillo, y conecte a tierra el terminal de tierra del chasis (FG) utilizando un cable de cobre de 2 mm² o mayor.

Preguntas frecuentes

¿Se puede sustituir in situ la retroiluminación CCFL del GT1665M-VTBA?

Sí. La retroiluminación de tubo fluorescente de cátodo frío (CCFL) está diseñada para que el usuario pueda sustituirla. Asegúrese de utilizar el kit de sustitución original exacto de Mitsubishi y apague por completo el terminal antes de abrir la unidad.

¿Qué software se utiliza para diseñar los programas de pantalla para esta HMI GOT1000?

El GT1665M-VTBA se programa y configura mediante el software GT Designer3 de Mitsubishi Electric, incluido en las suites de software IQ Works o MELSOFT.

¿Qué tipo de batería se utiliza para conservar los datos y la configuración del proyecto?

Esta HMI utiliza la batería de litio GT15-BAT, que proporciona respaldo de memoria para la SRAM integrada y el reloj en tiempo real cuando se apaga la alimentación principal del sistema.

¿Cómo resuelvo el desplazamiento de la pantalla táctil o las respuestas táctiles imprecisas?

Ejecute la secuencia de calibración del menú de utilidades. Encienda la unidad, pulse la esquina superior izquierda de la pantalla durante varios segundos para cargar la pantalla de configuración y siga la herramienta de calibración táctil paso a paso.
