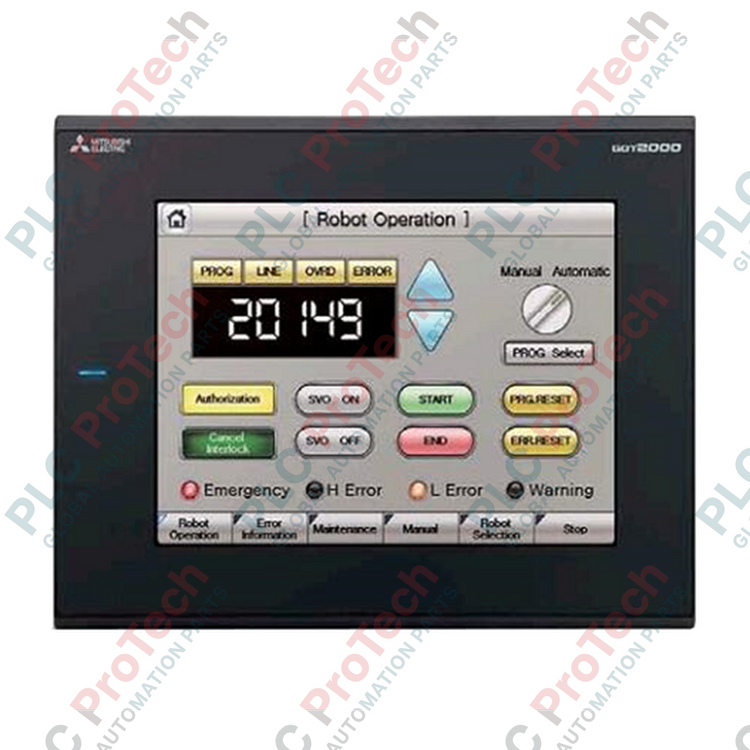

Descripción

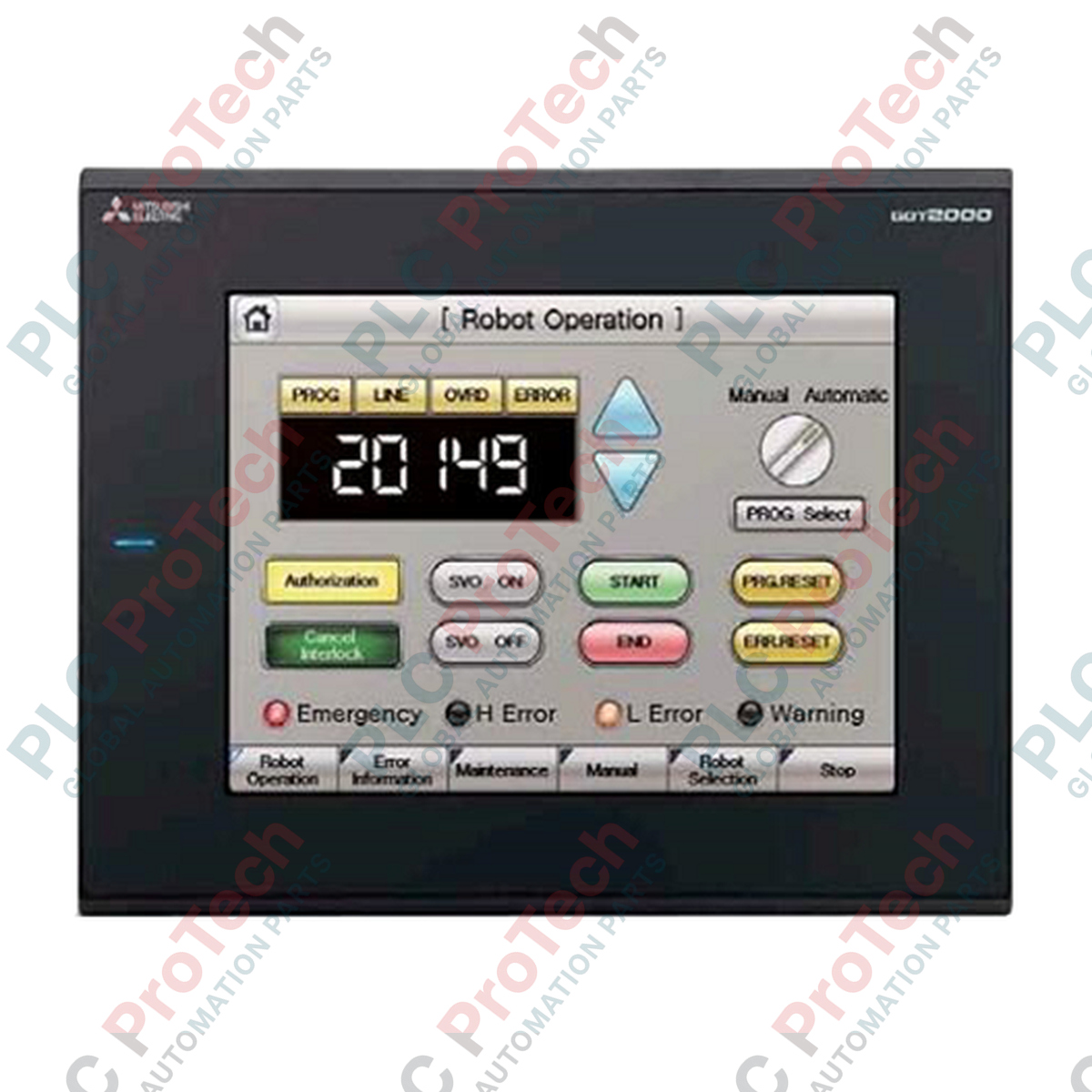

Al dirigir las operaciones del sistema mediante interfaces gráficas de alta resolución, el Mitsubishi Electric GT2308-VTBD proporciona una interfaz de visualización eficiente para redes de automatización de escala media. Esta interfaz de operador de la serie GOT2000 combina enlaces serie flexibles, capacidades Ethernet y arquitecturas fiables de sistemas de alimentación de CC para maximizar los tiempos de respuesta del operador. Diseñada como nodo de supervisión integrado, esta HMI utiliza una pantalla TFT VGA de 8,4 pulgadas para mostrar diagnósticos en tiempo real, historiales de alarmas y gráficos de procesos complejos con gran claridad y contraste.
Características principales
- LCD TFT en color de 8,4 pulgadas de alta fidelidad, con 65.536 colores y una nítida resolución de 640 x 480 puntos.
- Canales de comunicación integrados completos compatibles con los estándares serie Ethernet, RS-232 y RS-422/485.
- Ranura integrada para tarjetas de memoria SD que permite el registro local de datos, la copia de seguridad de programas y la recuperación del firmware.
- Sellado robusto del panel frontal con certificación IP67F, que proporciona resistencia estructural frente al polvo y las pulverizaciones de agua a baja presión.
- Compatible con marcos de distribución eléctrica auxiliar de 24 V CC para configuraciones de paneles localizadas.
Aplicaciones
- Supervisión de líneas de montaje de automóviles y líneas de herramientas de precisión.
- Consolas de control para embalaje, clasificación y manipulación de materiales.
- Procesamiento de tratamiento de agua, control de bombas y sistemas de dosificación de productos químicos.
- Coordinación de sistemas HVAC, plantas de refrigeración y sistemas de gestión de edificios.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
GT2308-VTBD |
| Serie HMI |
GOT2000 (GT23) |
| Tamaño de pantalla |
8,4 pulgadas (213 mm) en diagonal |
| Tipo de pantalla |
LCD TFT en color |
| Resolución |
640 x 480 píxeles (VGA) |
| Rango de tensión de entrada |
24 V CC (+10 %, -15 %) |
| Consumo de energía |
15 W o menos (retroiluminación apagada: 10 W o menos) |
| Capacidad de memoria de usuario |
9 MB de memoria flash integrada |
| Temperatura de funcionamiento |
De 0 a 55 °C |
| Protección contra la penetración |
IP67F (equivalente a un panel frontal NEMA 4X) |
| Peso del producto |
1,5 kg |
| Peso de envío (calculado) |
2,2 kg |
Conexiones e interfaces
| Tipo de interfaz |
Conector / Especificación |
Asignación de funciones |
| Puerto Ethernet |
RJ-45 (10BASE-T/100BASE-TX) |
Comunicación con PLC host y redes multisistema |
| Puerto serie (RS-232) |
D-sub macho de 9 pines |
Conexión PLC directa punto a punto y acceso a periféricos |
| Puerto serie (RS-422/485) |
D-sub hembra de 9 pines |
Redes multidrop y arquitecturas PLC heredadas |
| Host USB |
Tipo A (USB 2.0 de alta velocidad) |
Interfaz de almacenamiento de memoria USB para transferencias de datos |
| Dispositivo USB |
Mini-B (USB 2.0 de alta velocidad) |
Conexión de programación directa al terminal del PC |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
El GT2308-VTBD utiliza una estructura de bus de 24 V CC. Al sustituir un modelo GOT1000 antiguo equivalente, como las series GT11 o GT15, asegúrese de que las fuentes de alimentación auxiliares existentes puedan soportar la carga de corriente continua o considere el GT2308-VTBA si la alimentación de CA es su estándar principal. Las bases de datos de archivos de proyecto son compatibles entre sí, pero requieren compilación y ajustes mediante las suites de software GT Works3 antes de su ejecución.
Errores habituales de aplicación y notas de ingeniería
Para proteger la matriz interna de cristal líquido, evite instalar esta HMI en lugares expuestos a la luz solar directa durante periodos prolongados o cerca de fuentes radiantes de calor, como resistencias de frenado de servicio continuo. Confirme que los variadores de velocidad adyacentes dispongan de un blindaje eléctrico adecuado para evitar interferencias de ruido de alta frecuencia en las rutas de comunicación serie.
Consejos de puesta en servicio y cableado
Asegúrese de instalar directamente en la placa posterior del sistema un cable de tierra funcional dedicado (puesta a tierra de clase D, con una sección de cable de 2 mm cuadrados o superior). Conectar la HMI a tierra mediante bucles comunes con cargas de alta inductancia puede provocar inestabilidad en la entrada táctil o interrupciones de las comunicaciones.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Aísle y bloquee todas las fuentes de alimentación eléctrica situadas aguas arriba antes de montar el panel o realizar el cableado de las interfaces. Verifique con un voltímetro activo que el cable de entrada de 24 V CC esté completamente desenergizado. Realizar conexiones en terminales energizados dañará los delicados chips transceptores internos y anulará las certificaciones del producto.
1
Realice los procedimientos de corte del panel para adaptar sus dimensiones físicas a las de la unidad HMI. Limpie y elimine las rebabas de todos los bordes de la chapa antes de instalarla.
2
Inserte la junta de goma impermeabilizante en el canal de la HMI. Coloque la unidad en la abertura del panel y compruebe que la junta quede asentada de forma plana para garantizar un sellado con grado IP67F.
3
Apriete los soportes de montaje físicos alrededor de la parte posterior del marco de la HMI siguiendo un patrón de estrella progresivo. Evite apretar en exceso para prevenir la deformación del marco de plástico.
4
Termine las líneas auxiliares de 24 V CC y los cables de comunicación independientes en sus puertos correspondientes antes de iniciar las comprobaciones de puesta en servicio.
