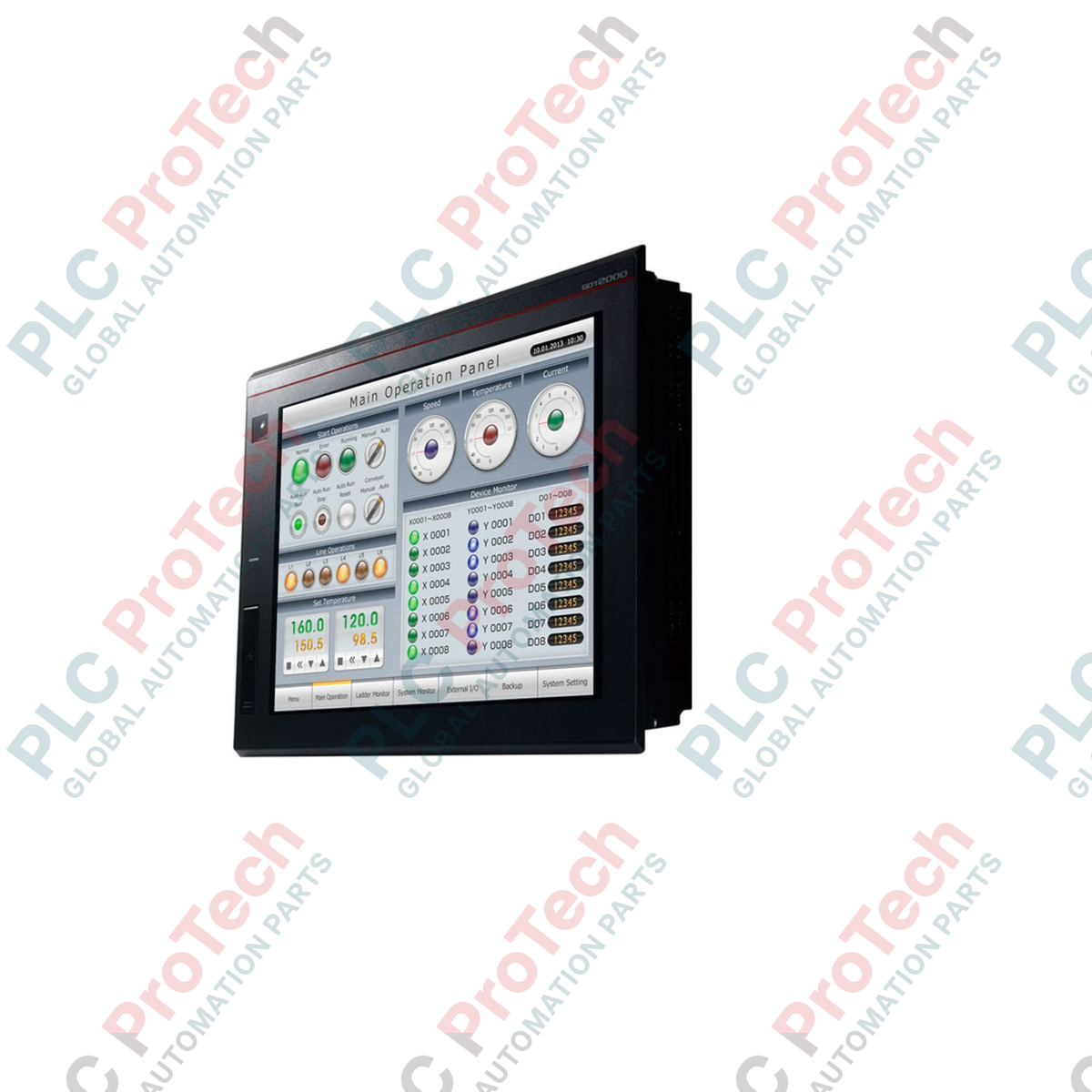

Mitsubishi Electric GT2508-STBD terminal gráfico de operación de la serie GOT2000

Descripción

Como puente central de visualización en arquitecturas de control modernas, el terminal gráfico de operación Mitsubishi Electric GT2508-STBD ofrece un rendimiento fiable para la supervisión a nivel de máquina. Esta HMI de alto rendimiento cuenta con una pantalla TFT en color de 8,4 pulgadas con resolución SVGA (640 x 480 píxeles), que proporciona diagnósticos claros del sistema y una representación de los procesos en paneles industriales con espacio limitado. Diseñada para integrarse con PLC MELSEC y controladores de terceros, incorpora capacidades multitáctiles que permiten gestos como pellizcar, ampliar y desplazar. La unidad funciona con una alimentación estándar de 24 VCC, cuenta con un bisel negro e incluye amplias interfaces de conectividad, como puertos Ethernet, serie y USB para gestionar transferencias de datos de alta velocidad y registros.

Características principales

• Pantalla de alto contraste: pantalla LCD TFT en color de 8,4 pulgadas que muestra 65.536 colores con resolución SVGA.
• Multitáctil inteligente: admite comandos táctiles de dos puntos para una operación segura en varios pasos y la navegación por la pantalla.
• Conectividad flexible: puertos serie Ethernet, RS-232 y RS-422/485 integrados para diversas comunicaciones de campo.
• Ampliación del almacenamiento: ranura dedicada para tarjetas de memoria SD y dos puertos USB (Host y Device) para la gestión de proyectos y el registro de diagnósticos.
• Protección robusta: el grado de protección del panel frontal cumple con el estándar IP67F contra la entrada de polvo y agua cuando está montado.

Aplicaciones

• Células de trabajo de líneas de montaje automotriz.
• Procesamiento de tratamiento de aguas y estaciones de bombeo localizadas.
• Sistemas de envasado, clasificación y manipulación de materiales.
• Puestos de control para dosificación de productos químicos y producción de alimentos.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

El GT2508-STBD sirve como reemplazo de formato estándar para las unidades GOT1000 Series de 8.4 pulgadas anteriores. Al migrar desde instalaciones antiguas, tenga en cuenta que, aunque la unidad coincide con los perfiles de recorte de panel estándar (227 mm x 176 mm), su diseño de cuerpo delgado requiere menos espacio de profundidad dentro del armario. La conversión del proyecto se gestiona fácilmente mediante el software MELSOFT GT Works3.

Problemas de aplicación y notas de ingeniería

Al utilizar las funciones de registro y copia de seguridad de datos, asegúrese de utilizar únicamente tarjetas SD de grado industrial. Las tarjetas SD estándar de consumo se agotan rápidamente por los ciclos de escritura continuos en regímenes de registro constante de parámetros, lo que puede provocar la corrupción del sistema de archivos y bloqueos del sistema. Asegúrese de dejar al menos 100 mm de espacio libre físico en la parte trasera y superior de la unidad para permitir un flujo de aire de refrigeración sin obstrucciones.

Consejos de puesta en servicio y cableado

Para un funcionamiento fiable en entornos con mucho ruido, el terminal de tierra del bastidor (FG) debe conectarse directamente a una toma de tierra eléctrica dedicada de clase D con una resistencia de 100 ohmios o menos. Evite tender las líneas de alimentación de 24 VDC en el mismo conducto de cables que las líneas de motores de CA de alta tensión o las salidas de variadores de frecuencia para evitar el acoplamiento de ruido eléctrico en las placas lógicas sensibles.
