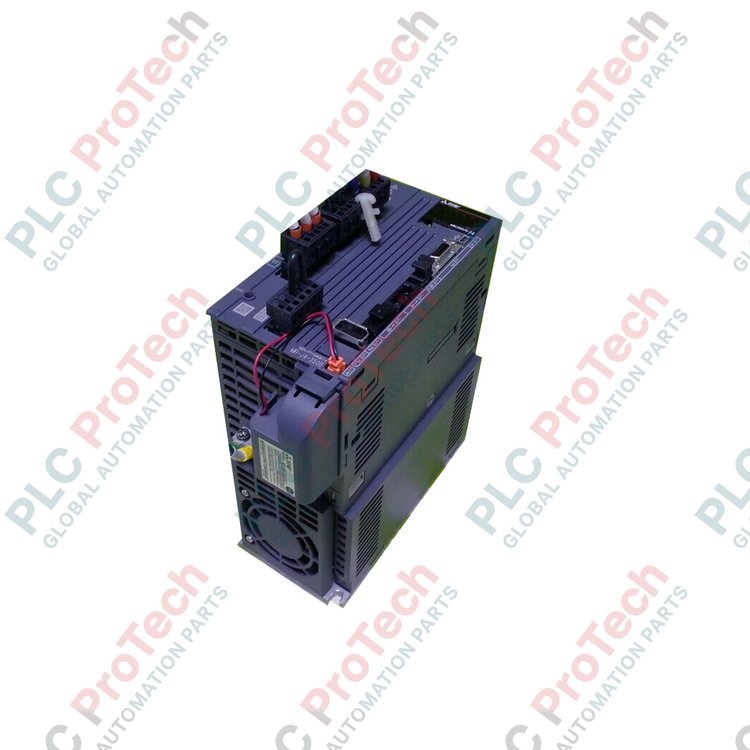

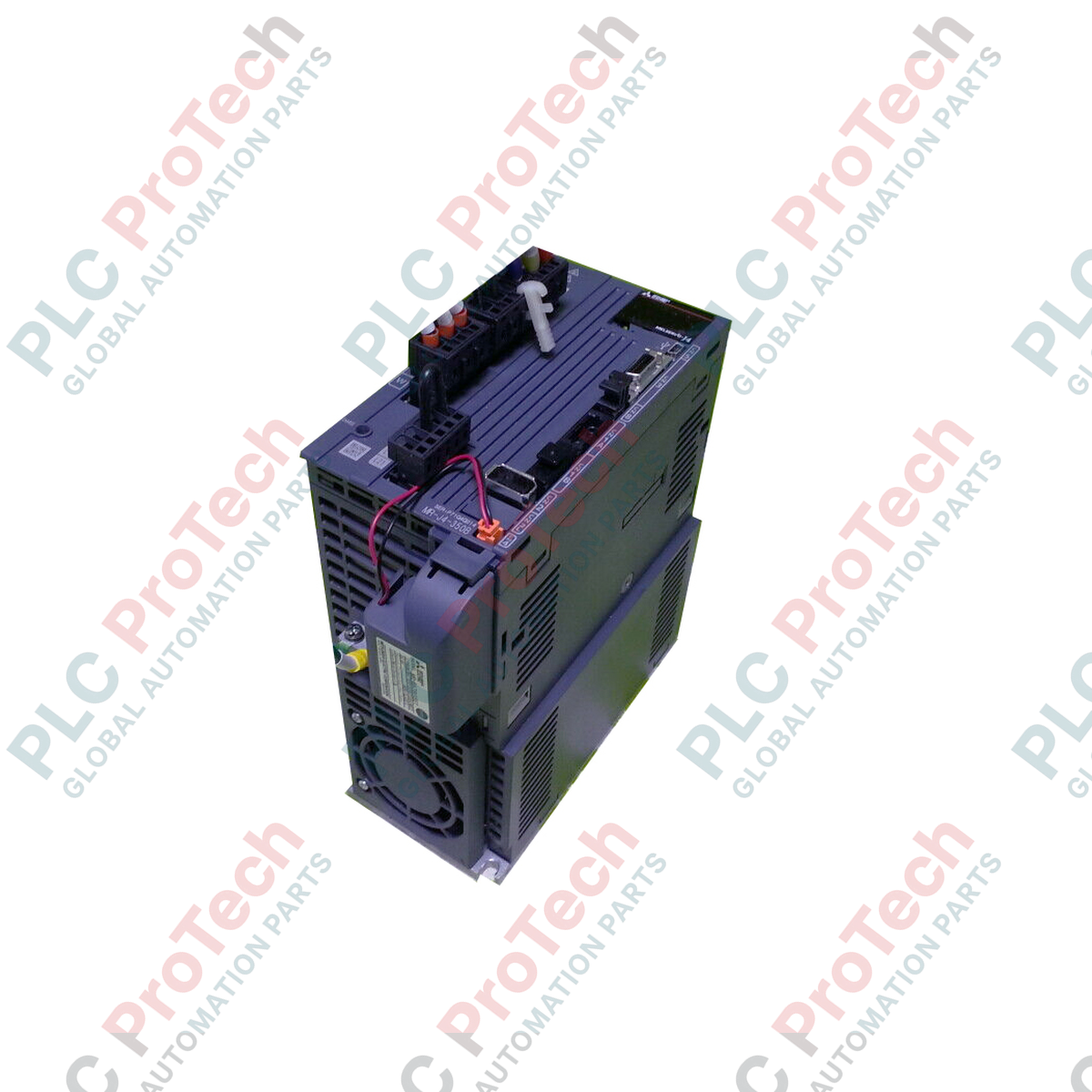

Amplificador de servomotor de 1 eje Mitsubishi Electric MR-J4-350B MELSERVO-J4

Descripción

Dentro de la arquitectura del sistema MELSERVO-J4, el MR-J4-350B es un amplificador servo de 1 eje de alto rendimiento, diseñado para aplicaciones de control de movimiento de precisión. Esta unidad admite una capacidad de 3,5 kW y funciona con una alimentación de clase 200 VCA, utilizando la comunicación de red síncrona de alta velocidad SSCNET III/H para lograr un control de alta resolución y baja latencia en maquinaria automatizada. Al aislar la fuente de alimentación del circuito principal de la fuente de alimentación del circuito de control, la unidad mantiene las comunicaciones y las capacidades de diagnóstico incluso cuando se desconecta la alimentación trifásica principal.

El sistema utiliza un esquema de control PWM de onda sinusoidal combinado con un sistema de control de corriente en tiempo real. Esto garantiza una entrega de par uniforme, una ondulación mínima de la velocidad y un seguimiento de trayectoria altamente sensible. Diseñado para integrarse perfectamente con los controladores de movimiento de las series Q, L e iQ-F/iQ-R, este amplificador servo se utiliza ampliamente en entornos industriales que requieren una sincronización rigurosa y una respuesta dinámica.

Características

• Interfaz de red de fibra óptica SSCNET III/H para comunicación síncrona de alta velocidad e inmune al ruido.
• Entradas de alimentación independientes para los circuitos principal y de control, que preservan el registro de fallos y la supervisión del estado del sistema durante condiciones de desconexión de emergencia.
• Control PWM de onda sinusoidal y sistema de control de corriente para optimizar la salida de par y reducir el ruido acústico.
• Gestión integrada de la fuente de alimentación de interfaz de 24 VCC para un procesamiento estable de las señales de control.
• Herramientas de diagnóstico integradas y funciones de autoajuste en tiempo real para la detección automatizada de la inercia de la máquina.

Aplicaciones

• Maquinaria de envasado y llenado de precisión
• Centros de fresado CNC multieje y corte de metales
• Sistemas de fabricación de semiconductores y manipulación de obleas
• Líneas de ensamblaje automatizadas de alta velocidad para operaciones de selección y colocación
• Sistemas de pórtico para almacenamiento automatizado y manipulación de materiales

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• Orientación de montaje: Monte el amplificador verticalmente sobre una superficie vertical plana y rígida. Mantenga una separación mínima de 40 mm en la parte superior e inferior y de 10 mm a los lados para garantizar un flujo de aire sin obstrucciones.
• Protección ambiental: Instale el dispositivo dentro de un armario de control cerrado y sin polvo. Asegúrese de que el entorno del armario se mantenga dentro de las temperaturas nominales de funcionamiento y por debajo del 90 % de humedad relativa sin condensación.
• Puesta a tierra: Conecte el terminal de tierra de protección (PE) específico del amplificador a la barra central de puesta a tierra del armario de control mediante un cable de tierra grueso y de baja impedancia.
• Blindaje y enrutamiento: Separe siempre los cables de alimentación del motor de alto voltaje (U/V/W) de los cables de fibra óptica SSCNET III/H y las líneas del encoder para evitar que las interferencias electromagnéticas degraden la integridad de la señal.
