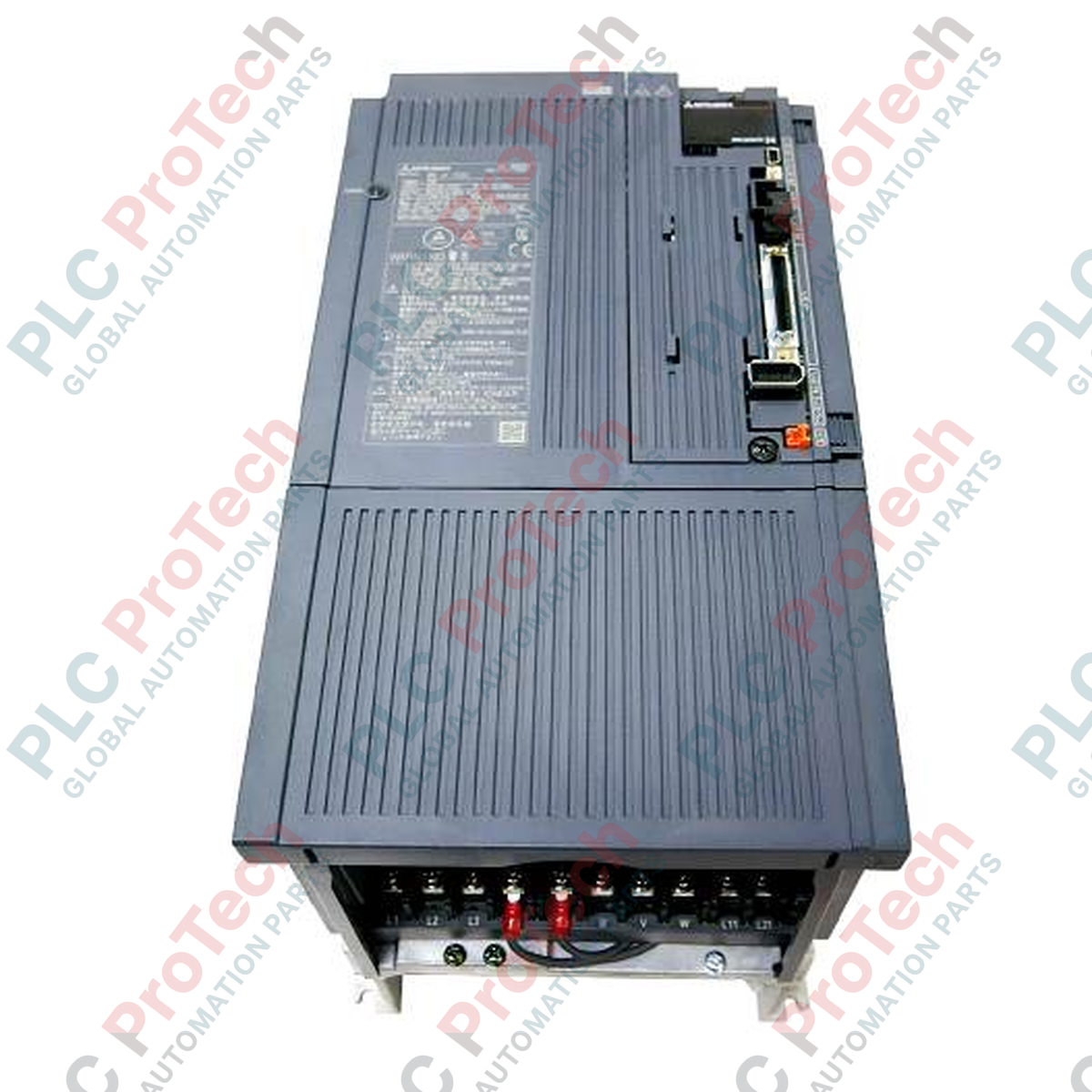

Amplificador servo Mitsubishi Electric MR-J4-700B de la serie MELSERVO-J4

SKU MR-J4-700B

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Mitsubishi Electric

  • Número de producto: MR-J4-700B

  • País de origen:Estados Unidos

  • Tipo de producto: Amplificadores de servomotor

  • Pago: Transferencia bancaria, Western Union

  • Peso: 8000g

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

El Mitsubishi Electric MR-J4-700B, que proporciona un control de movimiento de lazo cerrado de alta precisión, funciona como un servoaccionamiento de alta capacidad diseñado para una integración fluida en arquitecturas de red SSCNET III/H. Diseñada para exigentes aplicaciones industriales de posicionamiento, esta unidad se combina con servomotores rotativos, lineales o de accionamiento directo compatibles de 7,0 kW para ofrecer una respuesta altamente dinámica de velocidad y par. Mediante una interfaz de encoder absoluto de alta resolución, el accionamiento garantiza un seguimiento excepcional de la trayectoria y tiempos de estabilización mínimos, aspectos fundamentales para las coordenadas de maquinaria multieje.

Características

  • Interfaz SSCNET III/H: Utiliza comunicación de fibra óptica de alta velocidad a 150 Mbps para la coordinación síncrona multieje y una transmisión inmune al ruido.
  • Supresión avanzada de vibraciones: Utiliza filtros de supresión de resonancia de máquina de doble frecuencia para minimizar las oscilaciones de la carga mecánica.
  • Compatibilidad con realimentación de alta resolución: Se integra con encoders absolutos de 22 bits (4.194.304 impulsos/rev) para ofrecer una precisión de posicionamiento y una estabilidad de velocidad superiores.
  • Seguridad funcional integrada: Cumplimiento integrado de Safe Torque Off (STO) para satisfacer los requisitos de las normas internacionales de seguridad sin hardware externo redundante.
  • Autoajuste en tiempo real: Ajusta dinámicamente los lazos de control para adaptarse a los cambios en la inercia de la carga durante los ciclos físicos de funcionamiento.

Aplicaciones

  • Centros de mecanizado CNC multieje y unidades de posicionamiento de pórtico.
  • Máquinas automatizadas de embalaje, conversión y bobinado de alta capacidad.
  • Robots cartesianos de manipulación pesada y líneas de transferencia de materiales.
  • Sistemas de fabricación de semiconductores y ensamblaje de precisión.

Especificaciones técnicas

Parámetro Valor de la especificación
Fabricante Mitsubishi Electric
Número de modelo MR-J4-700B
Nombre de la serie MELSERVO-J4
Tipo de producto Amplificador de servomotor
Comunicación de control SSCNET III/H (fibra óptica)
Capacidad nominal 7,0 kW
Alimentación de entrada (tensión/fase) CA trifásica de 200 V a 240 V, 50/60 Hz
Tensión nominal de salida CA trifásica de 170 V
Corriente nominal de salida 37,0 A
Método de refrigeración Ventilador de refrigeración forzada
Temperatura ambiente de funcionamiento De 0 a 55 grados Celsius (sin congelación)
Peso neto 6,2 kg
Peso de envío (calculado) 8,0 kg
País de origen Japón

Conexiones e interfaces

Nombre del terminal / conector Descripción / Asignación del circuito
CN1A / CN1B Líneas de entrada/salida de conexión de fibra óptica SSCNET III/H
CN2 Interfaz de conexión de realimentación del encoder
CN3 Señales de E/S digitales, interruptores de límite y entradas del generador manual de impulsos
CN8 Conector de entrada/salida STO de seguridad funcional
L1, L2, L3 Entradas de alimentación principal de CA trifásica
U, V, W Terminales de salida a las fases del motor (no conectar directamente a la alimentación principal)

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

El MR-J4-700B está diseñado como transición tecnológica desde el MR-J3-700B anterior. Puede configurarse para funcionar en modo de compatibilidad con MR-J3 mediante parámetros utilizando MR Configurator2. Esto permite sustituir mecánicamente de forma sencilla equipos antiguos en líneas de sistemas de control sin tener que migrar inmediatamente el controlador de movimiento maestro ni rehacer por completo el software. Sin embargo, el funcionamiento en modo de compatibilidad limita la resolución de realimentación del encoder a las capacidades del MR-J3.

Errores de aplicación y notas de ingeniería

Al funcionar con una potencia nominal elevada de 7,0 kW, esta unidad disipa una cantidad significativa de energía térmica. Si se instala en una envolvente completamente sellada, mantenga una separación mínima de 40 mm a ambos lados de la carcasa del amplificador para evitar puntos calientes localizados. Si la temperatura ambiente del armario supera los 40 grados Celsius, deben instalarse ventiladores de refrigeración externos o acondicionadores de aire para evitar los códigos de desconexión térmica por sobretemperatura (AL.30 o AL.46).

Consejos de puesta en servicio y cableado

Los cables de fibra óptica (MR-J3BUS_M) utilizados en CN1A/CN1B requieren un cuidado extremo durante su manipulación. Tienen un radio de curvatura mínimo estricto de 25 mm. Superar este límite de curvatura fracturará permanentemente el núcleo óptico y provocará los códigos intermitentes AL.37 (error de comunicación de parámetros) o AL.E9 (advertencia del circuito principal), difíciles de aislar durante el funcionamiento de la máquina.

Directrices de instalación

ADVERTENCIA CRÍTICA DE SEGURIDAD

Antes de iniciar la instalación o el mantenimiento, desconecte por completo toda la alimentación de CA entrante. Espere un mínimo de 15 minutos para que se descarguen los condensadores internos del bus de CC de alta tensión. Verifique que la tensión entre los terminales P+ y N- sea inferior a 20 V CC utilizando un multímetro digital antes de tocar el cableado o los terminales.

1

Montaje vertical en panel: Monte el amplificador verticalmente en un panel de control metálico utilizando los orificios de montaje designados. Apriete firmemente todos los pernos para mantener la continuidad funcional de la placa posterior de puesta a tierra del sistema.

2

Enrutamiento del cableado de alimentación: Conecte la entrada de CA trifásica a L1, L2 y L3. Conecte los cables del servomotor a U, V y W. Asegúrese de conectar el terminal verde de puesta a tierra al bus central de tierra PE de la planta para eliminar el ruido de los bucles de tierra.

3

Conexiones ópticas SSCNET: Retire las tapas antipolvo de los puertos CN1A/CN1B. Alinee los conectores ópticos e insértelos firmemente hasta oír un clic, asegurándose de que el lazo óptico tenga una transmisión óptima.

4

Terminación de E/S y seguridad: Conecte el blindaje de todos los cables de señales del encoder y de E/S mediante bloques de sujeción directamente al chasis del panel metálico. Haga pasar los circuitos de seguridad CN8 por canales funcionales de parada de emergencia antes de energizar el equipo.

Preguntas frecuentes

¿Cuál es la interfaz de red de comunicación principal del MR-J4-700B?

Este amplificador servo utiliza la interfaz de red de fibra óptica de alta velocidad SSCNET III/H, compatible con comunicación dúplex de 150 Mbps para un control preciso y sincronizado del movimiento de varios ejes.

¿Puede utilizarse este amplificador como reemplazo de un accionamiento de la serie MR-J3 anterior?

Sí, admite el modo de compatibilidad con MR-J3. Puede instalar el MR-J4-700B como reemplazo directo ajustando la configuración de los parámetros mediante MR Configurator2.

¿Qué causa los errores comunes de comunicación por fibra óptica, como AL.37, en este sistema?

AL.37 suele deberse a que se supera el radio mínimo de curvatura de 25 mm del cable de fibra óptica, lo que provoca microfracturas en el núcleo de vidrio o plástico, o a la contaminación por polvo en los receptáculos de los conectores CN1A/CN1B.

¿Cuánto tiempo debo esperar después de apagar el equipo antes de abrir las cubiertas de los terminales de cableado?

Debe esperar al menos 15 minutos para que los condensadores internos del bus de CC de alta tensión se descarguen por completo y, a continuación, comprobar que la tensión entre los terminales P+ y N- sea de forma segura inferior a 20 V CC.
