Mitsubishi Electric

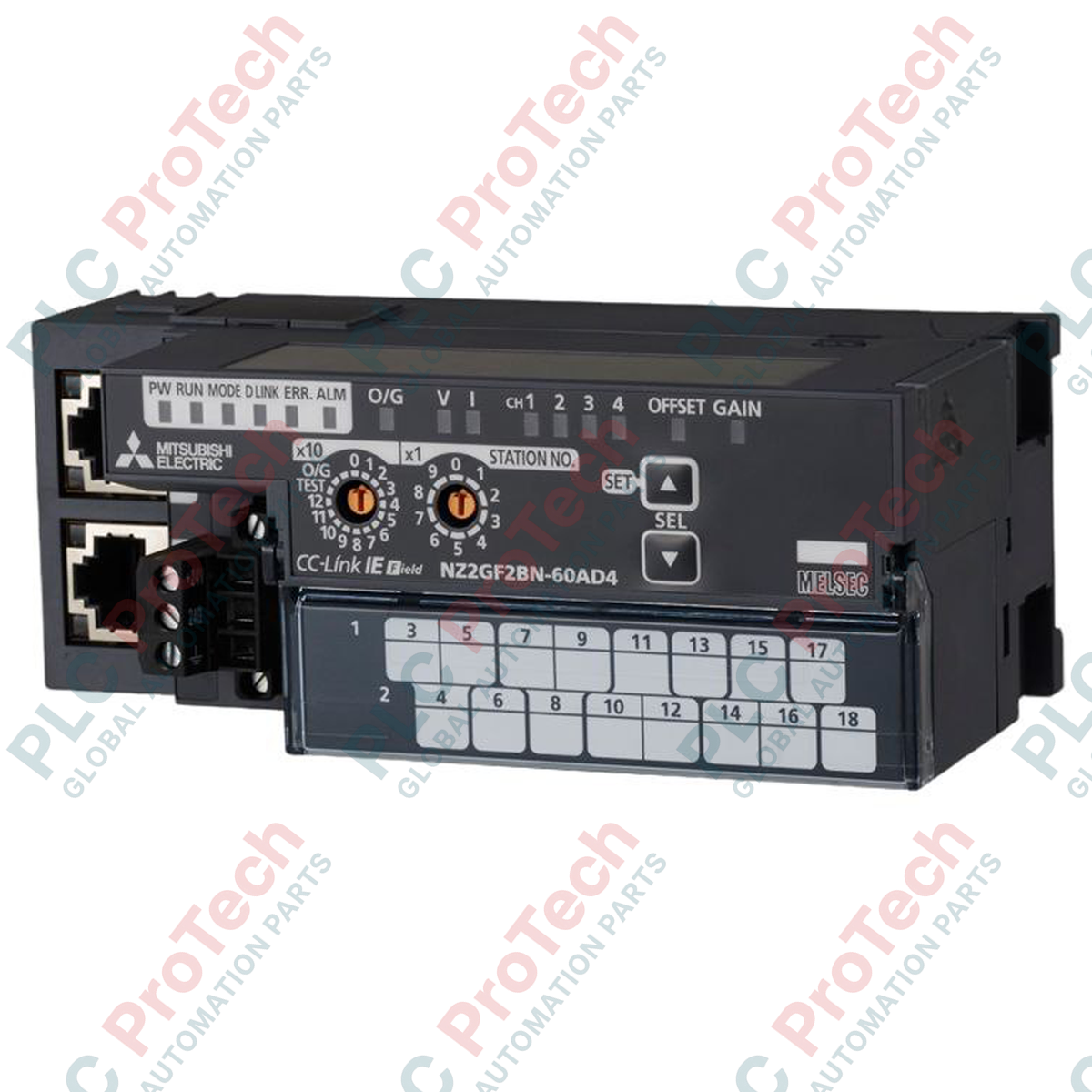

Módulo de entrada analógica Mitsubishi Electric NZ2GF2BN-60AD4 de la serie MELSEC CC-Link IE Field

SKU NZ2GF2BN-60AD4

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Mitsubishi Electric
  • Número de producto: NZ2GF2BN-60AD4
  • Origen Estados Unidos
  • Tipo de producto: Módulos de entrada analógica
  • Pago: Transferencia bancaria, Western Union
  • Peso: 1.5 kg
  • Puerto de envío: Xiamen
  • Garantía: 12 meses

Tags

Cantidad

Descripción del producto

Descripción

Configurado como nodo de adquisición de señales analógicas para arquitecturas de CC-Link IE Field Network, el Mitsubishi Electric NZ2GF2BN-60AD4 proporciona una conversión de analógico a digital rápida y precisa en cuatro canales independientes. Diseñado para integrarse en sistemas complejos de automatización industrial, este módulo convierte señales externas físicas de tensión y corriente en datos binarios con signo de 16 bits y alta resolución. La prevención de bucles de tierra se mantiene mediante un sólido aislamiento galvánico entre las redes de comunicación, los circuitos de alimentación y los bucles internos de procesamiento analógico, lo que garantiza un funcionamiento fiable en entornos con mucho ruido.

Características

  • Cuatro canales: Admite hasta 4 puntos de entrada analógica por módulo.
  • Modos de entrada configurables: Configuraciones de tensión (de -10 a 10 V CC) y corriente (de 0 a 20 mA CC) seleccionables por canal.
  • Conversión digital de alta resolución: Convierte las entradas en valores binarios con signo de 16 bits, de -16384 a 16383.
  • Aislamiento eléctrico multicapa: Aislamiento mediante optoacoplador para las comunicaciones de red y mediante transformador para la distribución de alimentación.
  • Bloque de terminales extraíble: Utiliza un bloque de terminales de dos piezas y 18 puntos para simplificar el cableado y el mantenimiento en campo.

Aplicaciones

  • Supervisión continua de procesos: Integración de transmisores de presión, temperatura y nivel en arquitecturas de control centralizadas.
  • Tratamiento de aguas y aguas residuales: Recopilación de datos de sensores físicos procedentes de caudalímetros y sistemas de análisis químico ampliamente distribuidos.
  • Ensamblaje y automatización del ensamblaje: Bucles de realimentación de alta velocidad en estampado mecánico, control de tensión y sistemas de posicionamiento robótico.

Tabla de especificaciones técnicas

Parámetro Valor de especificación
Fabricante Mitsubishi Electric
Número de modelo NZ2GF2BN-60AD4
Protocolo de red CC-Link IE Field Network
Canales de entrada 4 canales (4 puntos/módulo)
Rango de entrada de tensión De -10 a 10 V CC (resistencia de entrada: 1 M ohmio)
Rango de entrada de corriente De 0 a 20 mA CC (resistencia de entrada: 250 ohmios)
Resolución digital Binario con signo de 16 bits (-16384 a 16383)
Aislamiento entre comunicación y señales analógicas Aislamiento mediante optoacoplador
Aislamiento entre alimentación y señales analógicas Aislamiento mediante transformador
Aislamiento entre canales Sin aislamiento
Tensión soportada 500 V CA durante 1 minuto (entre la alimentación/comunicación y las entradas analógicas)
Interfaz de comunicación Conector RJ45
Conexiones de E/S Bloque de terminales de dos piezas y 18 puntos (tornillo M3)
Terminal de alimentación Bloque de terminales de tornillo M2.5 con conexión FG
Compatibilidad de montaje TH35-7.5Fe, riel DIN TH35-7.5Al (IEC 60715)
Peso de la unidad 0,31 kg
Peso de envío (calculado) 1,50 kg

Conexiones e interfaces

Terminal / Puerto Tipo de interfaz Función
Puerto RJ45 Ethernet industrial Enlace de comunicación física de la red CC-Link IE Field
Terminal de 18 puntos Bloque de terminales roscados M3 Conexiones de señales de entrada analógica para los canales 1 a 4
Terminal de alimentación Bloque de terminales roscados M2.5 Alimentación externa de 24 VCC del módulo y tierra funcional (FG)

Conclusiones de ingeniería empírica

Modelos alternativos y compatibilidad

El NZ2GF2BN-60AD4 funciona como una estación esclava estándar en sistemas CC-Link IE Field Network. Al sustituir bloques analógicos CC-Link antiguos basados en comunicación serie, asegúrese de que el módulo PLC de la estación maestra (como el QJ71GF11-T2 o el RJ71GP21-SX equivalente) admita la actualización del perfil de red correspondiente. Utilice las herramientas de configuración de parámetros GX Works2 o GX Works3 para asignar correctamente las variables del sistema.

Errores de aplicación y notas de ingeniería

Un detalle crucial para el diseño del sistema es que no existe aislamiento entre los canales de entrada individuales. Aunque existe un fuerte aislamiento galvánico que protege la lógica de comunicación y los terminales externos de alimentación principal, los canales analógicos comparten una ruta de retorno común. Conectar sensores con potenciales de tierra distintos a diferentes canales del mismo módulo puede crear corrientes de bucle de tierra, introducir desviaciones en las mediciones o causar daños en los componentes. Si no se puede garantizar el aislamiento de los sensores en campo, deben instalarse aisladores de señal externos en línea.

Consejos de puesta en marcha y cableado

Para evitar inestabilidad en las mediciones causada por ruido electromagnético de alta frecuencia, utilice siempre cables de par trenzado apantallado (STP) para las líneas de señal analógica. Conecte los apantallamientos de los cables directamente al terminal FG del módulo. Respete estrictamente los ajustes de par de los terminales roscados: limite los tornillos del bloque de terminales M3 a entre 0,43 y 0,57 Nm, y los tornillos del bloque de alimentación M2.5 a entre 0,5 y 0,6 Nm para evitar fallos estructurales en los puntos de conexión.

Directrices de instalación

ADVERTENCIA CRÍTICA: Aísle y bloquee completamente todas las fuentes de alimentación que suministran energía al armario de control antes de intentar montar, cablear o retirar el módulo. Si no se desenergizan los sistemas externos, pueden producirse descargas eléctricas, estados inesperados del sistema de control o fallos físicos del hardware.
1
Alinee la pestaña de montaje posterior del módulo con la brida superior del riel DIN estándar TH35. Presione hacia abajo y gire la unidad hacia delante hasta que el mecanismo de bloqueo inferior encaje firmemente.
2
Conecte las líneas externas de alimentación de 24 VCC y el cable de referencia de tierra del sistema al bloque de terminales M2.5; apriete los terminales a un máximo de 0,6 Nm.
3
Conecte los cables individuales de los sensores analógicos al bloque de terminales extraíble de 18 puntos. Bloquee firmemente el conjunto del bloque de terminales en el chasis del módulo mediante su cierre lateral integrado.
4
Inserte cables Ethernet de categoría 5e o superior en los puertos de comunicación RJ45 para establecer conexiones con nodos adyacentes en la red CC-Link IE Field.
Envío y devoluciones

Envío express mundial

  • Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
  • Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
  • Cobertura mundial: más de 150 países.

Devoluciones y garantía

  • Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
  • Garantía de 12 meses: cada componente industrial con garantía técnica.
Reseñas

NZ2GF2BN-60AD4

Stock y plazo bajo consulta

Llamar
1 de 1

Módulo de entrada analógica Mitsubishi Electric NZ2GF2BN-60AD4 de la serie MELSEC CC-Link IE Field

Solo queda(n) 10 artículo(s) en stock
  • Fabricante: Mitsubishi Electric

  • Número de producto: NZ2GF2BN-60AD4

  • País de origen:Estados Unidos

  • Tipo de producto: Módulos de entrada analógica

  • Pago: Transferencia bancaria, Western Union

  • Peso: 1500g

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Cantidad
Ver detalles completos

Descripción

Configurado como nodo de adquisición de señales analógicas para arquitecturas de CC-Link IE Field Network, el Mitsubishi Electric NZ2GF2BN-60AD4 proporciona una conversión de analógico a digital rápida y precisa en cuatro canales independientes. Diseñado para integrarse en sistemas complejos de automatización industrial, este módulo convierte señales externas físicas de tensión y corriente en datos binarios con signo de 16 bits y alta resolución. La prevención de bucles de tierra se mantiene mediante un sólido aislamiento galvánico entre las redes de comunicación, los circuitos de alimentación y los bucles internos de procesamiento analógico, lo que garantiza un funcionamiento fiable en entornos con mucho ruido.

Características

  • Cuatro canales: Admite hasta 4 puntos de entrada analógica por módulo.
  • Modos de entrada configurables: Configuraciones de tensión (de -10 a 10 V CC) y corriente (de 0 a 20 mA CC) seleccionables por canal.
  • Conversión digital de alta resolución: Convierte las entradas en valores binarios con signo de 16 bits, de -16384 a 16383.
  • Aislamiento eléctrico multicapa: Aislamiento mediante optoacoplador para las comunicaciones de red y mediante transformador para la distribución de alimentación.
  • Bloque de terminales extraíble: Utiliza un bloque de terminales de dos piezas y 18 puntos para simplificar el cableado y el mantenimiento en campo.

Aplicaciones

  • Supervisión continua de procesos: Integración de transmisores de presión, temperatura y nivel en arquitecturas de control centralizadas.
  • Tratamiento de aguas y aguas residuales: Recopilación de datos de sensores físicos procedentes de caudalímetros y sistemas de análisis químico ampliamente distribuidos.
  • Ensamblaje y automatización del ensamblaje: Bucles de realimentación de alta velocidad en estampado mecánico, control de tensión y sistemas de posicionamiento robótico.

Tabla de especificaciones técnicas

Parámetro Valor de especificación
Fabricante Mitsubishi Electric
Número de modelo NZ2GF2BN-60AD4
Protocolo de red CC-Link IE Field Network
Canales de entrada 4 canales (4 puntos/módulo)
Rango de entrada de tensión De -10 a 10 V CC (resistencia de entrada: 1 M ohmio)
Rango de entrada de corriente De 0 a 20 mA CC (resistencia de entrada: 250 ohmios)
Resolución digital Binario con signo de 16 bits (-16384 a 16383)
Aislamiento entre comunicación y señales analógicas Aislamiento mediante optoacoplador
Aislamiento entre alimentación y señales analógicas Aislamiento mediante transformador
Aislamiento entre canales Sin aislamiento
Tensión soportada 500 V CA durante 1 minuto (entre la alimentación/comunicación y las entradas analógicas)
Interfaz de comunicación Conector RJ45
Conexiones de E/S Bloque de terminales de dos piezas y 18 puntos (tornillo M3)
Terminal de alimentación Bloque de terminales de tornillo M2.5 con conexión FG
Compatibilidad de montaje TH35-7.5Fe, riel DIN TH35-7.5Al (IEC 60715)
Peso de la unidad 0,31 kg
Peso de envío (calculado) 1,50 kg

Conexiones e interfaces

Terminal / Puerto Tipo de interfaz Función
Puerto RJ45 Ethernet industrial Enlace de comunicación física de la red CC-Link IE Field
Terminal de 18 puntos Bloque de terminales roscados M3 Conexiones de señales de entrada analógica para los canales 1 a 4
Terminal de alimentación Bloque de terminales roscados M2.5 Alimentación externa de 24 VCC del módulo y tierra funcional (FG)

Conclusiones de ingeniería empírica

Modelos alternativos y compatibilidad

El NZ2GF2BN-60AD4 funciona como una estación esclava estándar en sistemas CC-Link IE Field Network. Al sustituir bloques analógicos CC-Link antiguos basados en comunicación serie, asegúrese de que el módulo PLC de la estación maestra (como el QJ71GF11-T2 o el RJ71GP21-SX equivalente) admita la actualización del perfil de red correspondiente. Utilice las herramientas de configuración de parámetros GX Works2 o GX Works3 para asignar correctamente las variables del sistema.

Errores de aplicación y notas de ingeniería

Un detalle crucial para el diseño del sistema es que no existe aislamiento entre los canales de entrada individuales. Aunque existe un fuerte aislamiento galvánico que protege la lógica de comunicación y los terminales externos de alimentación principal, los canales analógicos comparten una ruta de retorno común. Conectar sensores con potenciales de tierra distintos a diferentes canales del mismo módulo puede crear corrientes de bucle de tierra, introducir desviaciones en las mediciones o causar daños en los componentes. Si no se puede garantizar el aislamiento de los sensores en campo, deben instalarse aisladores de señal externos en línea.

Consejos de puesta en marcha y cableado

Para evitar inestabilidad en las mediciones causada por ruido electromagnético de alta frecuencia, utilice siempre cables de par trenzado apantallado (STP) para las líneas de señal analógica. Conecte los apantallamientos de los cables directamente al terminal FG del módulo. Respete estrictamente los ajustes de par de los terminales roscados: limite los tornillos del bloque de terminales M3 a entre 0,43 y 0,57 Nm, y los tornillos del bloque de alimentación M2.5 a entre 0,5 y 0,6 Nm para evitar fallos estructurales en los puntos de conexión.

Directrices de instalación

ADVERTENCIA CRÍTICA: Aísle y bloquee completamente todas las fuentes de alimentación que suministran energía al armario de control antes de intentar montar, cablear o retirar el módulo. Si no se desenergizan los sistemas externos, pueden producirse descargas eléctricas, estados inesperados del sistema de control o fallos físicos del hardware.
1
Alinee la pestaña de montaje posterior del módulo con la brida superior del riel DIN estándar TH35. Presione hacia abajo y gire la unidad hacia delante hasta que el mecanismo de bloqueo inferior encaje firmemente.
2
Conecte las líneas externas de alimentación de 24 VCC y el cable de referencia de tierra del sistema al bloque de terminales M2.5; apriete los terminales a un máximo de 0,6 Nm.
3
Conecte los cables individuales de los sensores analógicos al bloque de terminales extraíble de 18 puntos. Bloquee firmemente el conjunto del bloque de terminales en el chasis del módulo mediante su cierre lateral integrado.
4
Inserte cables Ethernet de categoría 5e o superior en los puertos de comunicación RJ45 para establecer conexiones con nodos adyacentes en la red CC-Link IE Field.

Envío exprés global

  • Entrega estándar: 4-6 días hábiles vía DHL, FedEx y UPS.
  • Envío exprés: Despacho el mismo día para pedidos en stock realizados antes de las 2:00 PM (GMT+8).
  • Cobertura mundial: Servicio en más de 150 países, incluyendo entrega rápida a Arabia Saudita y Emiratos Árabes Unidos.

Devoluciones y Garantía

  • Garantía de 30 días: Se aceptan devoluciones de productos en stock en su embalaje original y sellado de fábrica.
  • Garantía de 12 meses: Cada componente industrial cuenta con nuestra garantía técnica profesional.

Los pedidos se procesan y entregan de lunes a viernes (excepto festivos).


Para conocer la elegibilidad completa, las tarifas de reposición y los detalles de devoluciones internacionales, por favor consulte nuestro sitio oficial Política de Reembolso y Devoluciones .
