Descripción

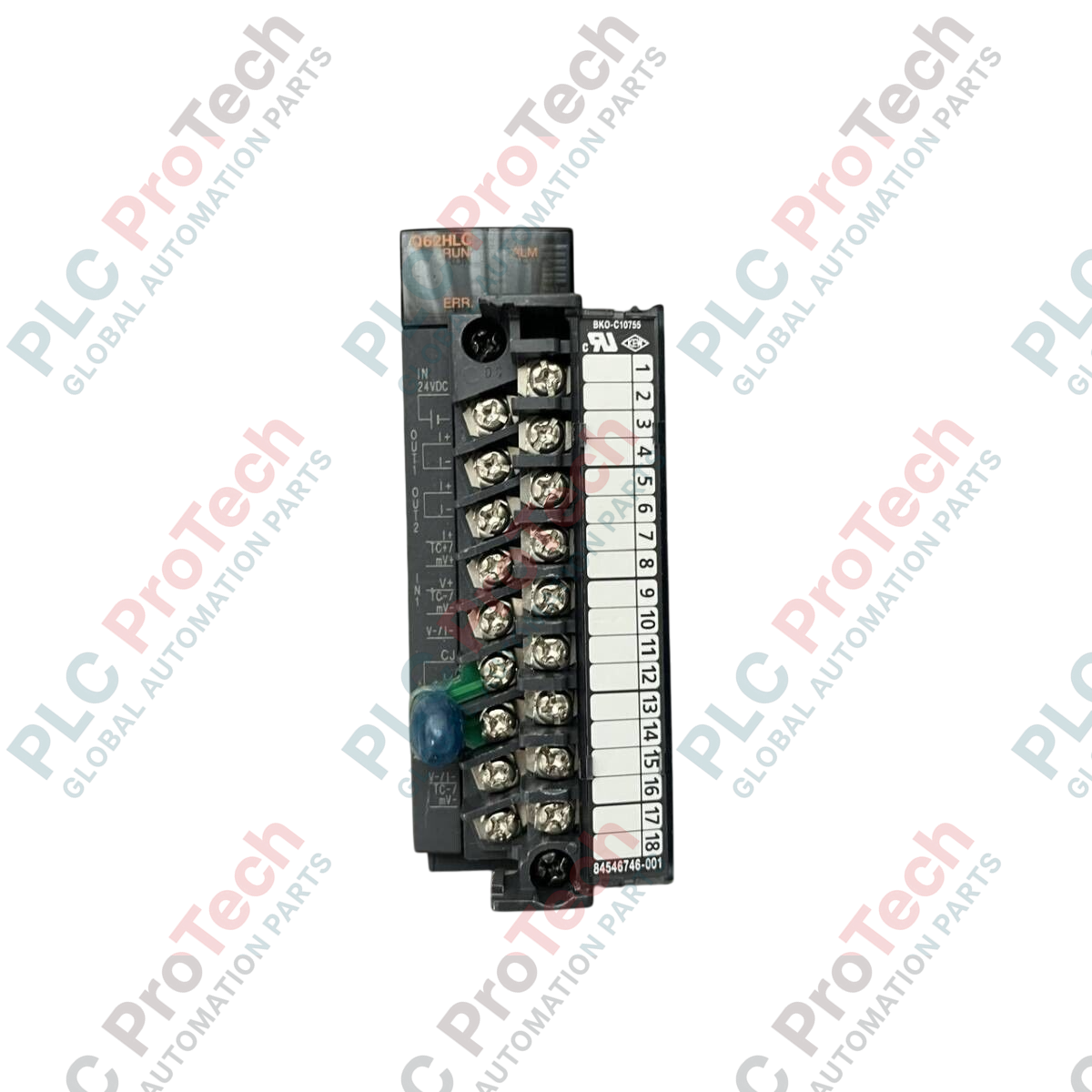

Para ejecutar un control preciso de los circuitos de proceso en un chasis de automatización unificado, el Mitsubishi Electric Q62HLC funciona como controlador PID (proporcional, integral y derivativo) dedicado de dos canales. Este módulo de alta velocidad se conecta directamente a la placa base del PLC MELSEC de la serie Q, eliminando el retraso en las comunicaciones habitual de los controladores autónomos externos. La unidad puede procesar entradas de termopar, corriente y tensión, además de salidas de control analógicas, y proporciona procesamiento directo de retroalimentación en bucle cerrado para sistemas industriales exigentes de temperatura, presión y caudal.
Características
-
Control de doble canal: Dos circuitos PID independientes con algoritmos específicos de ajuste automático y autoajuste.
-
Arquitectura de entrada universal: Conexión directa para termopares (tipos B, E, J, K, N, R, S, T), microvoltaje y señales analógicas estándar de corriente.
-
Ejecución de circuitos de control de alta velocidad: Ciclo de muestreo ultrarrápido de 25 ms por canal que permite controlar cambios rápidos en los procesos físicos.
-
Salidas analógicas integradas: Salidas de control directas de 4-20 mA o de tensión para conectarse fácilmente con válvulas de control, actuadores y variadores.
-
Integración nativa con la placa base del PLC: Asigne los parámetros del circuito de control directamente a los registros de memoria de la CPU, sin necesidad de configuraciones personalizadas de bloques de comunicación.
Aplicaciones
- Regulación precisa de la temperatura en procesos de extrusión de plástico, termoformado y moldeo por soplado.
- Hornos industriales de tratamiento térmico que requieren control PID en cascada multizona.
- Circuitos de regulación de caudal y presión de alta velocidad en procesos de dosificación química y tratamiento de agua.
- Control de cámaras ambientales con procesamiento simultáneo de los circuitos de calentamiento y enfriamiento.
Tabla de especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
Q62HLC |
| Canales de control |
2 canales (ejecución de PID independiente) |
| Tipos de entrada de termopar |
B, E, J, K, N, R, S, T |
| Rango de entrada analógica |
Tensión/corriente (configuración directa del sensor) |
| Canales de salida analógica |
2 canales (salidas de control de corriente/tensión) |
| Ciclo de muestreo |
25 ms por canal |
| Puntos de E/S ocupados |
16 puntos (asignados en el bus del PLC de la serie Q) |
| Consumo de corriente interno |
0.27 A (en el bus de placa base de 5 VCC) |
| Tensión de alimentación externa |
24 VCC (+10% / -15%) |
| Rango de temperatura de funcionamiento |
De 0 a 55 °C |
| Peso del módulo |
0.25 kg |
| Peso de envío (calculado) |
1.00 kg (incluye embalaje industrial protector) |
| Dimensiones (calculadas) |
98 mm x 27.4 mm x 90 mm (alto x W x fondo) |
Conexiones e interfaces
| Número de pin del terminal |
Nombre del terminal/asociación de la señal |
| Terminal 1 |
Entrada de temperatura/microvoltaje del canal 1 (+) |
| Terminal 2 |
Entrada de temperatura/microvoltaje del canal 1 (-) |
| Terminal 3 |
Entrada de corriente del canal 1 (I+) |
| Terminal 4 |
Salida analógica de control del canal 1 (+) |
| Terminal 5 |
Salida analógica de control del canal 1 (-) |
| Terminal 10 |
Entrada de temperatura/microvoltaje del canal 2 (+) |
| Terminal 11 |
Entrada de temperatura/microvoltaje del canal 2 (-) |
| Terminal 12 |
Entrada de corriente del canal 2 (I+) |
| Terminal 13 |
Salida analógica de control del canal 2 (+) |
| Terminal 14 |
Salida analógica de control del canal 2 (-) |
| Terminal 17 |
Entrada de la fuente de alimentación externa (24 VCC) |
| Terminal 18 |
Común de la fuente de alimentación externa (0 V GND) |
Conocimientos empíricos de ingeniería
Modelos alternativos y compatibilidad
A diferencia de los módulos de regulación térmica Q64TCRT, que ejecutan perfiles de temperatura estándar en un ciclo más lento de 500 ms, el Q62HLC es un controlador de alta velocidad diseñado para una respuesta de lazo de 25 ms. Incorpora salidas analógicas físicas directas de corriente/tensión en lugar de salidas de transistor. Por consiguiente, el código lógico escrito para la serie Q64 no se puede copiar directamente; la estructura de memoria búfer del módulo debe reasignarse en el entorno del software GX Works.
Errores de aplicación y notas de ingeniería
El funcionamiento del controlador de lazo con un actuador físico muy dinámico requiere configurar cuidadosamente la acción derivativa (ganancia D). Debido al rápido tiempo de muestreo de 25 ms, el ruido eléctrico de alta frecuencia en los terminales de entrada puede propagarse y provocar fluctuaciones violentas en las salidas de control. Si la variable de control presenta una fluctuación de alta frecuencia intensa, active los parámetros del filtro de entrada integrado para estabilizar los bucles de retroalimentación PID antes de realizar ajustes precisos.
Consejos de puesta en servicio y cableado
El bloque de terminales Q62HLC contiene una resistencia de compensación de unión fría (CJC) calibrada en fábrica, montada directamente en los terminales inferiores. Sustituir bloques de terminales entre módulos sin que coincida la resistencia CJC calibrada puede introducir desviaciones térmicas ambientales de varios grados Celsius. Asegúrese siempre de que el bloque de terminales físico permanezca emparejado con su módulo electrónico original con número de serie para evitar desviaciones en campo durante el arranque.
Directrices de instalación
ADVERTENCIA CRÍTICA: Verifique que toda la alimentación principal del armario de control esté completamente desconectada y que se hayan activado los protocolos de bloqueo y etiquetado (LOTO) antes de conectar los bloques de terminales o insertar el módulo en la unidad base de la serie MELSEC Q. Si no se aísla completamente el sistema, pueden producirse daños físicos inmediatos en la placa posterior del módulo y existe el riesgo de que se interrumpan las señales de control.
1
Inserte el gancho de montaje inferior del módulo en la muesca guía de la unidad base.
2
Gire firmemente el módulo hacia delante contra la unidad base para encajar el pestillo de retención superior en su sitio.
3
Fije el módulo a la placa base con el tornillo superior de integración (par de apriete de 0,36 a 0,48 N-m).
4
Conecte la alimentación auxiliar externa de 24 VCC a los terminales 17 y 18, y utilice cables de par trenzado apantallados para las rutas de señal analógica.
