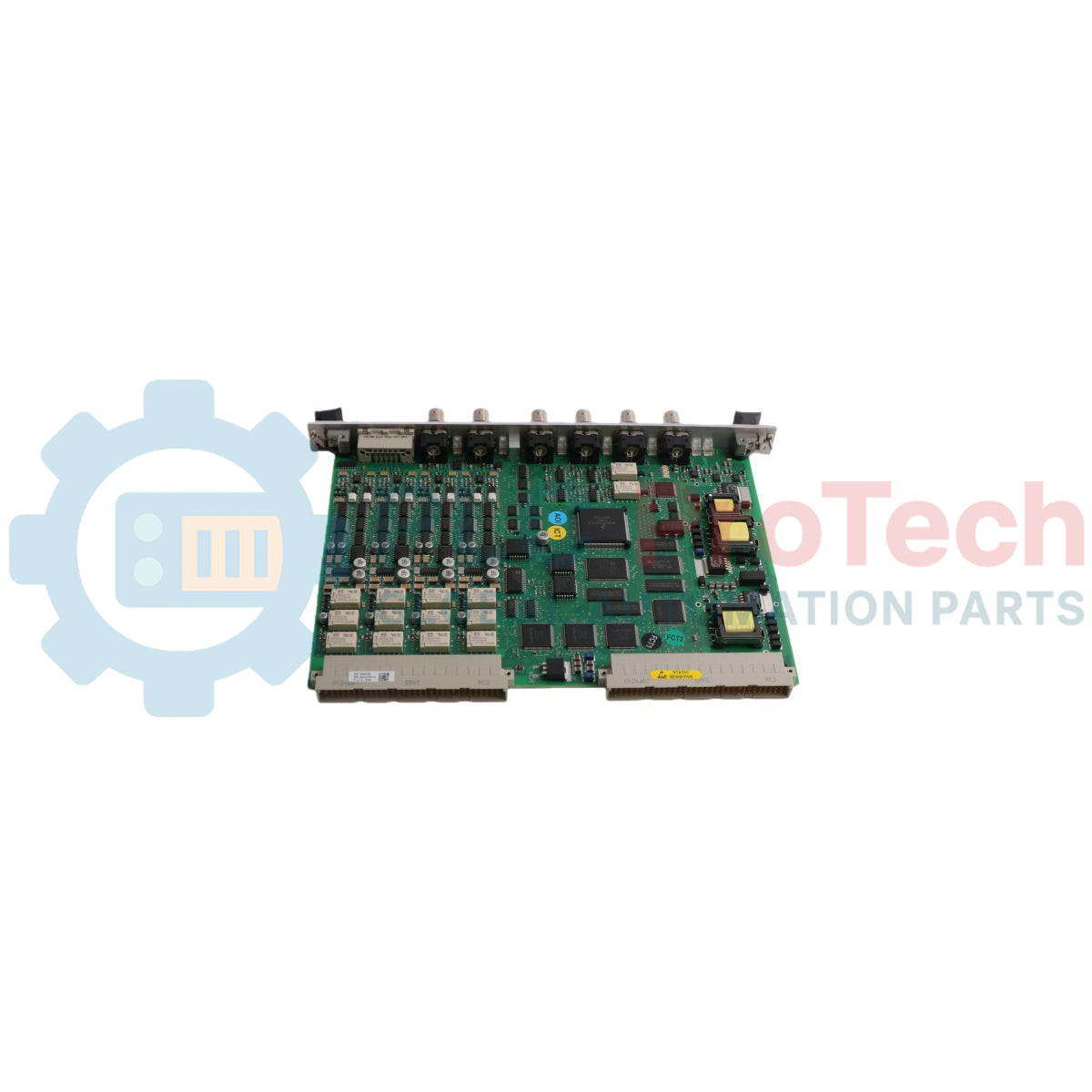

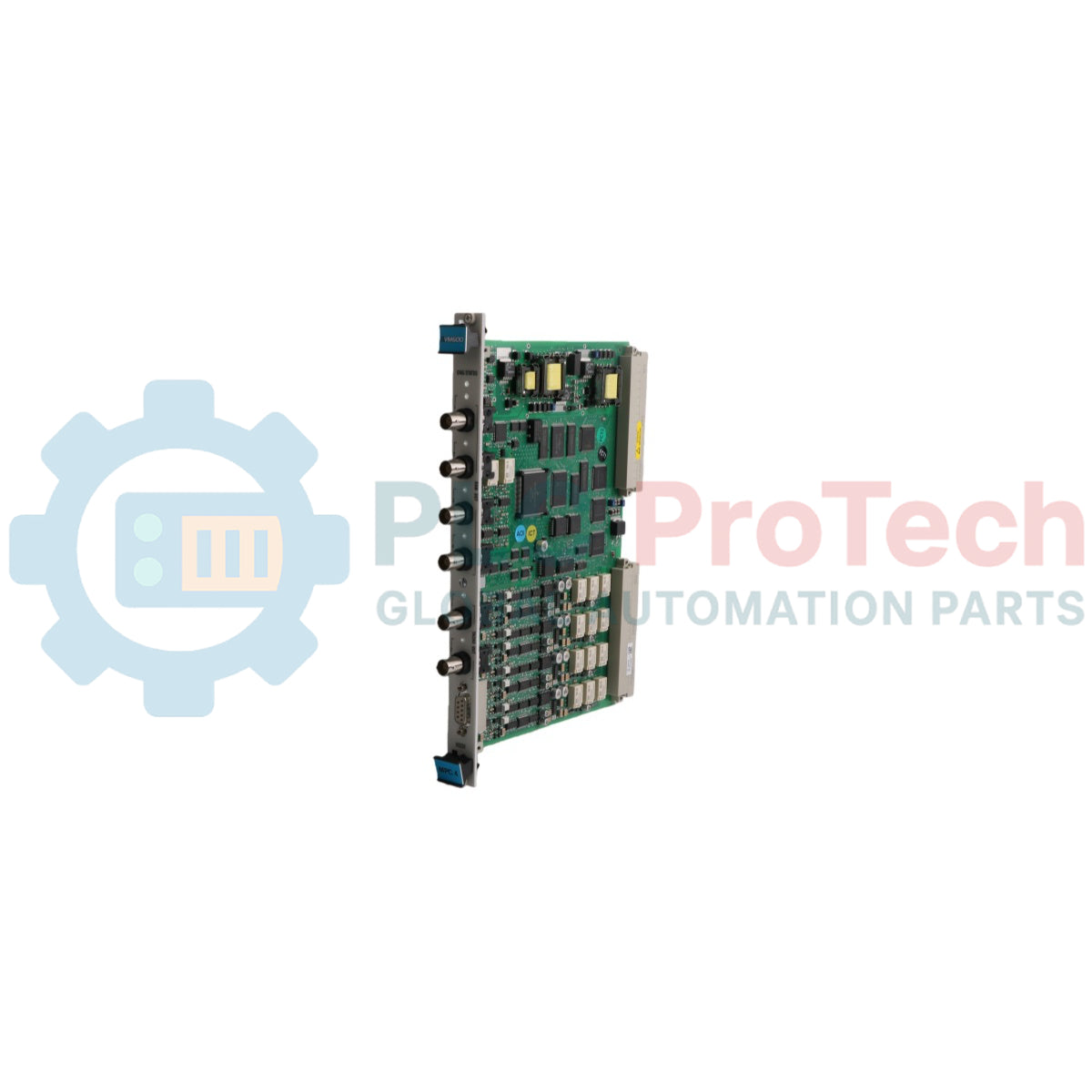

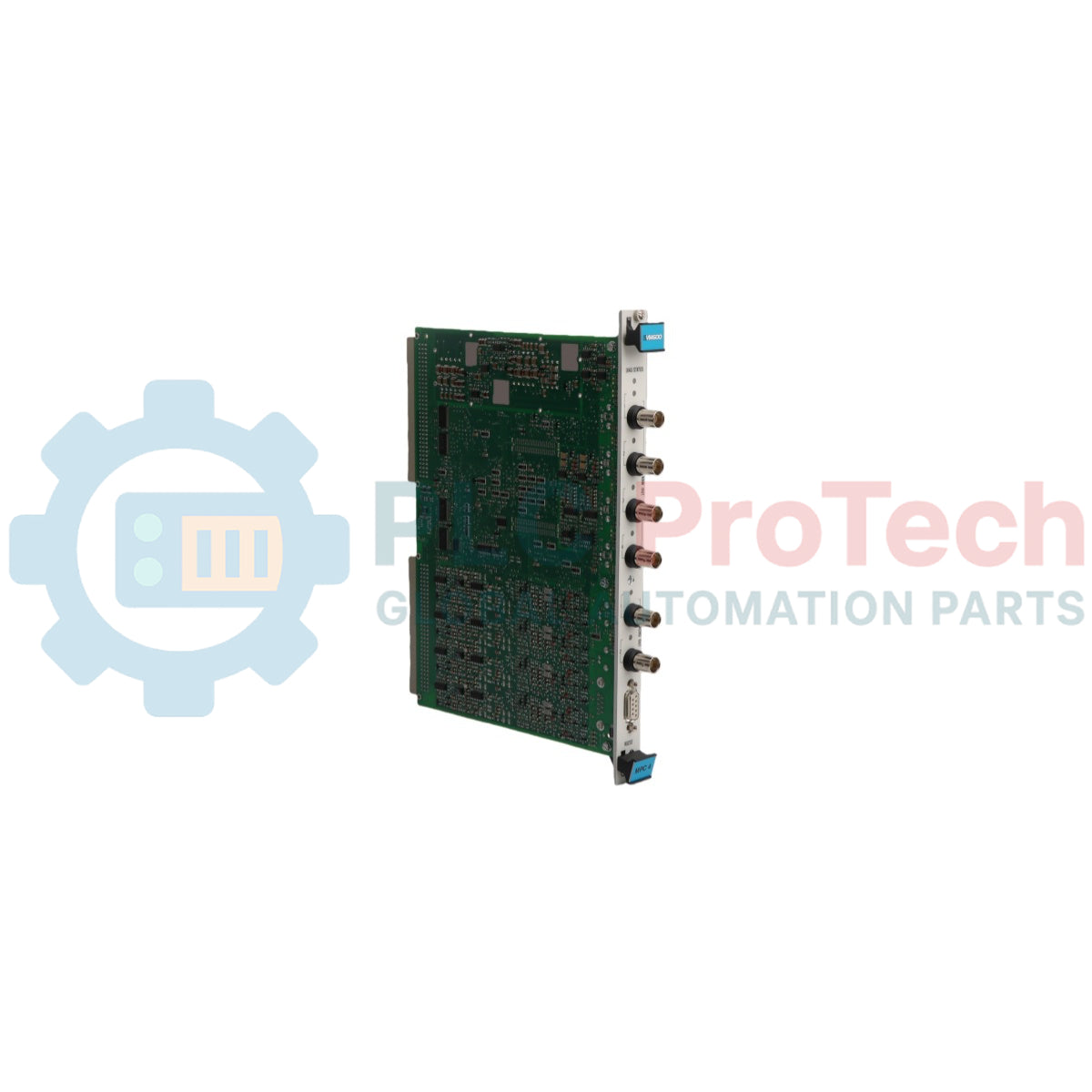

Tarjeta de protección de maquinaria Vibro-Meter VM600 MPC4 200-510-076-114

Descripción del Producto

La MPC4 200-510-076-114 (MPC4) es una tarjeta de protección de maquinaria de alta fiabilidad y un elemento central de la plataforma Vibro-Meter VM600 . Este módulo especializado está diseñado para el monitoreo continuo de maquinaria rotativa crítica, incluyendo turbinas de vapor/gas, grandes compresores y ventiladores industriales. Proporciona cuatro canales de entrada de señal dinámica y dos canales dedicados de velocidad (taquímetro). Al ejecutar procesamiento de señal de alta velocidad y lógica de alarma autónoma, la MPC4 200-510-076-114 asegura una acción protectora inmediata (desconexión) para salvaguardar los activos de vibraciones excesivas, desplazamiento del eje o condiciones de sobrevelocidad, incluso en caso de fallo en la comunicación del sistema de nivel superior.

Configuración Técnica (Análisis Detallado)

El modelo 200-510-076-114 es una versión de alta especificación de la serie MPC4, típicamente usada en entornos de seguridad con clasificación SIL.

• Procesamiento Avanzado de Señales: Equipado con procesadores digitales de señal (DSP) de alto rendimiento para realizar FFT en tiempo real, filtros de seguimiento y mediciones pico a pico.

• Comunicación por Bus VME: Se integra perfectamente con el backplane VM600 para el intercambio de datos con la tarjeta CPUM , manteniendo una ruta de seguridad de hardware local que opera independientemente del controlador del rack.

• Versatilidad de Entradas: Totalmente compatible con una amplia gama de transductores, incluyendo sensores de proximidad TQ4xx , acelerómetros CAxxx y sensores de velocidad CExxx .

• Lógica de Relés a Bordo: Soporta lógica compleja de "Votación" (por ejemplo, 1 de 2, 2 de 3) cuando se combina con la tarjeta de E/S IOC4T , garantizando alta disponibilidad y minimizando el riesgo de desconexiones falsas.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿En qué se diferencia el sufijo "114" de las versiones estándar de MPC4?

La variante 114 indica un nivel específico de revisión de firmware y hardware adaptado a los estándares modernos de TSI (Instrumentación Supervisora de Turbinas) . A menudo incluye capacidades diagnósticas mejoradas y opciones específicas de recubrimiento para protección contra corrosivos atmosféricos en entornos industriales.

¿Puedo configurar la MPC4 200-510-076-114 sin la tarjeta CPUM?

No. Aunque la MPC4 ejecuta su lógica de protección de forma autónoma una vez configurada, la configuración inicial, el ajuste de puntos de consigna y la gestión del firmware deben realizarse mediante el software VM600 MPS (Sistema de Protección de Maquinaria) a través del controlador de rack CPUM .

¿Cuál es el propósito de los LEDs "Peligro" y "Alerta" en el panel frontal?

El LED de Alerta (amarillo) indica que una medición ha superado el primer umbral, sugiriendo que se requiere mantenimiento. El LED de Peligro (rojo) indica que se ha superado el segundo umbral, normalmente activando un relé para apagar la máquina y prevenir daños.

Guía de Ingeniería e Instalación

• Emparejamiento Trasero con IOC4T: La MPC4 200-510-076-114 debe instalarse en la parte frontal del rack VM600, alineada directamente con una tarjeta IOC4T en la parte trasera. La conexión se realiza a través del conector VME P2; asegúrese de que no haya pines doblados durante la inserción.

• Ajuste de Terminales: Al cablear los terminales del IOC4T asegúrese de aplicar un torque de 0.5 a 0.6 Nm. Las conexiones flojas en el monitoreo de vibraciones pueden provocar "picos de señal" que la MPC4 podría interpretar como una falla real de la máquina.

• Estrategia de Puesta a Tierra: El blindaje del cable para los sensores debe conectarse únicamente al terminal "Shield" en el IOC4T . Dejar el blindaje flotante en el extremo del sensor es crucial para evitar bucles de tierra que introducen ruido de 50/60 Hz en la ruta de procesamiento.

Ventajas de Ingeniería

La MPC4 200-510-076-114 se destaca por su Ruta de Seguridad Determinista. A diferencia de los PLC basados en software, la MPC4 utiliza una ruta lógica codificada en hardware para el disparo de alarmas, asegurando un tiempo de respuesta inferior a 20 milisegundos desde la detección de la falla hasta la activación del relé. Su robusto diseño de gestión térmica le permite operar en ambientes de alta temperatura ambiente típicos de salas de turbinas sin necesidad de ventiladores externos, aumentando significativamente el Tiempo Medio Entre Fallos (MTBF).
