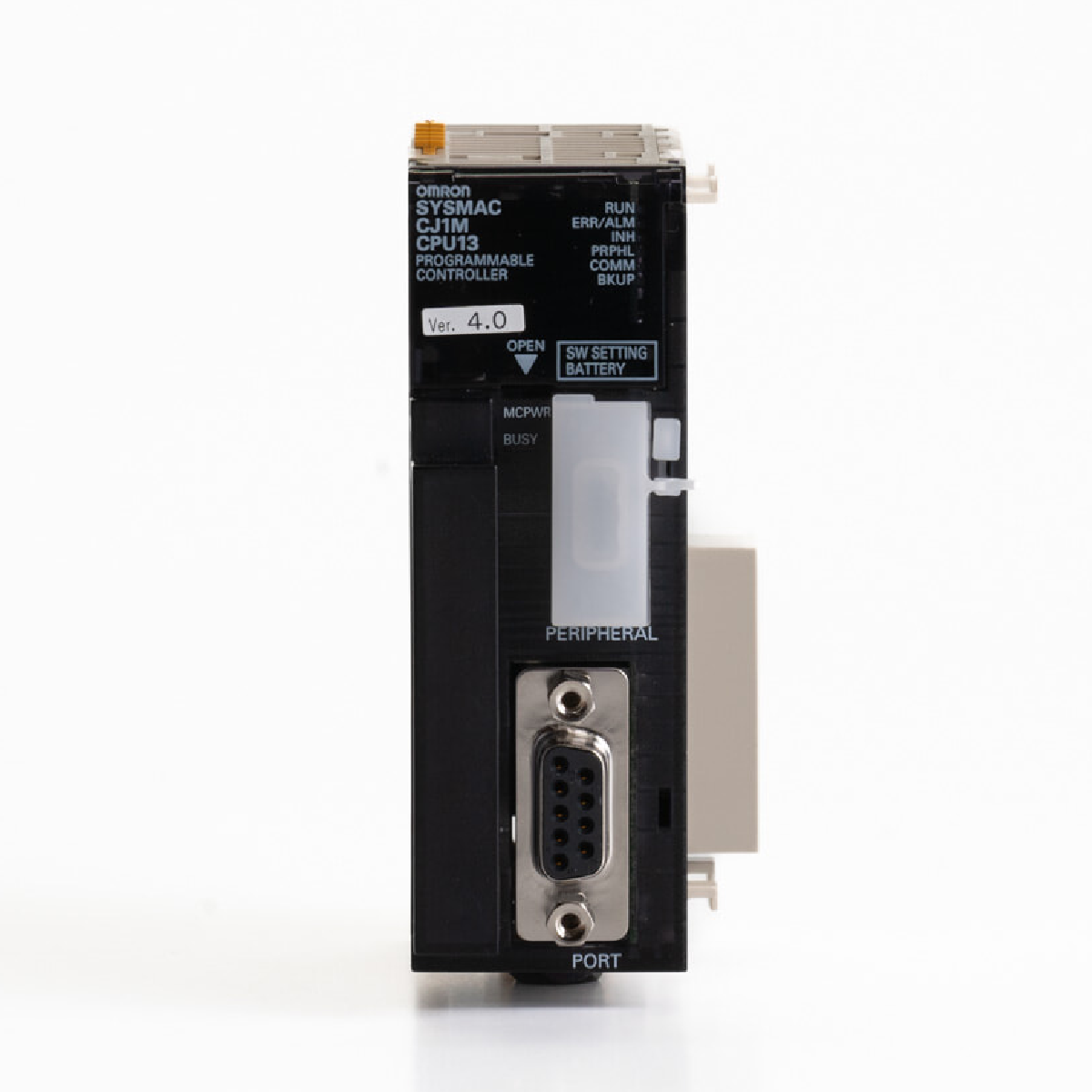

Unidad CPU CJ1M de la serie CJ de Omron CJ1M-CPU13

Descripción

El CJ1M-CPU13 de Omron es una unidad central de procesamiento diseñada para la plataforma de controlador lógico programable de la serie SYSMAC CJ. Gestiona la ejecución de la lógica secuencial principal, el procesamiento de instrucciones y la asignación de recursos del sistema en configuraciones de control industrial de escala media. Equipada con un puerto periférico y un puerto RS-232C integrado, esta CPU facilita las interfaces directas para la configuración del software del sistema, los monitores de operador locales y los protocolos serie genéricos. El controlador presenta una disposición de placa posterior sin ranuras que ahorra espacio y admite una topología de hardware ampliable mediante una configuración de bastidor secundario. Ofrece compatibilidad operativa unificada con unidades estándar de E/S discretas, analógicas y de comunicación especializada de la serie CJ.

Características

• Motor de hardware especializado capaz de ejecutar rápidamente programas de escalera y realizar operaciones de transferencia de datos.
• Puerto periférico integrado para herramientas de programación e interfaz RS-232C estándar.
• Compatibilidad con una disposición de bastidor de expansión local dedicada para ampliar las configuraciones físicas de E/S.
• Ranura integrada para tarjeta de memoria CompactFlash para la retención de parámetros, procedimientos de copia de seguridad y diagnóstico.
• Compatibilidad con arquitecturas modulares de ejecución de software, con rutinas de salto e interrupciones de ejecución integradas.
• Los parámetros almacenados en la memoria Flash protegen las matrices lógicas del sistema frente a anomalías transitorias de tensión.

Aplicaciones

• Manipulación de materiales y redes automatizadas de transportadores.
• Maquinaria de embalaje y equipos de clasificación secundaria.
• Unidades localizadas de control de climatización (HVAC) y del entorno de edificios.
• Seguimiento de estaciones de montaje y líneas automatizadas de recogida y colocación.
• Estaciones de bombeo y bucles de monitorización del flujo de fluidos.

Especificaciones técnicas

Rendimiento

Capacidad del sistema

Comunicación

Mecánica

Conexiones / Interfaces

Directrices de instalación

• Montaje en carril DIN: Enganche la guía superior de la CPU en el carril DIN estándar adyacente al módulo de alimentación de la serie CJ. Deslice firmemente hacia abajo los conectores de bloqueo de la unidad hasta que queden completamente enclavados.
• Puesta a tierra funcional: Establezca un trayecto de conexión corto utilizando un conductor ($2\text{ mm}^2$ o más grueso) desde el terminal de tierra funcional del módulo de alimentación asociado hasta una barra de tierra limpia.
• Consideraciones térmicas: Asegure una convección natural sin obstrucciones dejando un espacio libre de ventilación de al menos 20 mm por encima y por debajo de la carcasa del módulo.
• Separación de cables: Mantenga las líneas de comunicación (RS-232C y conexiones de herramientas periféricas) alejadas de las líneas eléctricas de alta corriente, los variadores de frecuencia y las líneas de alimentación de alta tensión para suprimir el ruido inducido.
• Aislamiento del sistema: Aísle todas las líneas entrantes del panel de distribución de la red eléctrica antes de insertar, bloquear o separar cualquier conexión del bus del panel posterior.

Preguntas frecuentes

• ¿Esta unidad de CPU admite bancos de memoria extendida (EM)?
• No, este modelo solo cuenta con 32 Kwords de memoria de datos (DM) y no contiene bancos EM.
• ¿Cuál es el número máximo de bastidores de expansión de hardware que se pueden añadir?
• La configuración del sistema permite conectar exactamente un bastidor de expansión local.
• ¿Cuántos módulos se pueden instalar en el bastidor principal de la CPU?
• El bastidor principal de la CPU puede admitir un máximo de 10 módulos, además de la fuente de alimentación y la CPU.
• ¿Qué software se utiliza para diseñar y descargar código en este controlador?
• CX-Programmer, disponible dentro del entorno de software CX-One integrado.
• ¿Se conservan los datos de memoria si el hardware pierde completamente la alimentación?
• Los programas de pasos del usuario se mantienen mediante la memoria flash interna. Se utiliza una batería de respaldo para conservar las variables volátiles y el estado del reloj.
• ¿Qué tipo de tarjetas de hardware se pueden insertar en la ranura de opciones?
• El lector de tarjetas de memoria integrado está diseñado para tarjetas CompactFlash industriales estándar.
• ¿Cuál es el número máximo de puntos de E/S de hardware que puede gestionar esta unidad?
• Puede coordinar hasta 640 puntos físicos de E/S locales y de expansión.
• ¿Esta CPU puede gestionar rutinas de interrupción de alta velocidad?
• Sí, admite hasta 2 interrupciones de hardware programadas para la ejecución de automatizaciones críticas en cuanto al tiempo.
• ¿Esta unidad tiene capacidades Ethernet integradas?
• No, las opciones de red, como Ethernet o Controller Link, requieren añadir unidades de comunicación especializadas de la serie CJ al bastidor.
• ¿Qué modos de protocolo admite la interfaz RS-232C integrada?
• Puede funcionar con configuraciones Host Link, NT Link (1:N), serie sin protocolo o bus periférico estándar.
• ¿Cuál es la capacidad máxima total de unidades entre ambos bastidores?
• El conjunto completo puede admitir un máximo de 20 unidades conectables, repartidas por igual: 10 unidades en el bastidor de la CPU y 10 unidades en el bastidor de expansión.
