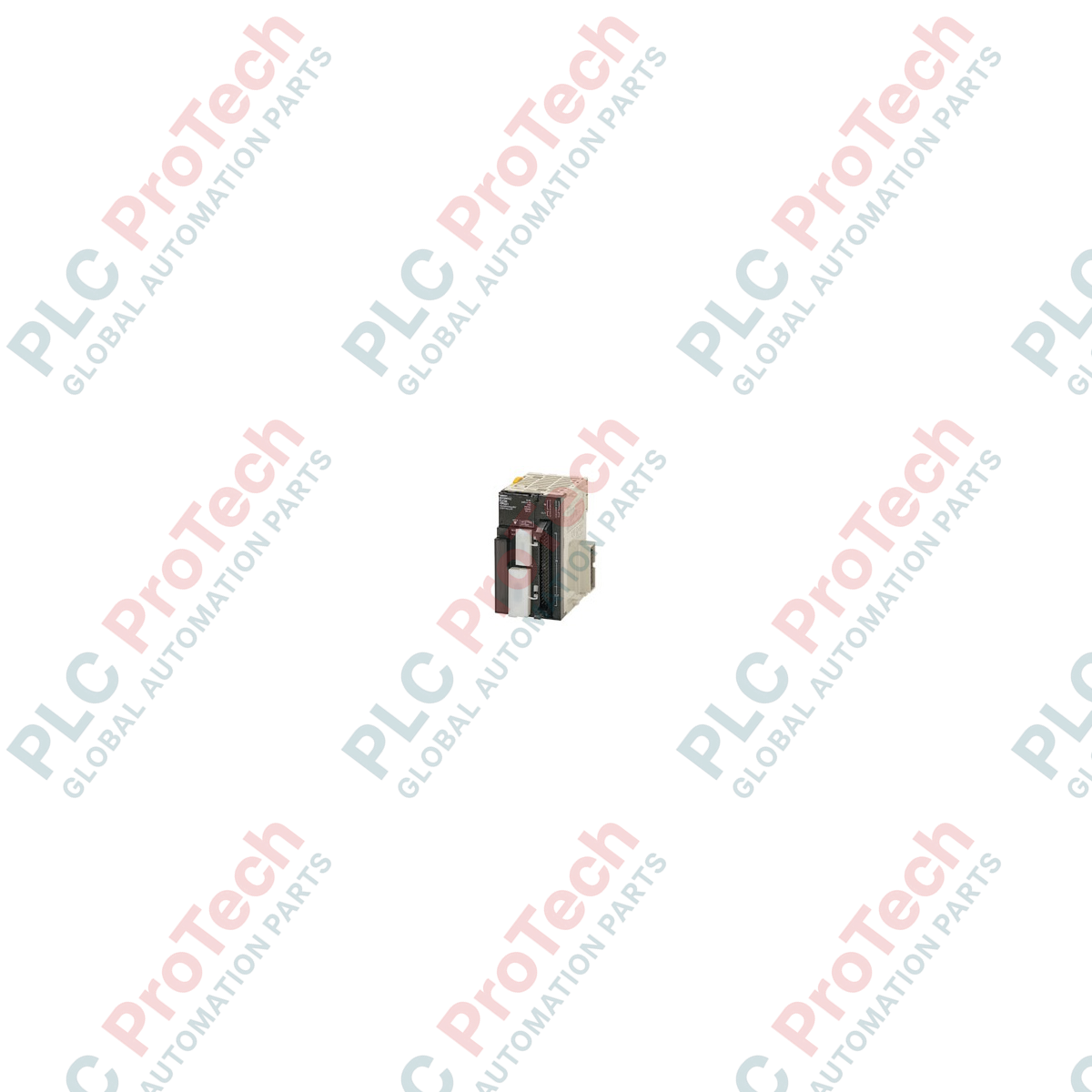

Omron CJ1M-CPU21 Módulo CPU PLC de la serie SYSMAC CJ

SKU CJ1MCPU21

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: Omron
Número de producto: CJ1MCPU21
País de origen:Japón
Tipo de producto: Módulos CPU de PLC
Pago: Transferencia bancaria, Western Union
Peso: 500g
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

Al ejecutar lógica de alta velocidad y control de movimiento integrado en un formato compacto, la unidad central de procesamiento Omron CJ1M-CPU21 proporciona soluciones de automatización estándar para arquitecturas industriales pequeñas y medianas. Como componente principal de la serie SYSMAC CJ, esta CPU combina capacidades de procesamiento de alta velocidad con E/S multifunción integradas y versátiles, lo que permite a los fabricantes de maquinaria ejecutar funciones complejas de posicionamiento, salida de pulsos e interrupciones sin necesidad de coprocesadores externos ni módulos de expansión dedicados. Diseñada para ofrecer una alta fiabilidad en configuraciones de panel con espacio limitado, su estructura modular sin placa posterior simplifica el montaje del hardware y acelera los ciclos de puesta en marcha.

Características

Capacidad de programa eficiente: Incluye una memoria de programa de 5 Ksteps junto con 32 Kwords de memoria de datos dedicada (área DM) para el registro local de datos y la gestión de recetas.
Ejecución de instrucciones de alta velocidad: Funciona a una velocidad de ejecución de 100 ns para instrucciones LD básicas y de 0,3 microsegundos para instrucciones MOV complejas, lo que garantiza tiempos de respuesta rápidos.
Interfaz de E/S integrada directa: Integra 10 entradas (incluidas entradas de interrupción de respuesta rápida y entradas de contador de alta velocidad) y 6 salidas (compatibles con dos salidas de pulsos de 100 kHz y una salida PWM).
Capacidad de expansión flexible: Admite el montaje de hasta 10 unidades de E/S y funcionales locales de la serie CJ directamente en el bastidor de la CPU, para ofrecer opciones de configuración personalizadas.
Comunicaciones integradas: El puerto periférico integrado y la interfaz serial estándar RS-232C permiten conexiones simultáneas a terminales de programación, HMI o dispositivos seriales de terceros.
Compatibilidad con almacenamiento extraíble: Cuenta con una ranura integrada para tarjetas Compact Flash que permite realizar copias de seguridad de programas, registrar datos y mantener el firmware sin interrupciones.

Aplicaciones

Etiquetado y empaquetado de alta velocidad: Control de sistemas de motores paso a paso o servomotores mediante salidas de pulsos de alta velocidad integradas.
Sistemas de transporte y clasificación: Gestión de sensores fotoeléctricos y compuertas de desvío mediante interrupciones integradas de alta velocidad.
Montaje y manipulación de materiales: Ejecuta tareas de automatización distribuidas con maestros de bus de campo locales en el mismo bastidor.
Maquinaria OEM dedicada: Actúa como controlador maestro independiente en bastidores de máquinas compactas que requieren control local de alta densidad.

Especificaciones técnicas

Parámetro	Especificación
Fabricante	Omron
Modelo	CJ1M-CPU21
Serie	SYSMAC CJ1M
Capacidad del programa	5 Kpasos
Capacidad de memoria de datos	32 Kpalabras (solo área DM)
Velocidad de la instrucción LD	100 ns
Entradas integradas	10 puntos (incluidas 4 entradas de interrupción/respuesta rápida)
Contadores de alta velocidad	2 canales (diferencial de fase de 50 kHz o monofásico de 100 kHz)
Salidas integradas	6 puntos (incluidas 2 salidas de pulsos y 1 salida PWM)
Frecuencia de salida de pulsos	100 kHz (2 canales)
Máximo de unidades conectables	10 unidades (solo bastidor local de la CPU)
Compatibilidad con bastidor de expansión	No compatible
Puertos de comunicación	1 puerto periférico, 1 puerto RS-232C
Consumo de energía interno	0,58 A a 5 VCC
Peso de envío (calculado)	0,35 kg
País de origen	Japón

Conexiones e interfaces

Puerto / Conector	Tipo de interfaz	Asignación principal / Función
Puerto periférico	Conector periférico personalizado de Omron	Carga, descarga y supervisión en línea del software CX-Programmer
Puerto RS-232C	D-Sub hembra de 9 pines	Maestro/esclavo Modbus RTU, protocolo Host Link, NT Link para HMI o puerta de enlace serie
Conector de E/S integrado	Conector MIL de 40 pines	10 entradas de alta velocidad/interrupción, 6 salidas de pulsos/PWM de alta velocidad y tierra de referencia
Ranura para tarjeta de memoria	Compact Flash (CF) Tipo I	Copia de seguridad del sistema externo, carga automática de parámetros y registros de recopilación de datos

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

El CJ1M-CPU21 es un clásico de la familia SYSMAC. Para instalaciones modernas que requieren mayores velocidades de comunicación o EtherNet/IP integrado, el CJ2M-CPU31 actúa como candidato a reemplazo físico, aunque utiliza placas opcionales para interfaces de comunicación adicionales en lugar de una configuración fija integrada. Al transferir código del CJ1M al CJ2M, verifique que la asignación de direcciones en las áreas CIO y DM coincida, ya que algunos registros de E/S integradas tienen ubicaciones predeterminadas diferentes.

Errores comunes de la aplicación y notas de ingeniería

Dado que esta CPU no admite bastidores de expansión (carece de los transmisores de bus internos necesarios para los cables de expansión), está estrictamente limitado a las 10 ranuras del bastidor de CPU local. Añadir módulos de alta corriente, como varias tarjetas de entrada analógica o maestros de bus de campo, puede sobrecargar rápidamente las fuentes de alimentación estándar del bastidor de CPU, como la CJ1W-PA201. Calcule siempre el consumo total de potencia de 5 V/24 V durante la fase de diseño para evitar caídas erráticas de la CPU o errores del temporizador de vigilancia de diagnóstico.

Consejos de puesta en servicio y cableado

Para garantizar una ejecución limpia de las salidas de impulsos de 100 kHz y los contadores de alta velocidad de 50 kHz, apantalle todo el cableado de los conectores MIL de 40 pines. Conecte el apantallamiento a la placa de tierra del armario y nunca tienda estas líneas de señal en paralelo a líneas de alta tensión o cables de motores de CA para evitar el ruido de inducción que puede provocar desplazamientos de posición.

Directrices de instalación

ADVERTENCIA CRÍTICA

Aísle siempre todos los sistemas de alimentación eléctrica antes de conectar o desconectar cualquier módulo del bastidor de la serie CJ. Retirar o añadir módulos mientras el plano posterior está energizado provocará graves fallos de comunicación del plano posterior, puede corromper instantáneamente los datos volátiles de la memoria y conlleva el riesgo de destruir los circuitos de accionamiento CMOS integrados en la CPU.

1

Montaje del riel DIN del plano posterior: Deslice el CJ1M-CPU21 sobre el riel DIN desde la parte frontal. Fije el módulo al plano posterior enganchando el pestillo superior y presionando hacia abajo hasta que el bloqueo inferior encaje firmemente.

2

Cableado de los terminales de E/S: Conecte firmemente el cable del conector MIL de 40 pines a la parte frontal del módulo de CPU, asegurándose de que las pestañas de bloqueo encajen en ambos lados para evitar problemas de contacto durante las vibraciones.

3

Comprobación de la batería y la tarjeta CF: Abra la puerta del compartimento frontal, asegúrese de que el conector de la batería de respaldo esté firmemente conectado a su receptáculo y encaje la tarjeta Compact Flash en las ranuras guía si va a cargar parámetros.

4

Puesta a tierra del sistema: Conecte un conductor de tierra de baja impedancia (mínimo 2 mm cuadrados) al terminal de tierra funcional de la unidad de alimentación adyacente para minimizar las interferencias electromagnéticas de alta frecuencia.

Preguntas frecuentes

¿El CJ1M-CPU21 admite bastidores de expansión?

No, este modelo específico no admite bastidores de expansión. Está limitado a un máximo de 10 unidades de la serie CJ montadas directamente en el bastidor de CPU local.

¿Qué software se necesita para programar esta CPU?

La programación y configuración se realizan con Omron CX-Programmer, que forma parte del paquete de software CX-One.

¿Cuáles son las especificaciones de las entradas de contador de alta velocidad integradas?

Cuenta con 2 entradas de contador de alta velocidad compatibles con señales diferenciales de fase de 50 kHz o monofásicas de 100 kHz.

¿Se puede utilizar el puerto RS-232C integrado para comunicaciones Modbus?

Sí, el puerto RS-232C se puede configurar para comunicaciones de pasarela serie (Modbus-RTU), Host Link, NT Link o sin protocolo.
