Descripción

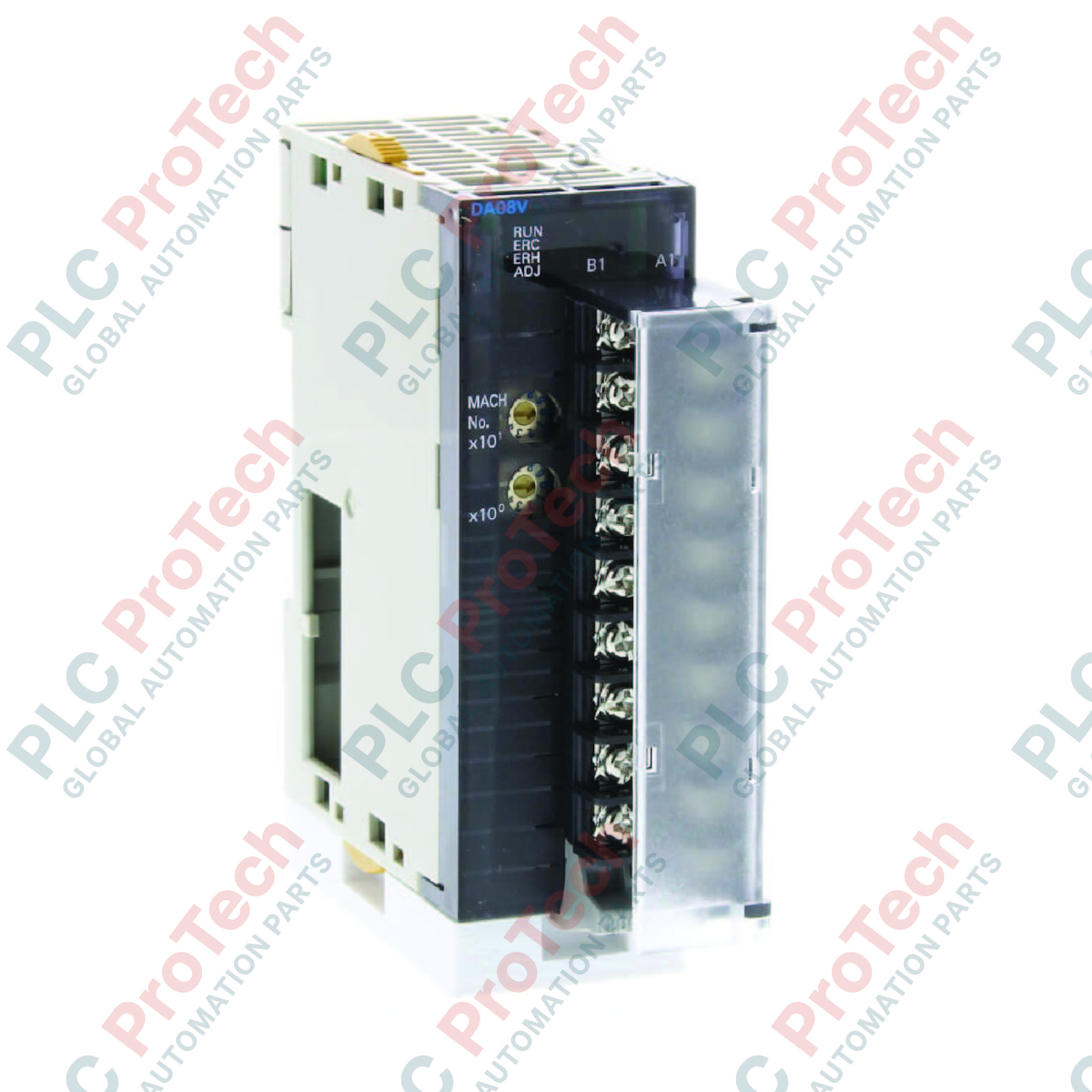

Configurado para aplicaciones de comando de tensión de alta densidad, el Omron CJ1W-DA08V ofrece ocho canales de salida analógica independientes en un formato de la serie CJ de una sola ranura. Este módulo actúa como interfaz crítica entre los controladores CPU Omron CJ1G, CJ1H o CJ2M y equipos de campo externos, como variadores de frecuencia (VFD), válvulas de control y actuadores. Los parámetros de configuración integrados permiten ajustar localmente los rangos y el escalado directamente en el mapa de memoria del PLC, optimizando el rendimiento del lazo y eliminando la necesidad de acondicionadores de señal externos.
Características principales
-
Ocho salidas independientes: Proporciona capacidades de comando de tensión de alta densidad en una sola ranura del bastidor del PLC.
-
Rangos de señal seleccionables: Configuración individual para cada canal compatible con 1 a 5 V, 0 a 5 V, 0 a 10 V y -10 a 10 V.
-
Modos de rendimiento flexibles: Ajustes de resolución configurables de 1/4000 (modo estándar) o 1/8000 (modo de alta resolución).
-
Velocidades de conversión sincronizadas: Alcanza una velocidad de conversión de 1 ms por punto en modo estándar y de hasta 250 μs por punto en modo de alta velocidad.
-
Bloque de terminales extraíble: Simplifica el precableado inicial del armario y facilita el intercambio rápido durante los ciclos de mantenimiento.
Aplicaciones objetivo
-
Control de velocidad de variadores de frecuencia: Referencia directa de velocidad para variadores de frecuencia mediante entradas analógicas estándar de 0-10 V o 1-5 V.
-
Posicionamiento de válvulas proporcionales: Control dinámico de válvulas proporcionales hidráulicas y neumáticas en lazos de posicionamiento.
-
Accionamiento de compuertas HVAC: Modulación multicanal de compuertas de volumen de aire y elementos de control térmico.
-
Simulación de señales en banco de pruebas: Generación de referencias de tensión precisas para sistemas de prueba automatizados.
Especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
Automatización industrial de Omron |
| Número de modelo |
CJ1W-DA08V |
| Canales de salida |
8 salidas de tensión |
| Rangos de tensión de salida |
De 1 a 5 V, de 0 a 5 V, de 0 a 10 V, de -10 a 10 V |
| Modos de resolución |
1/4000 (estándar), 1/8000 (alta resolución) |
| Velocidad de conversión |
1 ms/punto (a 1/4000), 250 μs/punto (a 1/8000) |
| Precisión a 25 °C |
±0,3 % del fondo de escala |
| Consumo de corriente interno |
140 mA a 5 V CC |
| Requisito de alimentación externa |
24 V CC (+10 % / -15 %), 140 mA máximo |
| Tipo de conexión |
Bloque de terminales extraíble M3 |
| Asignación de unidad |
Número de unidad de E/S especial 1 |
| País de origen |
Japón |
| Peso de envío (calculado) |
0,35 kg |
| Dimensiones del paquete (calculadas) |
110 mm x 90 mm x 31 mm |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
El CJ1W-DA08V está diseñado exclusivamente para arquitecturas de salida de tensión. Si su aplicación requiere salidas de corriente alimentadas por el lazo (por ejemplo, 4-20 mA), debe utilizar el módulo complementario CJ1W-DA08C. Ambos módulos ocupan una sola ranura en los paneles posteriores CJ1 y CJ2 y utilizan asignaciones de memoria de datos similares, lo que simplifica las conversiones de ingeniería durante las modernizaciones.
Errores comunes de aplicación y notas de ingeniería
Tenga en cuenta que la resolución y las velocidades de conversión están bloqueadas por el sistema. Configurar la resolución de conversión en 1/4000 limita la velocidad de conversión a 1 ms por punto. Intentar forzar una configuración de velocidad de 250 us en la memoria del PLC manteniendo el límite de resolución de 1/4000 generará un error de configuración de E/S. Además, asegúrese de que la fuente de alimentación externa de 24 VCC esté encendida antes que la CPU del PLC o simultáneamente con ella; de no hacerlo, puede registrarse una bandera de error de salida durante el arranque.
Consejos de puesta en servicio y cableado
Para mitigar las interferencias electrostáticas y electromagnéticas en lazos de alta precisión, utilice siempre cables de control apantallados de par trenzado. Conecte el apantallamiento exclusivamente al terminal de tierra funcional (FG) del lado del panel del PLC y deje flotante el extremo del dispositivo de campo. Esto evita que los bucles de tierra perjudiciales creen desplazamientos artificiales en sus señales de 0-10 V.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Desenergice todo el sistema PLC y cualquier instrumento de campo conectado antes de deslizar el módulo CJ1W-DA08V sobre el carril DIN o conectar/desconectar el bloque de terminales. Conectar esta unidad o sus terminales de alimentación externa con el sistema energizado puede causar daños permanentes en los transceptores internos del bus o señales de control erráticas hacia los actuadores posteriores.
1
Montaje en el panel posterior: Alinee los ganchos del módulo con los orificios de bloqueo de la unidad CJ de la serie CJ adyacente y deslice el módulo firmemente hasta colocarlo en su sitio. Gire hacia delante los deslizadores azules de bloqueo de la parte superior e inferior hasta que encajen.
2
Cableado de alimentación externa: Conecte una fuente limpia de 24 VCC a los terminales de alimentación dedicados del bloque extraíble. Asegúrese de que la ruta de alimentación esté protegida con fusibles y aislada de los circuitos de conmutación inductiva de alta potencia.
3
Conexión de señales: Apriete los cables de señal de campo en los terminales M3, manteniendo el cableado analógico físicamente separado de los cables de CA de alta tensión dentro de la canaleta.
