Descripción

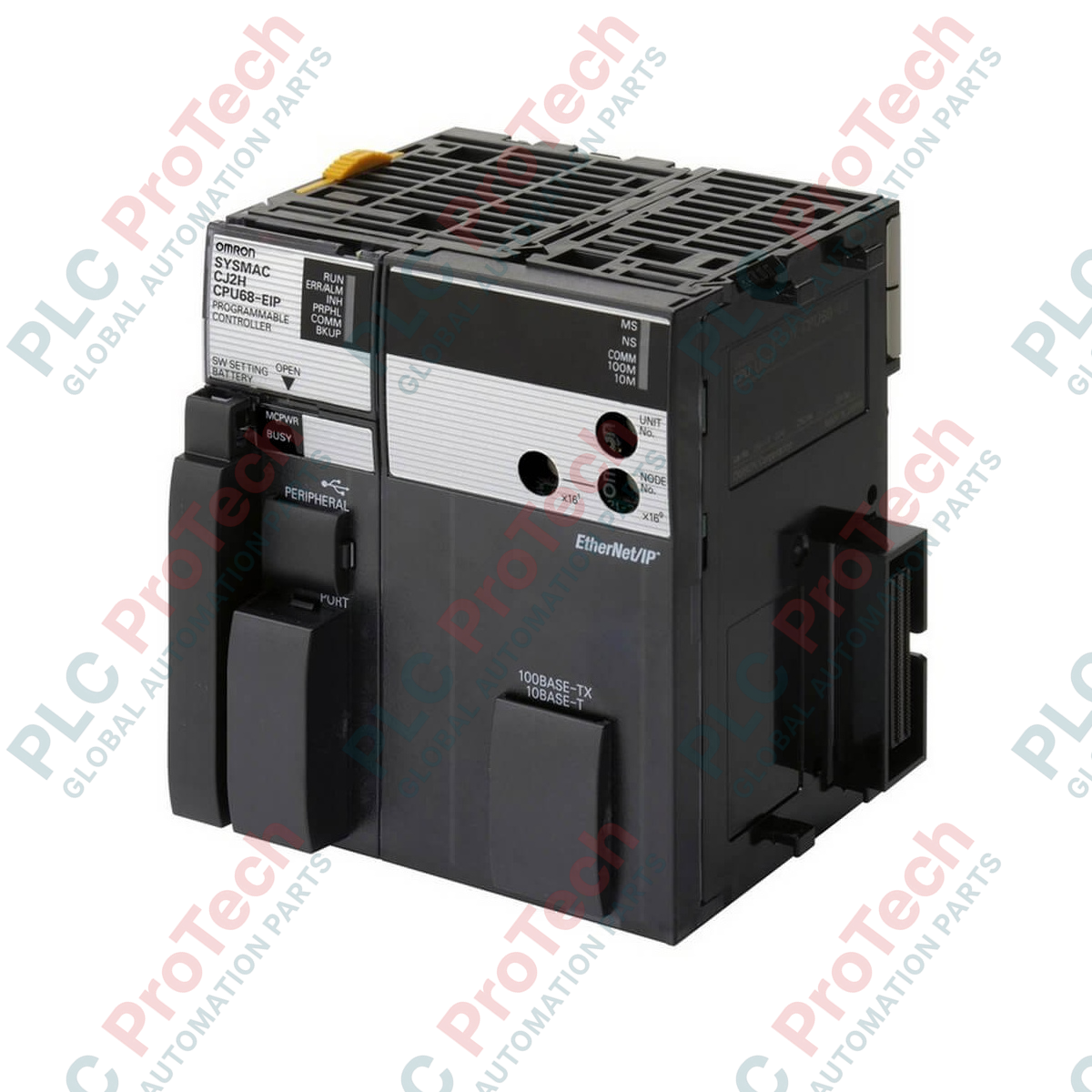

Diseñada para el control de máquinas de alta velocidad y gran capacidad, la unidad central de procesamiento Omron CJ2H-CPU68 funciona como procesador principal de los controladores lógicos programables de la serie CJ2. Esta unidad gestiona tareas de automatización complejas con una amplia memoria de usuario de 400K pasos y un ciclo de ejecución altamente optimizado. Diseñada para entornos de montaje en panel, ofrece una velocidad operativa excepcional, con tiempos de ejecución de instrucciones básicas de tan solo 0,016 μs. Sus arquitecturas de memoria integradas admiten amplias definiciones de bloques de función, asignaciones automáticas de direcciones y amplias capacidades de registro de datos mediante tarjetas de memoria opcionales, lo que la convierte en un estándar fiable para arquitecturas exigentes de procesamiento industrial.
Características principales
-
Ejecución de alta velocidad: ejecución de instrucciones básicas de 0,016 μs como mínimo e instrucciones especiales de 0,048 μs como mínimo.
-
Gran capacidad de memoria: cuenta con 400K pasos de memoria de programa para alojar lógica compleja y estructuras de programa extensas.
-
Asignaciones de datos flexibles: permite activar y desactivar de forma forzada el área EM en los bancos 0 a 18 hex, con asignación automática de direcciones en los bancos 11 a 18 hex.
-
Arquitectura de E/S extensa: admite hasta 2560 bits de E/S lógicas para gestionar sistemas de bus de campo y puntos digitales/analógicos físicos de gran escala.
-
Gestión robusta de tareas: admite hasta 128 indicadores de tareas cíclicas y admite hasta 2048 definiciones e instancias de bloques de función.
Aplicaciones
- Maquinaria de embalaje y clasificación de alta velocidad.
- Sistemas de control de movimiento coordinado multieje.
- Redes de PLC para líneas de ensamblaje automotriz.
- Paneles de control de instrumentación de procesos que requieren tiempos de exploración rápidos.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Omron |
| Número de modelo |
CJ2H-CPU68 |
| Serie |
Familia CJ2 / CJ2H |
| Grado de protección de la carcasa |
Montado en un panel |
| Requisito de puesta a tierra |
Menos de 100 ohmios |
| Consumo de corriente |
0,42 A a 5 V CC |
| Memoria del programa de usuario |
400K pasos |
| Capacidad de E/S |
2560 bits |
| Tiempo de procesamiento adicional |
100 μs |
| Ejecución de instrucciones básicas |
0,016 μs como mínimo |
| Ejecución de instrucciones especiales |
0,048 μs como mínimo |
| Activación/desactivación forzada del área EM |
Bancos 0-18 en hexadecimal |
| Asignación automática de direcciones |
Bancos 11-18 en hexadecimal |
| Indicadores de tareas cíclicas |
128 indicadores |
| Compatibilidad con tarjetas de memoria |
128 MB, 256 MB o 512 MB |
| Definiciones de bloques de función |
2048 como máximo |
| Instancias de bloques de función |
2048 como máximo |
| Método de comunicación |
Semidúplex, sincronización de arranque y parada |
| Rango de velocidad en baudios |
De 0,3 a 115,2 kbps |
| Distancia serie máxima |
15 metros máx. |
| Dimensiones físicas |
6,5 cm x 4,9 cm x 9,0 cm |
| Peso neto |
0,2 kg |
| Peso de envío (calculado) |
2,0 kg |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
Al migrar sistemas antiguos de la serie CJ1 (por ejemplo, CJ1H o CJ1G) a la arquitectura CJ2H, la compatibilidad de las dimensiones físicas sigue siendo alta, pero es necesario verificar las asignaciones del mapa de memoria en CX-Programmer. La serie CJ2H utiliza una estructura ampliada de bancos de memoria extendida (EM) hasta 18 hex, significativamente mayor que la de generaciones anteriores. Asegúrese de actualizar las versiones de las herramientas periféricas para admitir el conjunto de instrucciones CJ2H y evitar errores de compilación durante la descarga.
Errores habituales de las aplicaciones y notas de ingeniería
Una causa habitual de fallos en aplicaciones de alta velocidad es la asignación excesiva de indicadores de memoria de forzado/puesta a cero en bancos EM no designados. En esta unidad, asegúrese de que las operaciones de forzado/puesta a cero se mantengan limitadas a los bancos 0 a 18 hex, y de que las asignaciones automáticas de memoria no sobrescriban las configuraciones manuales de los bancos 11 a 18 hex. Asimismo, supervise el tiempo de procesamiento adicional de 100 us; al ejecutar un anidamiento masivo de bloques de función (hasta el límite de 2048), los tiempos de exploración pueden aumentar si las rutas de ejecución no están estructuradas cuidadosamente.
Consejos de puesta en servicio y cableado
Para garantizar un rendimiento fiable de las comunicaciones, debe verificarse estrictamente la puesta a tierra funcional. La ruta de puesta a tierra debe mantener una resistencia inferior a 100 ohmios para mitigar el ruido eléctrico de alta frecuencia generado por variadores de frecuencia (VFD) cercanos. Al utilizar el puerto de comunicación serie integrado a velocidades de transmisión más altas (como 115,2 kbps), use cableado de par trenzado con doble apantallamiento y no supere la distancia máxima de 15 metros para evitar errores de transmisión.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de montar o cablear el módulo de CPU, desconecte todas las fuentes de alimentación externas del bastidor. Si el sistema no se desenergiza por completo, pueden producirse descargas eléctricas, daños físicos en los circuitos CMOS internos del módulo o comportamientos impredecibles del sistema.
1
Alinee las garras de bloqueo de las partes superior e inferior del módulo de CPU con el módulo de alimentación adyacente del plano posterior de la serie CJ.
2
Presione con cuidado el módulo en línea recta contra el conector del bus hasta que encaje firmemente en su lugar, asegurándose de no doblar ningún pin.
3
Deslice hacia delante las palancas de bloqueo amarillas de la parte superior e inferior del módulo para fijar firmemente la unidad al plano posterior.
4
Conecte el terminal de tierra funcional a un punto de puesta a tierra exclusivo, manteniendo la impedancia estrictamente por debajo de 100 ohmios.
