Fabricante: Omron
Número de producto: CP1E-E30SDR-A
País de origen:Japón
Tipo de producto: Módulos de CPU de PLC
Pago: Transferencia bancaria, Western Union
Peso: 500g
Dimensiones: 78 mm x 130 mm x 90 mm
Puerto de envío: Xiamen
Garantía: 12 meses

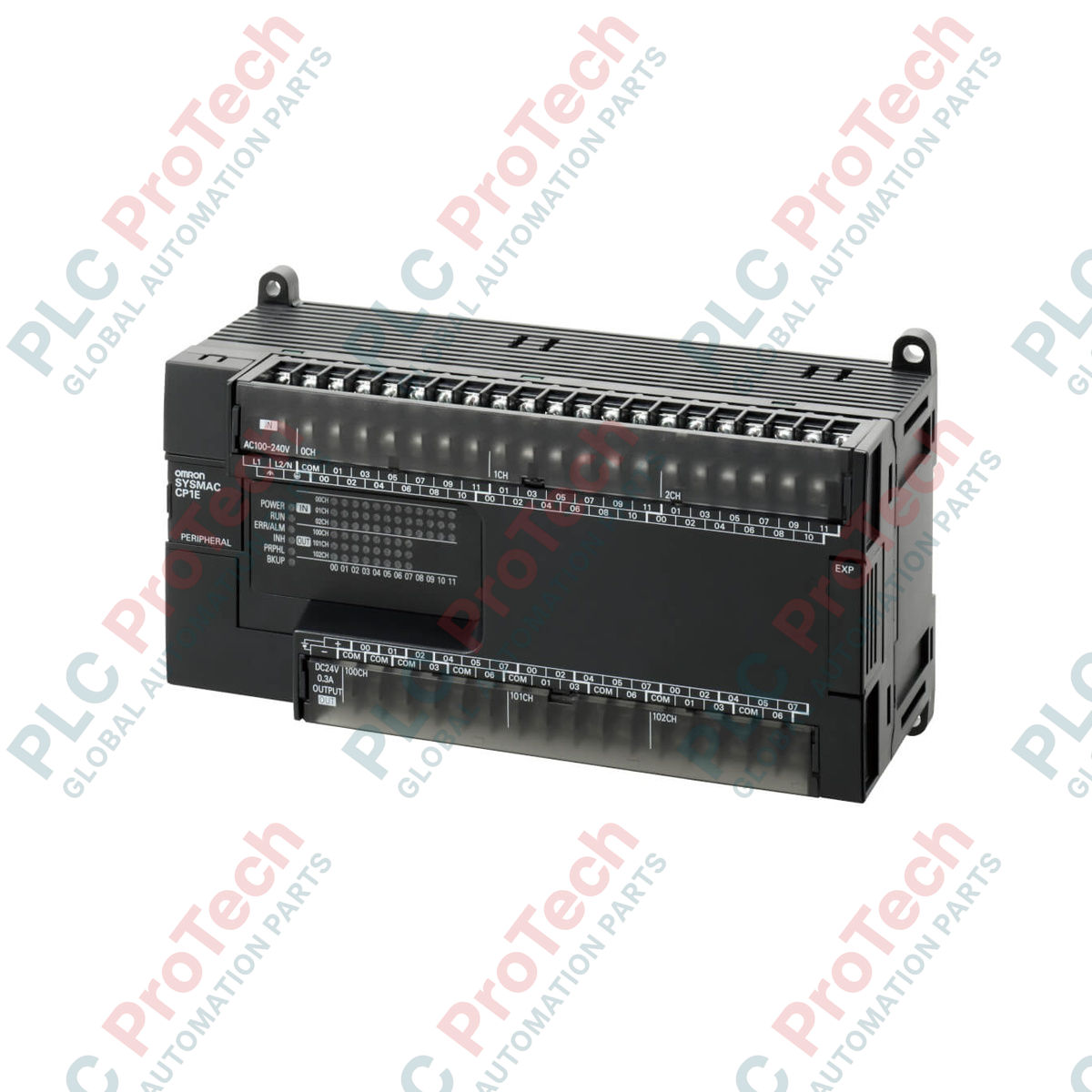

Diseñado para la automatización básica de máquinas independientes, el Omron CP1E-E30SDR-A es un controlador de nivel básico de la familia de unidades CPU de la serie CP1E. Este controlador compacto integra la fuente de alimentación, la capacidad de procesamiento y las interfaces digitales de entrada/salida en una única carcasa, lo que minimiza el espacio ocupado en el panel de control. Gracias a su puerto USB 2.0 de conexión directa, permite programar y depurar directamente sin necesidad de adaptadores externos de conversión especializados. Con 30 puntos de E/S integrados, compuestos por 18 entradas de CC y 12 salidas de relé, proporciona una plataforma estable y altamente fiable para arquitecturas de automatización sensibles a los costes que funcionan con una alimentación estándar de 100 a 240 VCA.
| Parámetro de especificación | Valor / Detalles |
|---|---|
| Fabricante | Omron |
| Código de modelo | CP1E-E30SDR-A |
| Clase de serie | CP1E (renovación básica de tipo E-S) |
| Tensión de alimentación | 100 a 240 VCA (50/60 Hz) |
| Rango de tensión de funcionamiento | 85 a 264 VCA |
| Consumo de energía | 15 VA máx. (a 100 a 240 VCA) |
| Capacidad total de E/S integradas | 30 puntos de E/S |
| Entradas integradas | 18 puntos (entradas de 24 VCC) |
| Salidas integradas | 12 puntos (salidas de relé electromecánico) |
| Interfaz de programación | Puerto periférico USB 2.0 (tipo B) |
| Asignación de memoria | Programa: 2k pasos / Datos: 2k palabras |
| Temperatura ambiente de funcionamiento | 0 a 55 °C (sin formación de hielo ni condensación) |
| Dimensiones de la unidad | 78 mm x 130 mm x 90 mm (L x W x H) |
| Peso neto de la unidad | 0,67 kg |
| Peso de envío (calculado) | 2,00 kg |
| Grupo de terminales | Etiqueta del terminal | Descripción de la función |
|---|---|---|
| Bloque superior de alimentación y entradas | L1, L2/N | Entrada principal de alimentación de CA operativa (100 a 240 VCA) |
| COM | Terminal común para las entradas internas de 24 VCC | |
| 0.00 a 1.05 | 18 puntos de entrada de CC discretos divididos entre espacios de direcciones de palabras | |
| Bloque inferior de salidas | COM (00 a 03) | Puntos de contacto comunes para los canales de salida de relé |
| 100.00 a 101.03 | 12 canales de salida de relé mecánico |
El CP1E-E30SDR-A es un modelo de tipo «E» (básico) y no puede ampliarse con placas opcionales CP1W ni unidades de expansión CP1W estándar. Los sistemas que requieran ampliar las E/S, las comunicaciones serie RS-232C, RS-422 o RS-485 deben pasar a las opciones de CPU de tipo «N» (aplicación) o «NA», como el CP1E-N30SDR-A, que admiten de forma nativa placas opcionales y módulos de expansión de comunicaciones.
Dado que este modelo está equipado con salidas de relé, está sujeto a desgaste mecánico y erosión de los contactos eléctricos. No utilice las salidas de relé integradas para salidas de lazo de control PID de alta frecuencia ni para generar trenes de pulsos de alta velocidad. Si es necesaria una conmutación de alta velocidad, instale interruptores externos de estado sólido o seleccione la variante de esta familia de PLC con salidas de transistor.
Guíe siempre el cableado de alimentación de CA operativa físicamente separado de los cables de entrada de CC de baja tensión. Es fundamental establecer una conexión sólida a tierra en el terminal de tierra de protección (PE) mediante un conductor de puesta a tierra dedicado (resistencia inferior a 100 ohmios) para minimizar el acoplamiento de ruido eléctrico procedente de equipos de conmutación de alta potencia o variadores de frecuencia (VFD) cercanos.
ADVERTENCIA CRÍTICA:
Aísle por completo y bloquee todas las fuentes de alimentación aguas arriba antes de realizar contacto físico eléctrico con los tornillos de los terminales. Peligro de alta tensión en los terminales L1 y L2. Verifique que todas las protecciones de seguridad de los terminales hayan quedado firmemente bloqueadas en su lugar después de finalizar el cableado y antes de activar el disyuntor principal.
Coloque la unidad CPU en un carril DIN estándar de 35 mm, aplicando una presión uniforme hasta que el clip integrado de la guía de montaje de plástico encaje con un sonido de bloqueo claro.
Fije clips de tope mecánico para carril DIN en ambos extremos del módulo PLC para eliminar cualquier posible desplazamiento físico durante las vibraciones provocadas por la máquina.
Termine el cableado de entrada, salida y alimentación de CA utilizando terminales de anillo o de horquilla engarzados M3 aislados; apriete el tornillo de cada terminal estrictamente a 0,5 N-m.
