Descripción

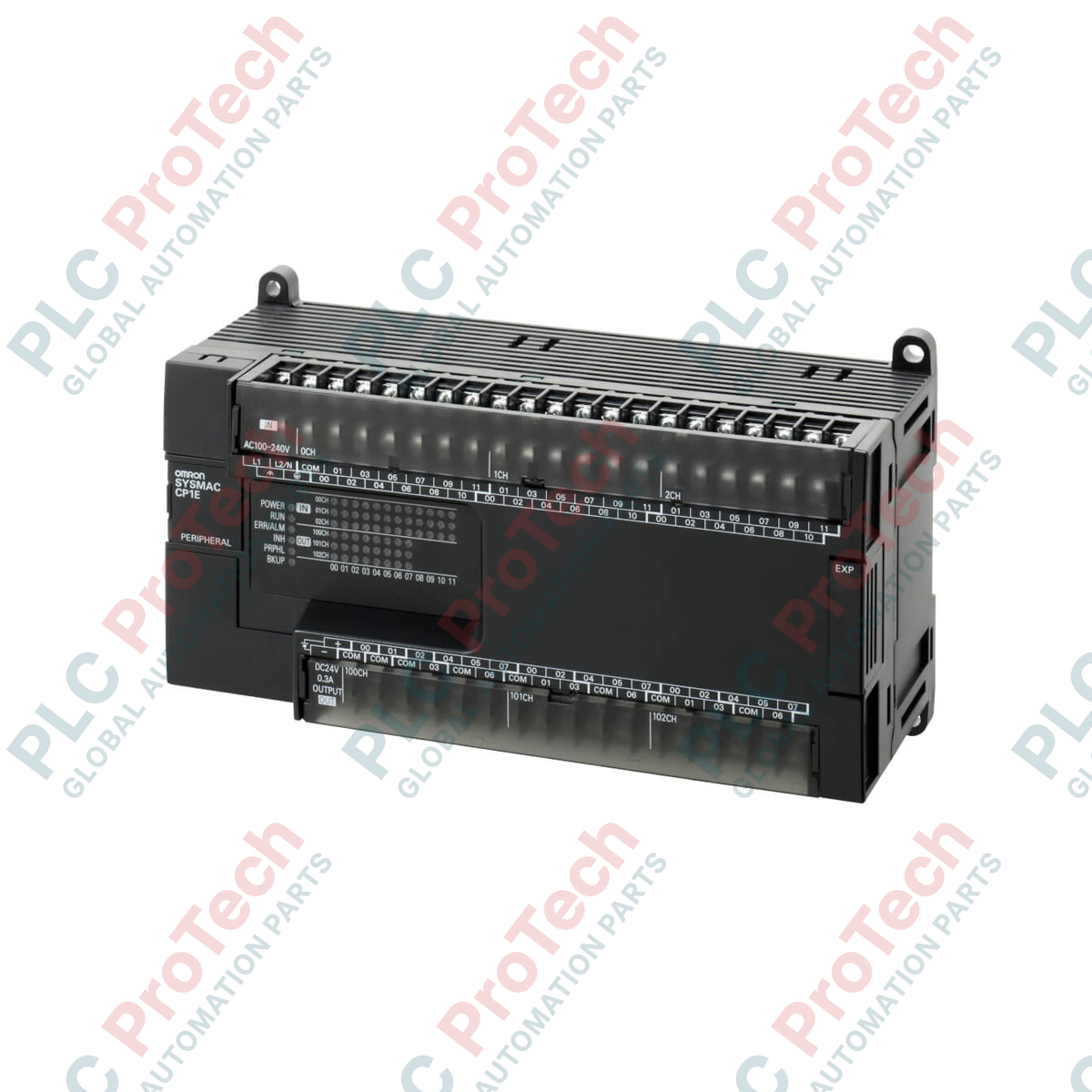

Diseñada para una automatización de máquinas independiente y rentable, la Omron CP1E-E60SDR-A ofrece un control de alta densidad con entradas y salidas físicas integradas en una única unidad. Esta unidad de CPU de tipo básico simplifica los procesos a pequeña escala al incorporar 36 entradas de CC y 24 salidas de relé, lo que minimiza la necesidad de hardware de expansión inmediato. Equipada con una interfaz USB de programación integrada, esta controladora está diseñada para una puesta en marcha sencilla y un rendimiento fiable en diversas aplicaciones de maquinaria industrial que requieren un procesamiento lógico robusto y básico.
Características
- Diseño físico de alta densidad que proporciona 60 canales de E/S integrados.
- Puerto periférico USB 2.0 integrado para conexión directa y programación mediante CX-Programmer.
- Etapa de entrada alimentada por CA, compatible con las tensiones estándar de planta.
- Salidas de relé capaces de conmutar directamente cargas de corriente moderada.
- Carcasa compacta para montaje en riel DIN, diseñada para optimizar el espacio del panel de control.
Aplicaciones
- Sistemas de control de transportadores y manipulación de materiales.
- Maquinaria de envasado, envoltura y etiquetado.
- Secuenciación de ventiladores, bombas y sistemas de ventilación industriales.
- Paneles lógicos específicos para el tratamiento municipal de aguas.
Especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Omron |
| Modelo / SKU |
CP1E-E60SDR-A |
| Serie del controlador |
CP1E (tipo básico E, tipo renovación S) |
| Tensión de alimentación |
100 a 240 V CA (50/60 Hz) |
| Rango de tensión de funcionamiento |
85 a 264 V CA |
| Puntos de E/S totales |
60 (36 entradas, 24 salidas) |
| Tipo de entrada |
Entradas de 24 V CC (compatibles con sensores de tipo sumidero o fuente) |
| Tipo de salida |
Salidas de relé (2 A máx. por punto) |
| Interfaz de programación |
USB 2.0 (conector tipo B) |
| Dimensiones de la unidad |
190 mm x 90 mm x 78 mm |
| Peso neto de la unidad |
0,85 kg |
| Peso de envío (calculado) |
2,00 kg |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
El sufijo "E" del CP1E designa una arquitectura de tipo básico. A diferencia de la serie "N" (de aplicaciones), como el CP1E-N60SDR-A, este módulo de tipo E no cuenta con puertos integrados de comunicación serie RS-232C o RS-485, ranuras para placas opcionales ni opciones de procesamiento analógico. Antes de implementar esta variante de tipo básico, asegúrese de que sus requisitos de red no necesiten Modbus serie ni topologías maestro/esclavo.
Errores comunes de la aplicación y notas de ingeniería
Tenga en cuenta que el CP1E-E60SDR-A no incorpora un reloj de tiempo real (RTC). Las operaciones logísticas, las tareas diarias automatizadas o el registro de eventos con ejecución estándar según la hora del día no pueden procesarse de forma nativa en este controlador. Además, al conmutar elementos muy inductivos, como bobinas de solenoides o contactores, deben instalarse supresores de sobretensiones externos (redes RC para CA y diodos de rueda libre para CC) para evitar el desgaste prematuro de los contactos de los relés integrados de 2 A.
Consejos de puesta en marcha y cableado
Verifique la configuración de conexión de sus entradas de CC. El terminal común puede cablearse como sumidero (NPN) o como fuente (PNP), según la polarización de 24 VCC. Conecte siempre a tierra por separado el terminal de tierra funcional (FG) y el terminal de tierra de protección (GR) para evitar ruido eléctrico en la conexión USB durante la edición de programas en línea, que de otro modo podría provocar tiempos de espera agotados en las comunicaciones de CX-Programmer.
Directrices de instalación
ADVERTENCIA CRÍTICA: Aísle todas las fuentes de tensión de línea de CA primaria y auxiliar antes de montar, cablear o manipular la unidad CP1E. Si no desenergiza por completo los rieles de alimentación de entrada, pueden producirse descargas eléctricas mortales, daños en los terminales o fallos localizados en los circuitos de control.
1
Monte la unidad de CPU horizontalmente en un carril DIN simétrico de 35 mm, dejando al menos 20 mm de espacio a ambos lados y 50 mm por encima y por debajo para lograr una circulación térmica convectiva óptima del aire.
2
Conecte la fuente de alimentación de CA externa (100 a 240 VCA) a los terminales L1 y L2, asegurándose de utilizar el calibre de cable adecuado y de apretar firmemente los tornillos de los terminales. No conecte la alimentación a los terminales de E/S físicas.
3
Establezca las conexiones comunes de los sensores físicos en el bloque de entradas digitales y, a continuación, conecte las salidas de campo a los terminales de relé respetando las restricciones de polaridad correctas.
4
Aplique la alimentación principal del sistema, establezca la conexión con CX-Programmer mediante un cable USB blindado estándar y ejecute diagnósticos para confirmar que no existen fallos de hardware en el sistema (el LED ERR/ALM permanece apagado).
