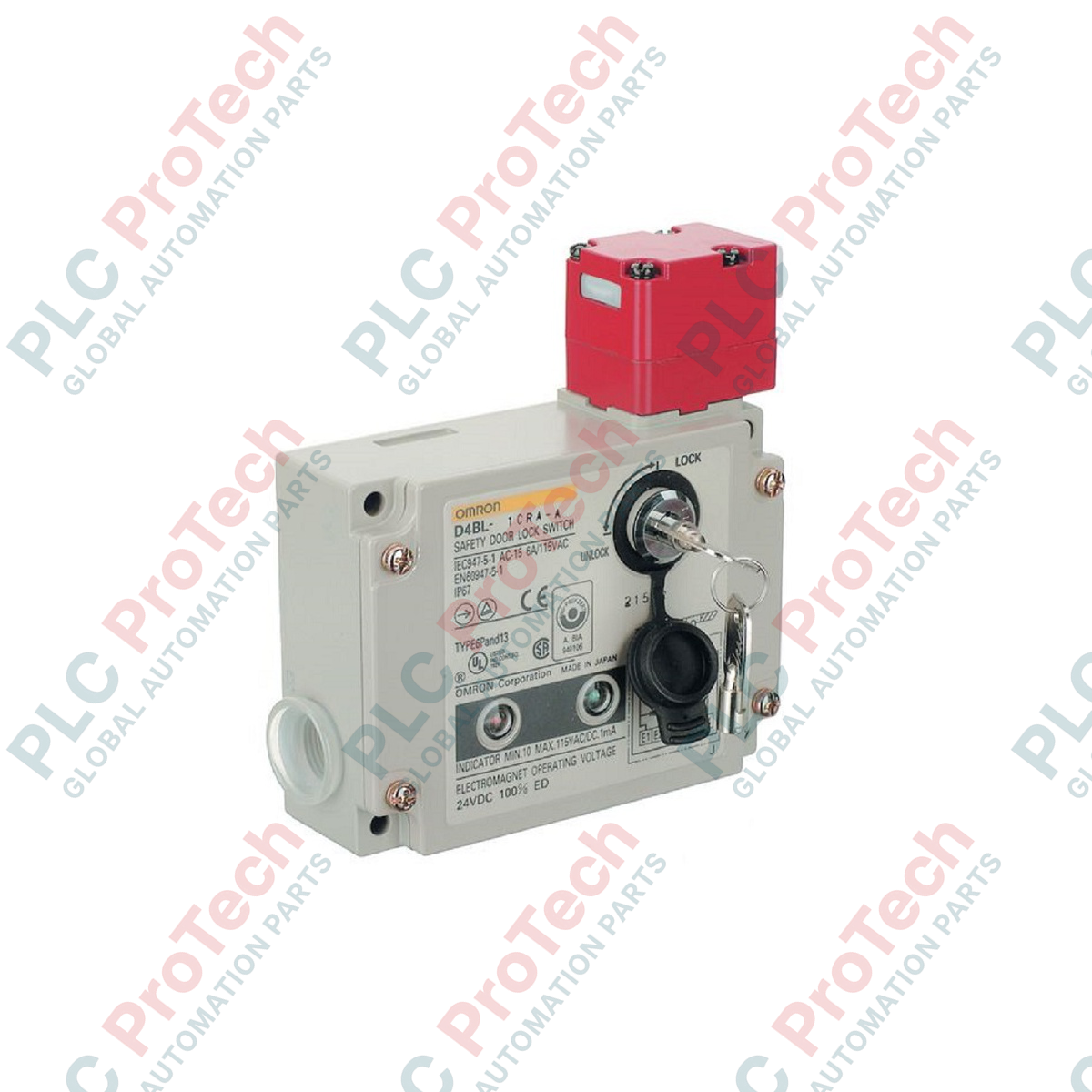

Interruptor de seguridad con bloqueo de protección de la serie D4BL Omron D4BL-1CRA

Descripción

Diseñado para el enclavamiento mecánico robusto de protecciones y puertas de seguridad de maquinaria industrial, el Omron D4BL-1CRA proporciona una contención física de alta resistencia de los peligros hasta que se alcanzan condiciones de funcionamiento seguras. Este modelo incorpora un bloqueo mecánico de alta seguridad combinado con una liberación activada por solenoide de 24 VCC, lo que garantiza que los paneles de acceso permanezcan bloqueados incluso durante una pérdida repentina de alimentación. Con su resistente carcasa de aluminio fundido a presión y un grado de protección ambiental IP67, el dispositivo está optimizado para ofrecer un funcionamiento fiable en condiciones exigentes de fábrica.

Características

• Detección de doble canal: Equipado con un interruptor independiente de detección de puerta abierta/cerrada y contactos del interruptor de supervisión del bloqueo para proporcionar una retroalimentación completa del circuito de seguridad.
• Cabezal ajustable en cuatro posiciones: La dirección de montaje del cabezal puede girarse en cuatro orientaciones (se suministra con montaje lateral derecho) para adaptarse a diversas configuraciones de la máquina.
• Fuerza de bloqueo robusta: La elevada fuerza de retención del bloqueo mecánico está diseñada para evitar el acceso accidental o forzado a la protección durante los ciclos peligrosos de la máquina.
• Carcasa de aluminio fundido a presión: La construcción metálica de alta resistencia ofrece una excelente resistencia a los impactos, a los lavados químicos y al desgaste físico.
• Acceso de conductos: Los dos puntos de entrada para conductos PG13.5 simplifican el tendido y la separación del cableado de control y de alimentación del solenoide.

Aplicaciones

• Celdas de trabajo robotizadas y líneas de montaje automatizadas que requieren un acceso controlado.
• Maquinaria industrial pesada, incluidas prensas de estampación, envolventes de CNC y equipos de embalaje.
• Protecciones de seguridad para maquinaria de alta inercia en las que los tiempos de parada requieren retrasar el acceso.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

La serie D4BL comprende modelos con bloqueo mecánico (como este D4BL-1CRA) y variantes con bloqueo por solenoide. Dado que el diseño con bloqueo mecánico depende de la tensión interna del resorte para asegurar el resguardo y requiere alimentación eléctrica (24 VCC) para liberarlo, es la opción más segura para sistemas con tiempos prolongados de desaceleración de la máquina. Asegúrese de que las unidades de reemplazo coincidan con este perfil físico, ya que cambiar a un modelo con bloqueo por solenoide modifica la lógica del estado de fallo de seguridad en situaciones de pérdida de alimentación.

Errores de aplicación y notas de ingeniería

Para evitar fallos mecánicos prematuros, la llave del actuador debe entrar suavemente en el cabezal del interruptor sin atascarse vertical ni horizontalmente. No utilice el interruptor de seguridad como tope mecánico físico de la puerta o compuerta; deben instalarse topes rígidos independientes para absorber el impacto del cierre. Mantenga la llave de liberación auxiliar guardada en un lugar seguro al que solo tenga acceso el personal de mantenimiento autorizado, ya que su uso anula todas las funciones de bloqueo de seguridad.

Consejos de puesta en servicio y cableado

Al cablear los conductos PG13.5, utilice racores de conducto estancos adecuados para mantener la integridad IP67. Compruebe que los tornillos de los terminales estén apretados según los límites especificados por el fabricante original para evitar conexiones flojas en condiciones de alta vibración. Verifique que los relés de evaluación del circuito de seguridad o los PLC de seguridad supervisen ambos canales para detectar correctamente posibles fallos de un solo canal o cortocircuitos.

Directrices de instalación

1. 1
   Montaje del cuerpo principal: Atornille firmemente el cuerpo del interruptor al bastidor rígido e inmóvil de la maquinaria utilizando tornillos M5. Asegúrese de que la superficie de montaje sea plana para evitar la deformación mecánica de la carcasa.
2. 2
   Alineación de la llave del actuador: Monte la llave del actuador correspondiente (se vende por separado) en la puerta o resguardo móvil. Alinee el ángulo de entrada de la llave dentro de los límites de tolerancia especificados para evitar el desgaste mecánico de la entrada del cabezal del interruptor.
3. 3
   Ajuste de la orientación del cabezal: Si es necesario, retire los cuatro tornillos del cabezal, gírelo hasta la dirección de montaje deseada (frontal, posterior, izquierda o derecha) y vuelva a fijar firmemente los tornillos.
4. 4
   Terminación de conductos y cables: Pase el cableado de seguridad multinúcleo por las aberturas para conductos PG13.5. Utilice terminales de engarce aislados en los extremos de los cables, apriete todos los terminales de conexión internos al par especificado y apriete a mano los tornillos de la cubierta para mantener los sellos ambientales.
