Descripción

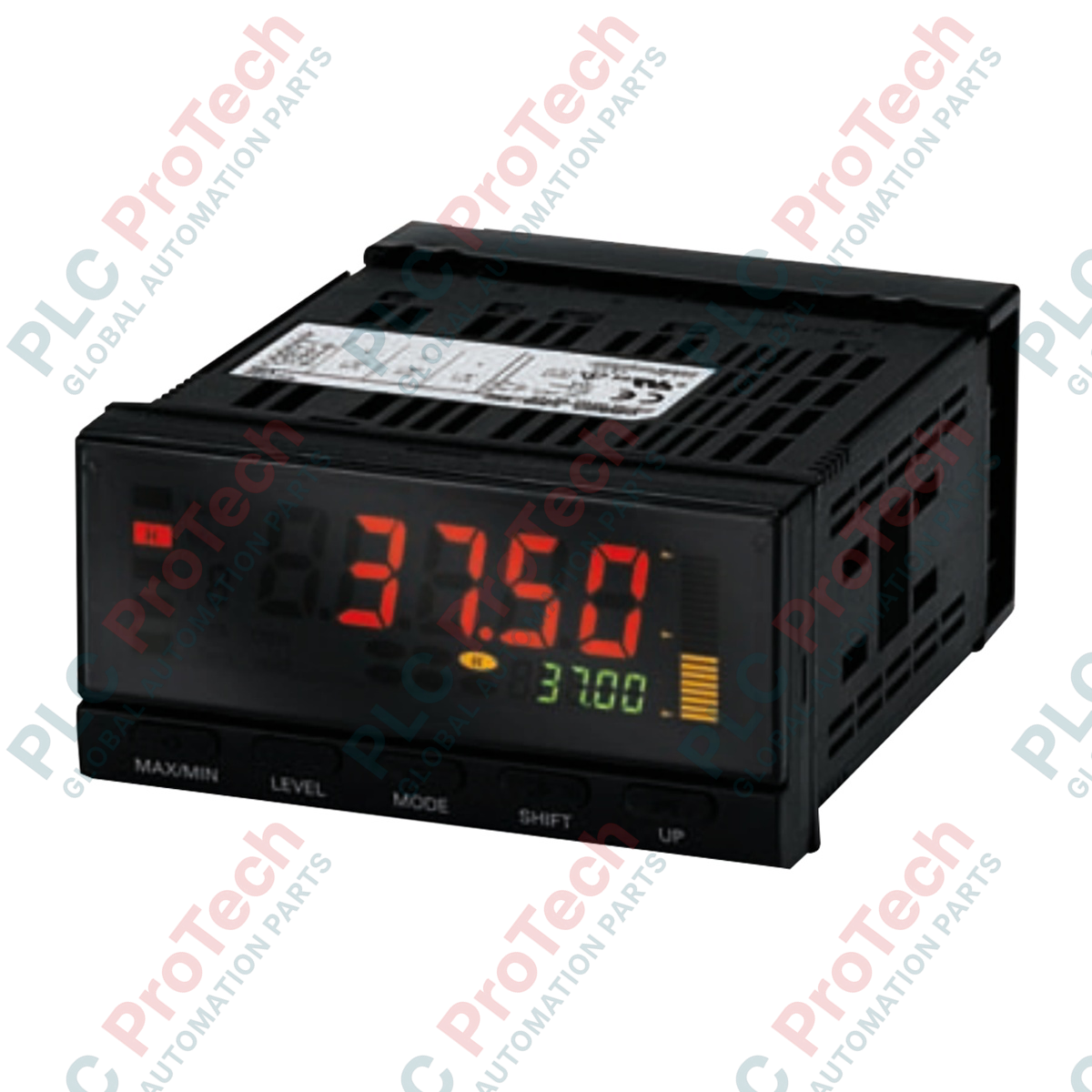

La supervisión de procesos térmicos en redes de automatización se optimiza mediante la unidad base indicadora de temperatura Omron K3HB-HTA 100-240 V CA, diseñada para una integración industrial amplia y una visibilidad excelente. Concebido como un centro de instrumentación de alta precisión, este dispositivo procesa las entradas de termopares y termómetros de resistencia de platino, convirtiendo los datos térmicos esenciales en lecturas visuales inmediatas y señales de control posteriores. Su robusta carcasa modular permite insertar tarjetas auxiliares de salida y comunicación, adaptándose perfectamente a arquitecturas de control centralizado o paneles de supervisión independientes.
Características principales
-
Entrada de temperatura universal (código TA): Compatible directamente con termómetros de resistencia de platino (Pt100) y una amplia variedad de termopares (K, J, T, E, L, U, N, R, S, B, W).
-
Pantalla dual de alto contraste: Incorpora una pantalla LCD negativa de dos colores, con una pantalla PV configurable verde/roja de 14,2 mm y una pantalla SV verde de 4,9 mm.
-
Arquitectura modular flexible: Admite placas opcionales para DeviceNet, RS-485, RS-232C, salidas de corriente lineales o salidas de relé, adaptándose a los requisitos específicos de cada sistema.
-
Amplio rango de alimentación: Funciona con cualquier tensión de línea industrial estándar de 100 a 240 V CA.
Aplicaciones industriales
-
Extrusión de plásticos y moldeo por inyección: Supervisión continua de las zonas del cilindro y la matriz para evitar la degradación del polímero.
-
Hornos de tratamiento térmico: Seguimiento preciso de los ciclos de procesamiento térmico y de los límites de seguridad por sobretemperatura.
-
Cámaras ambientales: Indicación estable de las condiciones atmosféricas internas de ensayo.
-
Mecanizado de envases: Supervisión de las temperaturas de las barras de termosellado para garantizar la integridad uniforme de los envases.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Omron |
| Modelo / número de artículo |
K3HB-HTA 100-240 V CA |
| Serie |
Serie K3HB-H |
| Código del sensor de entrada |
TA (termopar y termómetro de resistencia de platino) |
| Termopares compatibles |
K, J, T, E, L, U, N, R, S, B, W |
| RTD compatibles |
Pt100 |
| Tensión de alimentación |
De 100 a 240 V CA (50/60 Hz) |
| Método de visualización |
Pantalla LCD negativa (LED retroiluminado) digital de 7 segmentos |
| Altura de los caracteres |
PV: 14,2 mm (cambio entre verde/rojo); SV: 4,9 mm (verde) |
| Temperatura ambiente de funcionamiento |
De -10 a 55 °C (sin formación de hielo ni condensación) |
| Humedad ambiental de funcionamiento |
Del 25 % al 85 % de humedad relativa |
| Temperatura de almacenamiento |
De -25 a 65 °C (sin formación de hielo ni condensación) |
| Peso de la unidad base |
0,3 kg |
| Peso de envío (calculado) |
1,5 kg |
Información técnica empírica
Modelos alternativos y compatibilidad
La K3HB-HTA sirve como unidad base principal para la indicación de temperatura de la gama K3HB. Es fundamental tener en cuenta que las placas de salida opcionales, como las salidas de relé, las salidas de transistor o las salidas lineales de corriente/tensión, se venden por separado. Asegúrese de que cualquier tarjeta de expansión añadida a las ranuras posteriores coincida con la designación física de la ranura (Slot A, B, C, D o E) especificada en el diseño del sistema. Al adaptar paneles antiguos de la serie K3HN, verifique las especificaciones de profundidad total, ya que la serie K3HB requiere un espacio libre de profundidad diferente en la parte posterior según las cubiertas de los terminales utilizadas.
Errores de aplicación y notas de ingeniería
En instalaciones con varias unidades montadas una junto a otra, la acumulación térmica dentro de armarios de control cerrados puede afectar a la estabilidad de las mediciones. Si se montan varias unidades horizontalmente adyacentes sin espacios, debe reducirse el límite máximo de funcionamiento a una temperatura ambiente de 55 degC. Asegure un flujo de ventilación limpio por la parte superior e inferior del chasis del instrumento para evitar la deriva de la compensación de la unión de referencia interna.
Consejos para la puesta en servicio y el cableado
Al conectar entradas de termopar al bloque de terminales TA, no utilice nunca cables de extensión de cobre; utilice siempre cables de compensación adecuados que coincidan con el tipo de termopar. Mantenga las líneas de los sensores físicamente separadas de las líneas de distribución de alta potencia, los cables de salida de los variadores de frecuencia y las líneas de conmutación inductiva para mitigar el ruido electromagnético y las fluctuaciones de las lecturas. Conecte el blindaje del cable del sensor a tierra en un único punto para evitar corrientes de bucle de tierra.
Directrices de instalación
ADVERTENCIA CRÍTICA
Asegúrese de que todas las fuentes principales de alimentación del panel estén completamente desenergizadas y bloqueadas antes de intentar la instalación, extracción o conexión del cableado de los terminales. El contacto con las líneas de alimentación de 100-240 VAC puede provocar una descarga eléctrica grave, daños en el equipo o lesiones personales.
1
Prepare en el panel un recorte estándar de 1/8 DIN (92 mm x 45 mm). Asegúrese de que el grosor del panel esté entre 1 mm y 5 mm.
2
Asegúrese de que la junta de estanqueidad esté correctamente asentada alrededor del marco frontal antes de introducir la unidad K3HB-HTA en el recorte del panel.
3
Deslice el adaptador de la fijación de montaje sobre la carcasa de la unidad desde la parte posterior y apriete uniformemente los tornillos de sujeción para lograr un sellado fiable del panel frontal conforme a NEMA 4X / IP66. No apriete en exceso.
4
Termine el cableado en los bloques de terminales de tornillo de la parte posterior, siguiendo el diagrama para la configuración del sensor TA. Asegúrese de que el par de apriete de los tornillos de los terminales se mantenga entre 0,43 y 0,58 Nm.
