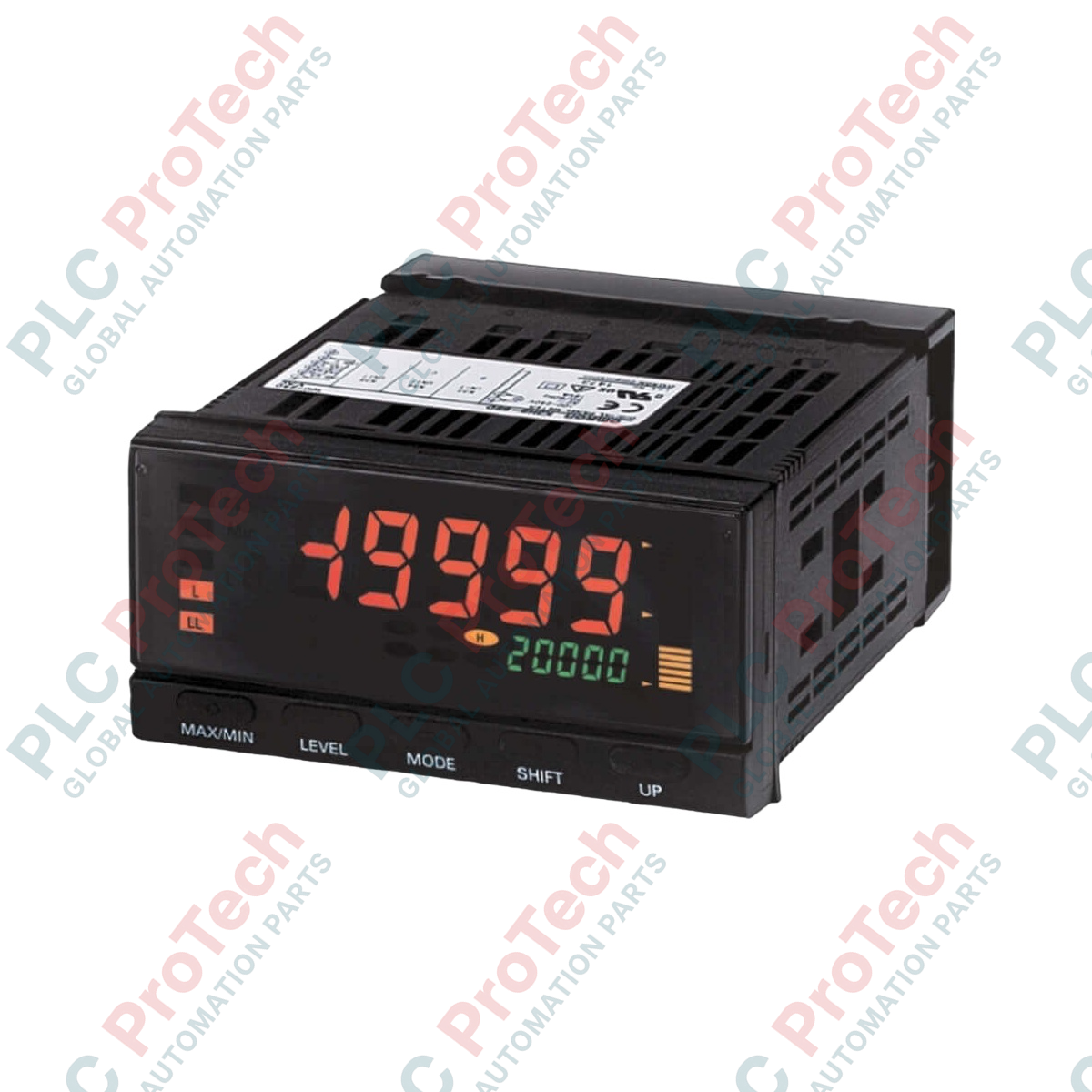

Indicador digital de pulsos rotativos Omron K3HB-RNB-C2 de la serie K3HB

Descripción

Diseñado para la medición de rotación a alta velocidad, el Omron K3HB-RNB-C2 funciona como un indicador digital de pulsos rotativos de alta precisión en entornos exigentes de automatización industrial. Diseñado para admitir entradas de pulsos rotativos de hasta 50 kHz, este dispositivo proporciona métricas instantáneas y de alta resolución de velocidad y rotación. La unidad integra una configuración de entrada para sensores de pulsos NPN/de tensión y utiliza cuatro salidas de relé SPST-NO independientes para la supervisión de límites críticos (HH, H, L, LL). Su pantalla multicolor cambia dinámicamente de color según el estado de la alarma, proporcionando a los operadores de campo una confirmación visual inmediata del rendimiento del sistema.

Características

• Procesamiento de pulsos de alta velocidad: Capaz de evaluar señales con precisión de hasta 50 kHz para supervisar rápidamente la rotación de ejes y la velocidad de líneas.
• Entrada de sensor versátil: Diseñado para conectarse de forma nativa con sensores NPN de colector abierto o sensores de pulsos de tensión.
• Salidas de relé de cuatro límites: Proporciona contactos SPST-NO dedicados para los controles de límite Alto-Alto (HH), Alto (H), Bajo (L) y Bajo-Bajo (LL).
• Retroalimentación visual dinámica: El estado de alerta visual se comunica mediante una pantalla de valor de proceso de dos colores.
• Adaptación robusta al entorno: Diseñado para mantener el funcionamiento a temperaturas ambiente de entre -10 y 55 degC.

Aplicaciones

• Supervisión de la velocidad de rotación (RPM) de motores eléctricos industriales y turbinas.
• Seguimiento de la velocidad de líneas transportadoras y medición del rendimiento en sistemas de embalaje.
• Integración de pulsos de caudalímetros para la supervisión del caudal volumétrico.
• Sistemas de enclavamiento de seguridad operativa que requieren detección de disparos por exceso o defecto de velocidad.

Tabla de especificaciones técnicas

Perspectivas de ingeniería empíricas

Modelos alternativos y compatibilidad

La serie K3HB es la actualización moderna de los indicadores Omron K3N antiguos. Aunque existen similitudes funcionales, tenga en cuenta que las estructuras de cableado y los bloques de terminales traseros difieren considerablemente. Los recortes del panel están estandarizados, pero deben verificarse las holguras de profundidad detrás del panel durante las modernizaciones del sistema para dar cabida a la configuración de terminales de salida del K3HB-RNB-C2.

Problemas de aplicación y notas de ingeniería

Al utilizar el rango máximo de medición de 50 kHz, el cableado estándar del sensor es muy susceptible a las interferencias electromagnéticas (EMI). Tienda las líneas de señal por conducciones de acero independientes y conectadas a tierra, separadas de los cables de motores de alta corriente o de salida de variadores de frecuencia (VFD), para evitar activaciones falsas. Mantenga lo más corta posible la longitud del cable hasta el sensor para evitar la atenuación de la señal.

Consejos de puesta en servicio y cableado

Asegúrese de que la configuración de los parámetros internos coincida con el tipo de sensor conectado (colector abierto NPN frente a pulso de tensión). No configurar correctamente este parámetro de software puede provocar que no se registre ningún pulso o que se sobrecargue el circuito interno de polarización de la señal. Utilice siempre cableado de par trenzado apantallado (STP) para las conexiones de entrada.
