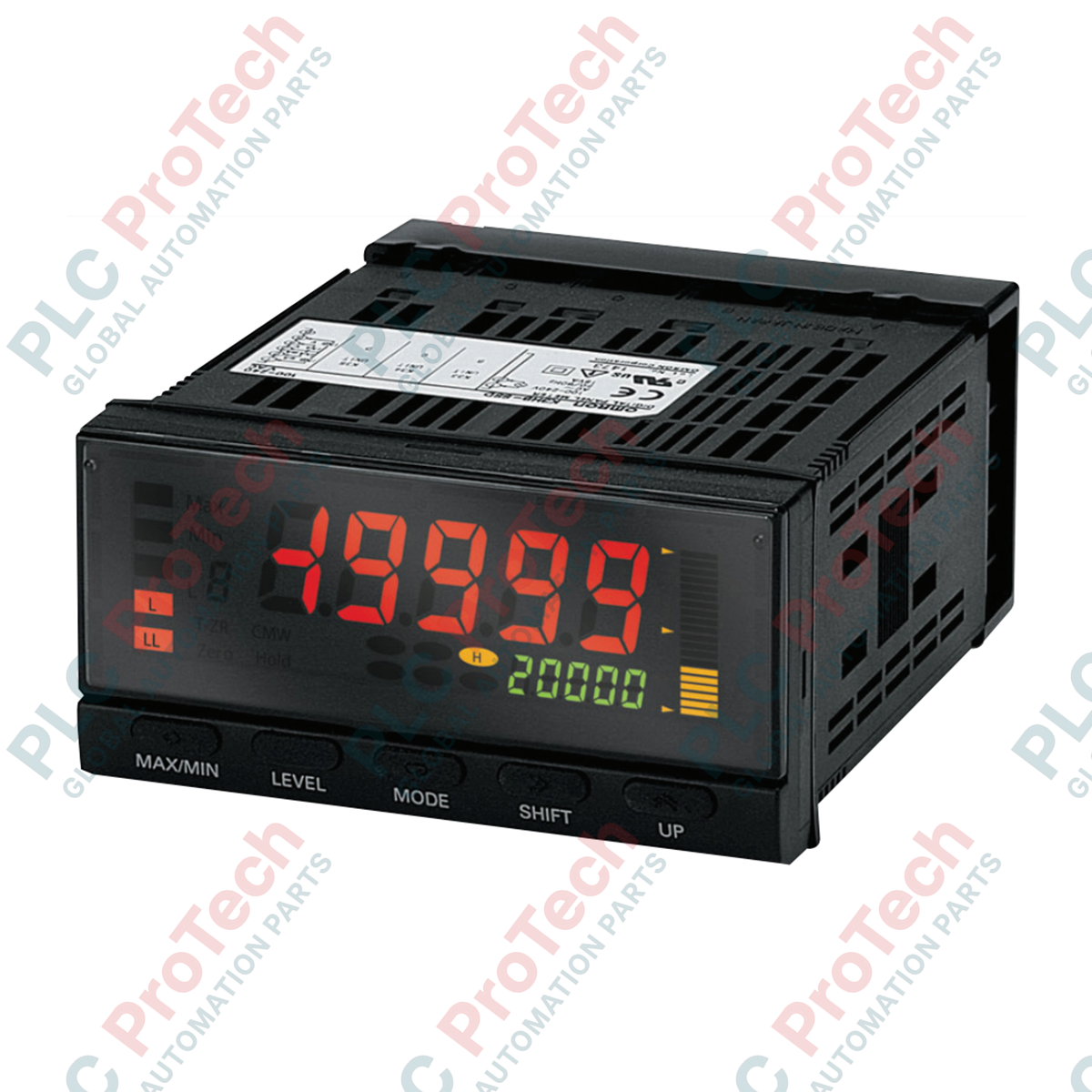

Indicador de proceso Omron K3HB-XVD-ABCD1 100-240VAC de la serie K3HB

Descripción

Diseñado para la discriminación de mediciones de alta precisión en sistemas industriales, el indicador digital de procesos Omron K3HB-XVD-ABCD1 100-240VAC proporciona visualización y control en tiempo real de señales críticas de tensión y circuitos de corriente. Este medidor de panel cuenta con una pantalla de dos colores dinámica que puede alternar entre verde y rojo, lo que permite a los operadores de control identificar rápidamente desde lejos los parámetros fuera de rango. Con un período de muestreo de 20 ms de alta velocidad, realiza el seguimiento de transitorios rápidos del proceso y envía datos fiables a sistemas auxiliares de supervisión mediante entradas de eventos externas.

Características

• Conversión A/D de alta velocidad: Capaz de muestrear entradas analógicas de campo 50 veces por segundo (actualizaciones cada 20 ms) para ofrecer una respuesta en tiempo real.
• Alarma visual de límites: Indicadores de salida comparativa integrados con cambio de color programable (retroiluminación verde/roja) para reconocer el estado de inmediato.
• Medidor de posición de tendencia: El indicador visual de gráfico de barras supervisa las tendencias de funcionamiento y la proximidad a los límites en la placa frontal principal.
• Carcasa poco profunda: Carcasa de perfil bajo con una profundidad de montaje de solo 95 mm detrás del bisel frontal, lo que maximiza el espacio para el cableado dentro de paneles compactos.
• Escalado de dos puntos: Configuración de calibración sencilla que convierte directamente rangos de señales analógicas personalizados en unidades de ingeniería definidas por el usuario.
• Protección ambiental: La construcción del panel frontal alcanza una protección contra la entrada de agua y polvo NEMA 4X / IP66 cuando se utiliza con la junta de sellado suministrada.

Aplicaciones

• Supervisión de circuitos de sensores: Escalado y visualización en tiempo real de entradas de transmisores industriales de 0-10 V, 1-5 V o 4-20 mA.
• Seguimiento dinámico de presión y caudal: Ideal para aplicaciones de detección de presión hidráulica o neumática de alta velocidad que requieren un muestreo rápido.
• Maquinaria OEM automatizada: Instrumentación visual compacta para lecturas diagnósticas localizadas y discriminación de umbrales de seguridad.
• Entornos de lavado: Líneas de procesamiento de alimentos, bebidas y productos químicos que requieren componentes de panel resistentes al lavado.

Especificaciones técnicas

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

Al sustituir medidores digitales de proceso Omron antiguos (como las unidades K3NX anteriores), tenga en cuenta que las dimensiones del recorte de panel de 1/8 DIN coinciden, pero las designaciones de los terminales y la disposición del bloque de terminales de cableado son completamente diferentes. Es posible que los niveles de entrada de eventos externos también requieran un ajuste de escala en los parámetros internos del menú de software del K3HB en comparación con los modelos predecesores.

Errores comunes de aplicación y notas de ingeniería

En entornos con interferencias electromagnéticas de alta frecuencia, como cerca de variadores de frecuencia (VFD) o contactores de motores de alta potencia, el sistema de muestreo de alta velocidad de 20 ms del K3HB es susceptible a fluctuaciones visuales en la pantalla. Se recomienda encarecidamente blindar las líneas de entrada, conectar el blindaje a tierra en un solo punto y ajustar el parámetro del filtro digital (procesamiento de promedio del filtro digital) en la memoria de configuración del K3HB para estabilizar la lectura.

Consejos de puesta en servicio y cableado

Para obtener una escala precisa, configure primero el rango de entrada antes de aplicar tensión a las entradas de señal. Utilice los parámetros de conversión lineal para definir los límites físicos superior e inferior. Asegúrese de que los tornillos de los terminales estén apretados con un par de 0,5 N-m para mantener la integridad de la conexión durante la expansión térmica y las vibraciones industriales.
