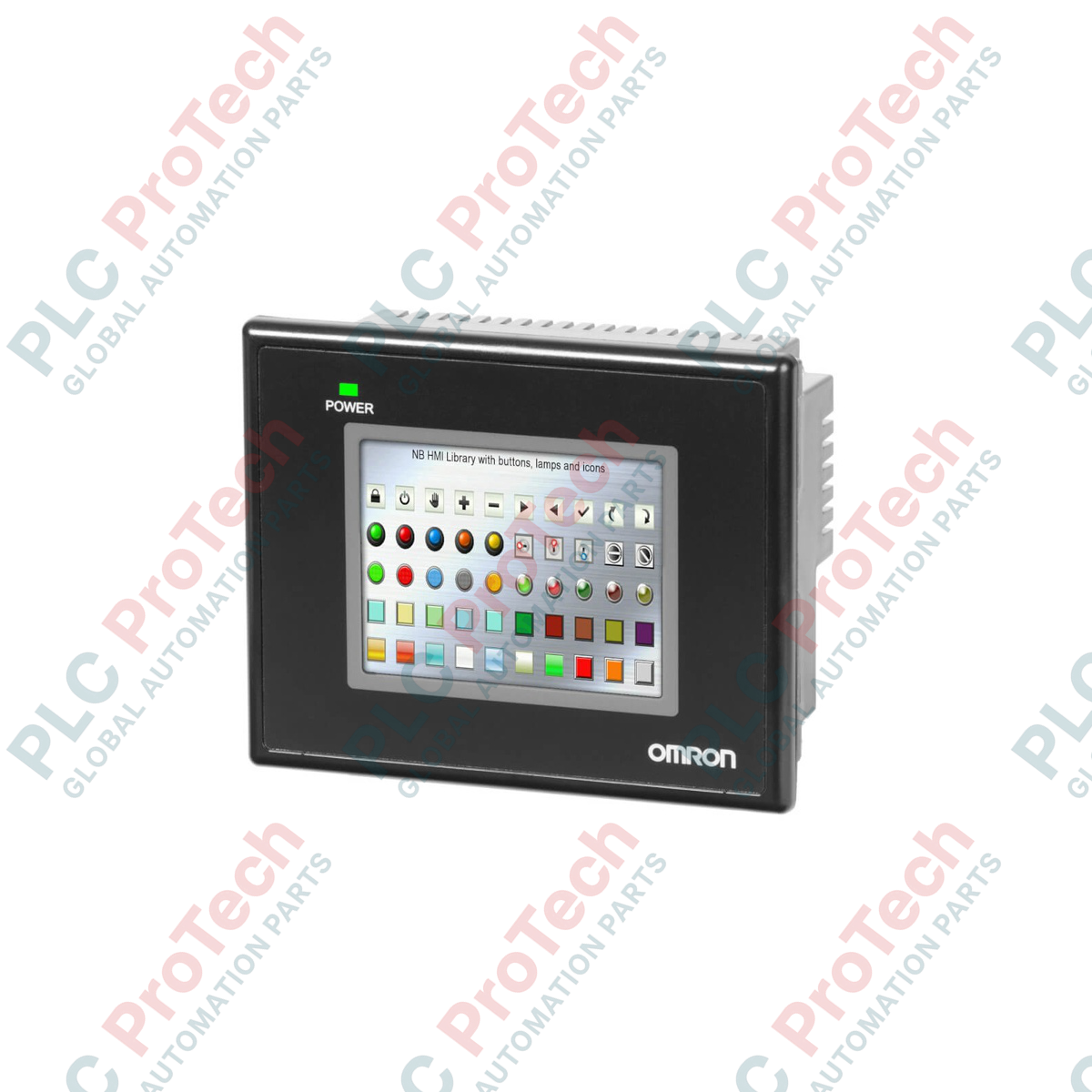

Terminal programable Omron NB3Q-TW01B de la serie NB

Descripción

Diseñada para ofrecer un control de interfaz que ahorra espacio y una interacción fiable con el operador, la Omron NB3Q-TW01B es una interfaz hombre-máquina (HMI) muy compacta de la familia Serie NB. Esta unidad integra una pantalla táctil TFT en color de alta calidad con interfaces de comunicación serie, USB y Ethernet integradas, y funciona como punto de control principal para sistemas de automatización localizados. Equipada con un panel táctil resistivo analógico robusto, está diseñada para soportar activaciones físicas repetidas en entornos industriales exigentes, manteniendo al mismo tiempo una precisión táctil fiable.

Características

• Pantalla TFT en color de alta resolución: Incorpora una pantalla de matriz activa de 3.5 pulgadas con 65.536 colores para una visualización clara y de alto contraste de procesos complejos.
• Interfaz táctil resistiva: Diseñada con una pantalla resistiva analógica de alta durabilidad para soportar activaciones continuas por parte del operador, incluso con guantes.
• Opciones de conectividad versátiles: Incorpora Ethernet para la supervisión en toda la red, además de puertos de comunicación serie y USB dedicados.
• Carcasa compacta: El diseño del bisel de perfil bajo permite un montaje limpio y enrasado en paneles de control y consolas de operador con espacio limitado.
• Larga vida útil de la retroiluminación: La tecnología de retroiluminación LED industrial garantiza una iluminación estable y duradera durante ciclos operativos continuos.

Aplicaciones

• Sistemas automatizados de embalaje y encartonado.
• Control compacto de unidades de bombeo y paneles de tratamiento de agua.
• Sistemas de control de climatización y distribución de servicios del edificio.
• Sistemas de seguimiento, clasificación y manipulación de materiales en transportadores.
• Maquinaria especializada para pruebas textiles y ambientales.

Especificaciones técnicas

Conexiones e interfaces

Información práctica de ingeniería

Modelos alternativos y compatibilidad

Aunque el NB3Q-TW00B y el NB3Q-TW01B comparten las mismas dimensiones mecánicas y el mismo recorte de montaje, no son equivalentes funcionales directos. La variante TW01B integra un controlador Ethernet específico, que se omite en el modelo TW00B. Al actualizar de un modelo exclusivamente serie al TW01B, compruebe y actualice las configuraciones del controlador de comunicación en el entorno de programación NB-Designer antes de descargar el proyecto en tiempo de ejecución.

Errores comunes de aplicación y notas de ingeniería

En armarios eléctricos con altas temperaturas o sin ventilación, se debe supervisar atentamente la temperatura ambiente interna local para garantizar que no supere el límite máximo de funcionamiento de 50 °C. El funcionamiento cerca del umbral térmico superior puede acelerar la degradación de la retroiluminación LCD y provocar ligeros cambios en la calibración táctil resistiva. Evite instalar este dispositivo junto a equipos que generen calor, como variadores de frecuencia de alta capacidad o reactancias de línea en serie.

Consejos de puesta en marcha y cableado

Para lograr una comunicación fiable y sin ruido al utilizar la opción serie RS-485 en el puerto COM1, use siempre cableado de par trenzado apantallado. Conecte el terminal de tierra funcional (FG) directamente a un único punto de tierra de baja impedancia. Si persisten los problemas de ruido en entornos con interferencias electromagnéticas intensas, compruebe que la HMI y el PLC host asociado compartan un potencial de referencia común e instale una resistencia terminal dedicada de 120 ohmios en cada extremo de la línea de red RS-485.
