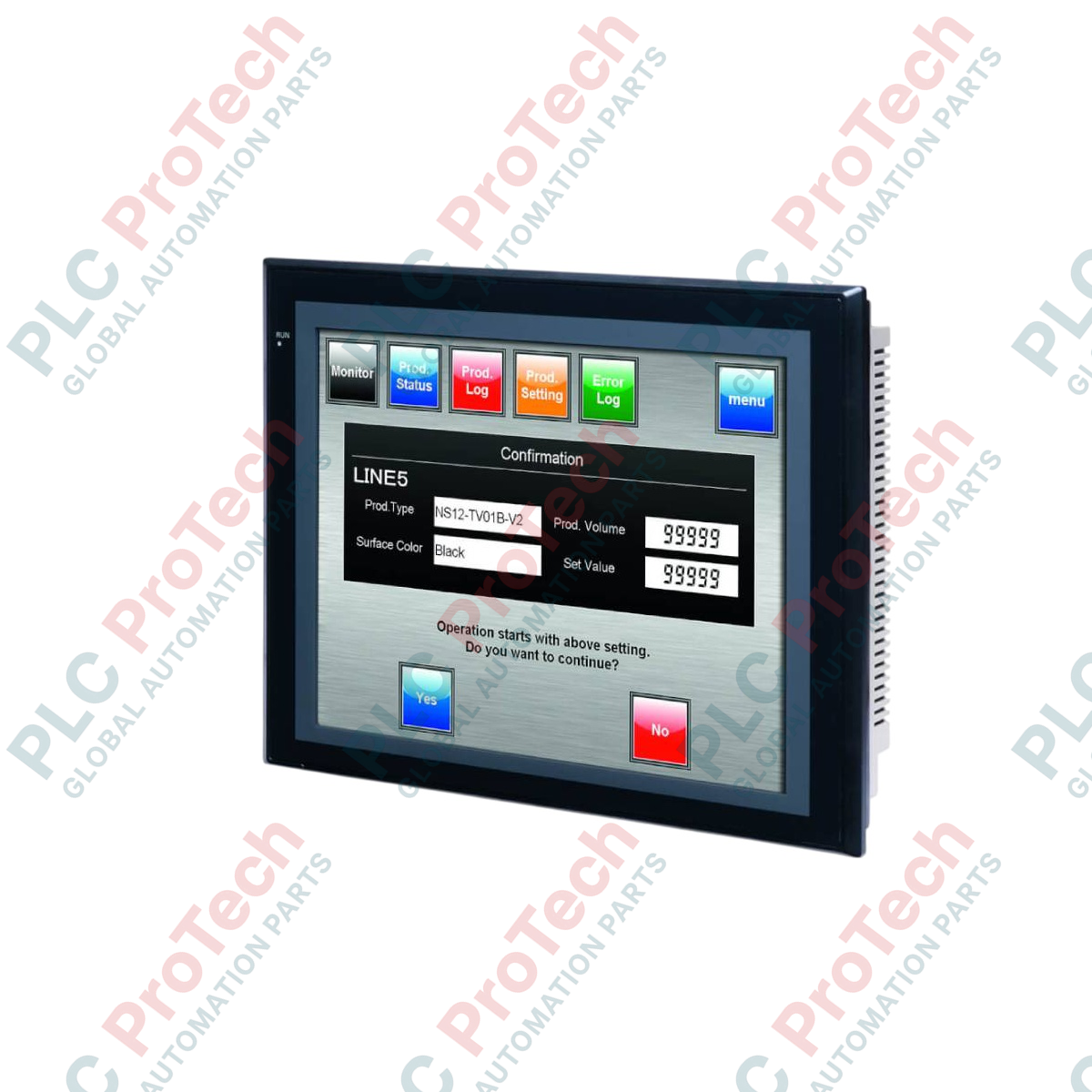

Terminal programable Omron NS12-TS00B-V2 de la serie NS

Descripción

Optimizado para la visualización dinámica de procesos y un control operativo robusto en diversos entornos de automatización industrial, el Omron NS12-TS00B-V2 funciona como una interfaz hombre-máquina (HMI) de alta fiabilidad. Esta unidad incorpora una pantalla de matriz activa TFT de 12,1 pulgadas con retroiluminación LED de bajo consumo, que ofrece una nítida resolución de 800 x 600 para pantallas de diagnóstico y gráficos de tendencias con gran nivel de detalle. Alojado en una carcasa negra resistente, este modelo utiliza una fuente de alimentación externa de 24 VCC y está diseñado para funcionar de forma continua sin ventiladores internos de refrigeración, maximizando su vida útil en armarios con paneles sometidos a vibraciones y polvo.

Características principales

• Pantalla de alto contraste de 12,1 pulgadas: Pantalla TFT que ofrece una visibilidad clara con amplios ángulos de visión y brillo ajustable.
• Pantalla táctil resistiva analógica: Permite una colocación flexible de objetos y configuraciones táctiles intuitivas para el operador, similares a las multitáctiles.
• Disipación de calor sin ventilador: Elimina los componentes móviles para minimizar la entrada de polvo y las averías mecánicas.
• Puertos serie duales: Canales RS-232C integrados para conexiones punto a punto directas con controladores lógicos programables (PLC) y dispositivos periféricos.

Aplicaciones industriales

• Embalaje y manipulación de materiales: Supervisión operativa local y visualización de diagnósticos para sistemas de transporte complejos.
• Líneas de ensamblaje automatizadas: Paneles de control integrados para supervisar robótica multieje y colectores neumáticos.
• Tratamiento de agua y servicios públicos: Supervisión de plantas en exteriores que requieren una protección fiable de la placa frontal resistente a productos químicos.

Especificaciones técnicas

Conexiones e interfaces

Observaciones empíricas de ingeniería

Modelos alternativos y compatibilidad

La designación V2 del NS12-TS00B indica una arquitectura de sistema mejorada compatible con comandos de macro avanzados y una asignación ampliada de memoria interna. Las pantallas desarrolladas para hardware original no V2 pueden convertirse sin problemas dentro de CX-Designer y descargarse en el hardware V2. Tenga en cuenta que este modelo específico no dispone de Ethernet integrada nativa. Si su proyecto requiere una conexión Ethernet sin instalar un módulo de expansión, considere migrar al NS12-TS01B-V2.

Errores comunes de aplicación y notas de ingeniería

Asegúrese de verificar exactamente las medidas del recorte del panel antes de la instalación. Puede producirse un desgaste normal del panel si los soportes de montaje se aprietan en exceso, ya que esto ejerce una tensión desigual sobre la membrana táctil analógica y provoca toques falsos o deriva. Evite utilizar esta HMI a temperaturas ambiente superiores a 40 degC en áreas con mucha humedad, ya que el umbral permitido de humedad relativa se reduce a un máximo del 60% para proteger los optoacopladores internos.

Consejos para la puesta en servicio y el cableado

Para evitar la corrupción de datos en líneas serie RS-232C de tendido largo, instale siempre un cable de tierra dedicado directamente desde el terminal de tierra funcional (FG) del bloque de terminales hasta una tierra de Clase-D. Utilice cables de par trenzado apantallados para el puerto A y el puerto B, y asegúrese de que el apantallamiento esté conectado a tierra únicamente en el extremo del PLC para evitar posibles bucles de tierra.
